Description

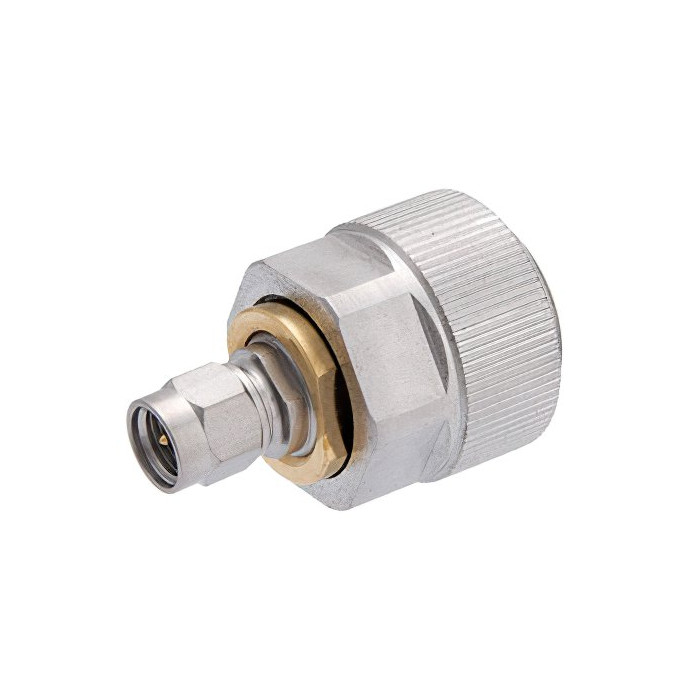

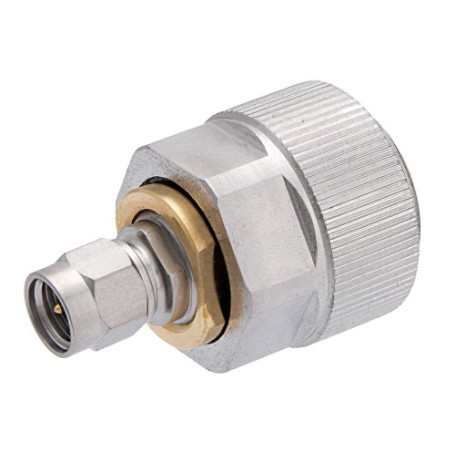

Le PE9215 est un adaptateur RF de précision conçu pour assurer la connexion entre une interface SMA mâle et une interface 7 mm sans genre.
Il présente une impédance de 50 ohms et fonctionne sur une plage de fréquence allant du courant continu à 18 GHz. Sa conception droite et son corps en acier inoxydable passivé en font une solution adaptée aux environnements de test et mesure RF.
Avantages
- Connexion entre interfaces RF différentes : SMA mâle vers 7 mm sans genre.
- Fonctionnement jusqu’à 18 GHz pour les applications RF et hyperfréquences.
- Rapport d’ondes stationnaires maximal de 1,15:1 jusqu’à 18 GHz.
- Conception de précision adaptée aux essais et mesures RF.
- Corps en acier inoxydable passivé pour une bonne tenue mécanique.
- Contacts en cuivre béryllium plaqués or pour assurer une connexion fiable.
- Interface SMA conforme MIL-C-39012 et interface 7 mm conforme IEEE-STD-287.
Caractéristiques principales
- Référence : PE9215
- Type de produit : adaptateur RF de précision
- Connecteur 1 : SMA mâle
- Connecteur 2 : 7 mm sans genre
- Impédance : 50 ohms
- Plage de fréquence : courant continu à 18 GHz
- Rapport d’ondes stationnaires maximal : 1,15:1
- Géométrie : droite
- Polarité : standard sur les deux interfaces
- Spécification interface SMA : MIL-C-39012
- Spécification interface 7 mm : IEEE-STD-287
- Contact : cuivre béryllium plaqué or
- Corps : acier inoxydable passivé
- Écrou de couplage : acier inoxydable passivé
- Température de fonctionnement : -65 °C à +125 °C
- Longueur : 31,5 mm
- Largeur : 22,35 mm
- Masse : 44,45 g
Applications typiques
- Essais RF généraux
- Mesures RF de précision
- Connexion entre différentes séries de connecteurs RF
- Bancs de test RF et hyperfréquences
- Protection d’interfaces d’instruments soumis à des cycles de connexion répétés
Pourquoi choisir l’adaptateur RF de précision SMA mâle vers 7 mm - DC à 18 GHz : PE9215
Le PE9215 permet de relier une interface SMA mâle à une interface 7 mm sans genre, tout en conservant une impédance de 50 ohms et une plage de fonctionnement du courant continu à 18 GHz.
Grâce à son rapport d’ondes stationnaires maximal de 1,15:1, sa conception de précision et sa construction en acier inoxydable passivé, il convient aux applications de test et mesure RF nécessitant fiabilité, robustesse et répétabilité.
