Description

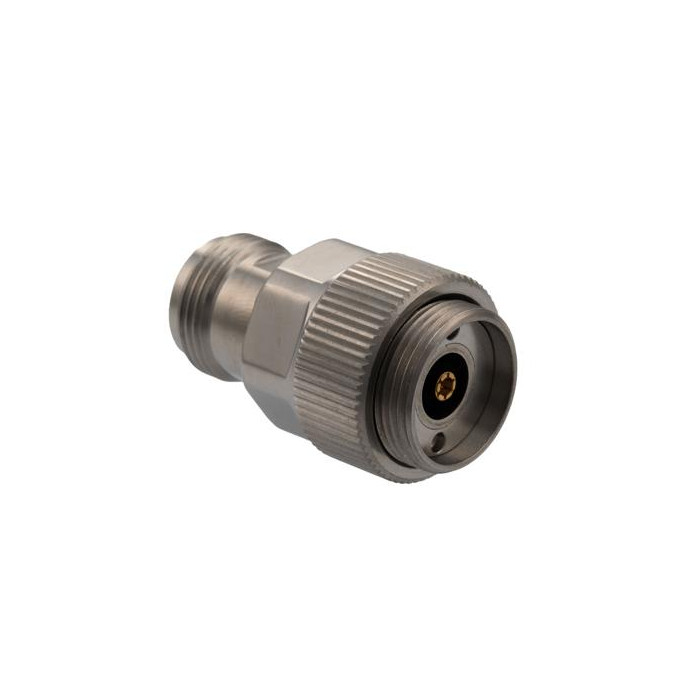

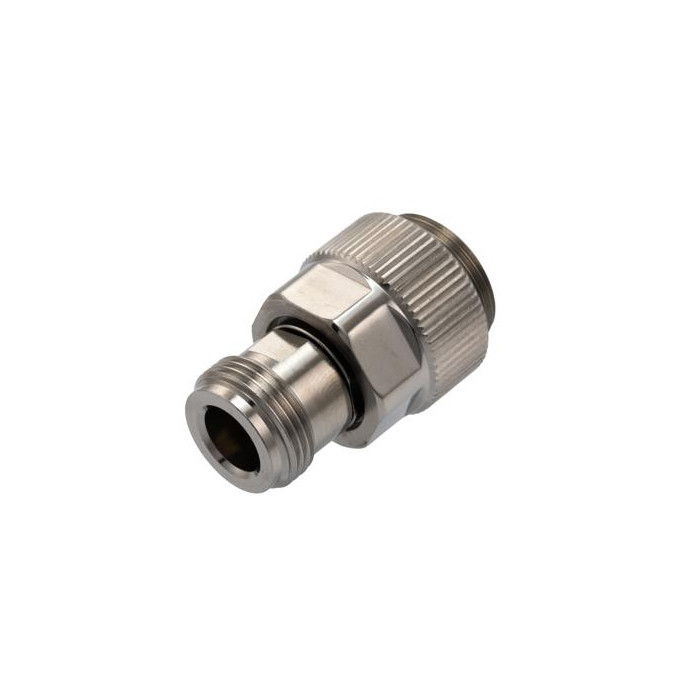

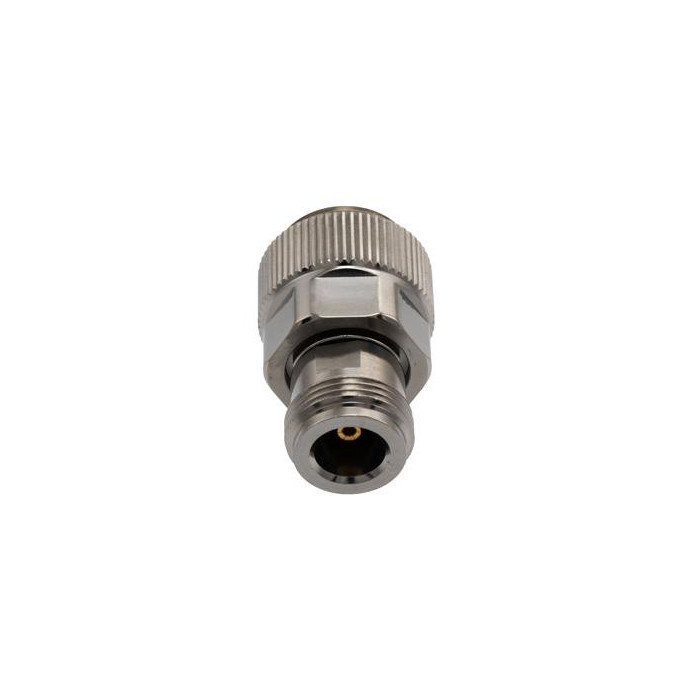

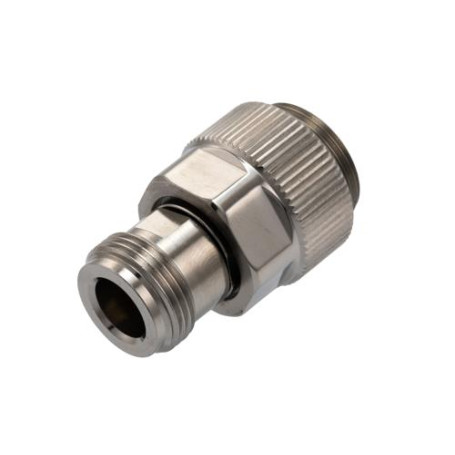

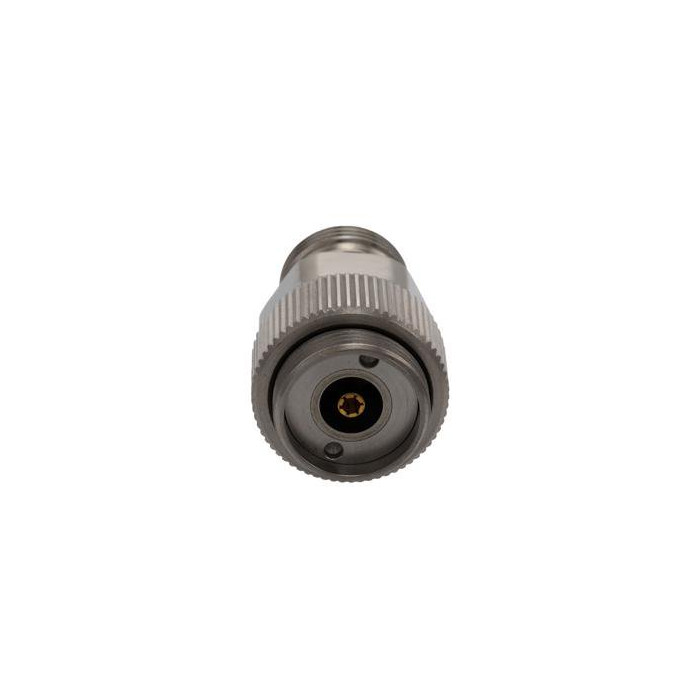

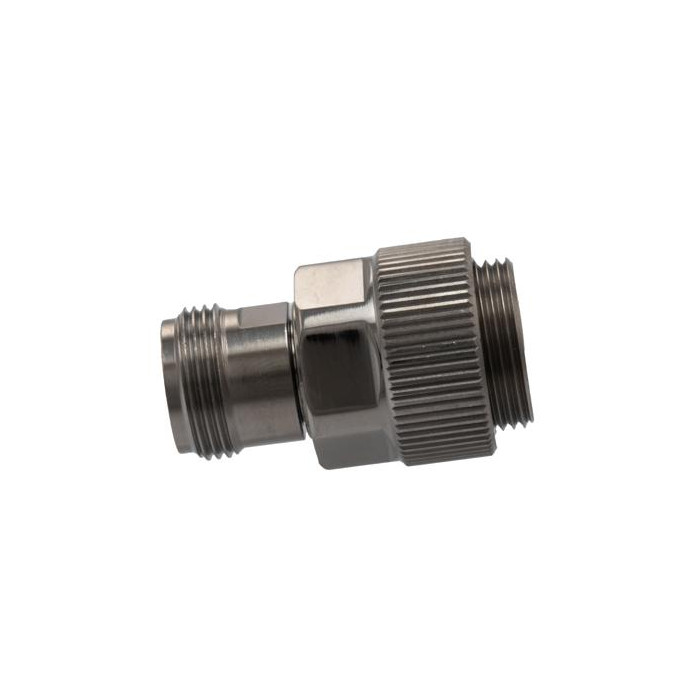

Le PE910041 est un adaptateur RF de précision permettant la connexion entre une interface type N femelle et une interface 7 mm sans genre.
Conçu avec une impédance de 50 ohms, il couvre une plage de fréquence allant du courant continu à 18 GHz. Sa conception droite et son corps en acier inoxydable passivé en font une solution adaptée aux environnements de test RF exigeants.
Avantages
- Connexion entre deux interfaces RF différentes : type N femelle vers 7 mm sans genre.
- Plage de fréquence étendue : fonctionnement du courant continu à 18 GHz.
- Faible rapport d’ondes stationnaires : valeur maximale de 1,15:1.
- Conception de précision adaptée aux applications de mesure RF.
- Construction robuste avec corps en acier inoxydable passivé.
- Contacts en cuivre béryllium plaqués or sur nickel pour assurer une connexion fiable.
Caractéristiques principales
- Référence : PE910041
- Type de produit : adaptateur RF de précision
- Interface 1 : type N femelle
- Interface 2 : 7 mm sans genre
- Impédance : 50 ohms
- Plage de fréquence : courant continu à 18 GHz
- Rapport d’ondes stationnaires maximal : 1,15:1
- Géométrie : droite
- Corps : acier inoxydable passivé
- Contact : cuivre béryllium plaqué or sur nickel
- Longueur : 33,27 mm
- Largeur : 22,10 mm
- Hauteur : 22,10 mm
- Masse : 63,50 g
- Conformité interface N : MIL-C-39012
- Conformité interface 7 mm : IEEE STD 287
Applications typiques
- Essais RF généraux
- Mesures RF de précision
- Connexion entre séries de connecteurs RF différentes
- Bancs de test RF et hyperfréquences
- Protection d’interfaces d’instruments soumis à des cycles de connexion répétés
Pourquoi choisir l’adaptateur RF de précision N femelle vers 7 mm - DC à 18 GHz : PE910041
Le PE910041 combine une large bande de fréquence jusqu’à 18 GHz, une impédance de 50 ohms et un rapport d’ondes stationnaires maximal de 1,15:1. Il constitue une solution adaptée aux besoins de connexion RF de précision entre une interface type N femelle et une interface 7 mm sans genre.
Sa construction en acier inoxydable passivé et ses contacts en cuivre béryllium plaqués or sur nickel en font un adaptateur robuste pour les environnements de test et mesure RF.
