Description

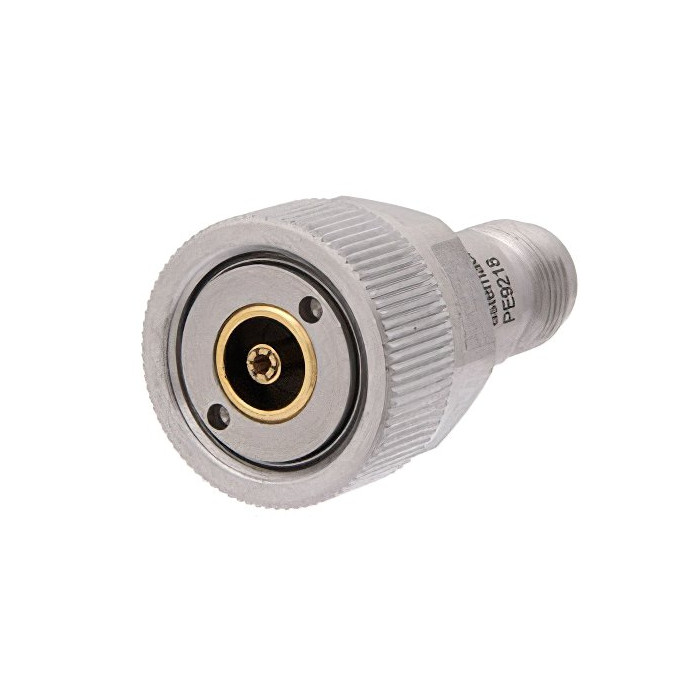

Le PE9218 est un adaptateur RF de précision conçu pour assurer la connexion entre une interface TNC femelle et une interface 7 mm sans genre.
Il présente une impédance de 50 ohms et fonctionne sur une plage de fréquence allant du courant continu à 18 GHz. Sa conception droite et son architecture de précision répondent aux besoins des applications de test et mesure RF nécessitant une connexion fiable entre deux séries de connecteurs.
Avantages
- Connexion entre interfaces RF différentes : TNC femelle vers 7 mm sans genre.
- Fonctionnement jusqu’à 18 GHz pour les applications RF et hyperfréquences.
- Rapport d’ondes stationnaires maximal de 1,15:1 jusqu’à 18 GHz.
- Conception de précision adaptée aux essais et mesures RF.
- Contacts en cuivre béryllium plaqués or pour une connexion fiable.
- Interface TNC conforme MIL-STD-348 et interface 7 mm conforme IEEE STD 287.
- Température de fonctionnement étendue de -65 °C à +125 °C.
Caractéristiques principales
- Référence : PE9218
- Type de produit : adaptateur RF de précision
- Connecteur 1 : TNC femelle
- Connecteur 2 : 7 mm sans genre
- Impédance : 50 ohms
- Plage de fréquence : courant continu à 18 GHz
- Rapport d’ondes stationnaires maximal : 1,15:1
- Géométrie : droite
- Polarité : standard sur les deux interfaces
- Spécification interface TNC : MIL-STD-348
- Spécification interface 7 mm : IEEE STD 287
- Contact : cuivre béryllium plaqué or
- Isolant : PTFE
- Conducteur extérieur : acier inoxydable passivé
- Corps : acier inoxydable passivé
- Écrou de couplage : acier inoxydable passivé
- Température de fonctionnement : -65 °C à +125 °C
- Longueur : 38,53 mm
- Largeur : 22,1 mm
- Masse : 50,35 g
Applications typiques
- Essais RF généraux
- Mesures RF de précision
- Connexion entre différentes séries de connecteurs RF
- Bancs de test RF et hyperfréquences
- Protection d’interfaces d’instruments soumis à des cycles de connexion répétés
Pourquoi choisir l’adaptateur RF de précision TNC femelle vers 7 mm - DC à 18 GHz : PE9218
Le PE9218 permet de relier une interface TNC femelle à une interface 7 mm sans genre, tout en conservant une impédance de 50 ohms et une plage de fonctionnement du courant continu à 18 GHz.
Avec son rapport d’ondes stationnaires maximal de 1,15:1, ses contacts en cuivre béryllium plaqués or et sa construction en acier inoxydable passivé, cet adaptateur est adapté aux environnements de test et mesure RF nécessitant précision, robustesse et répétabilité.
