Description

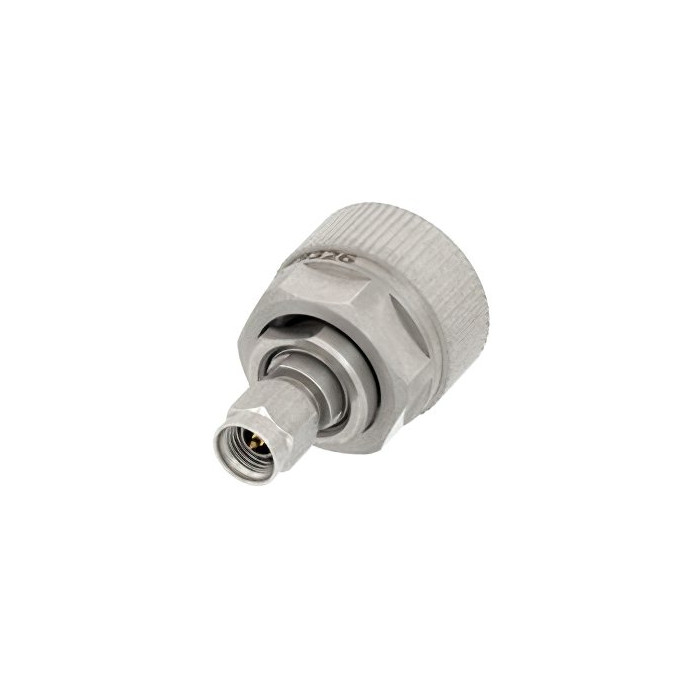

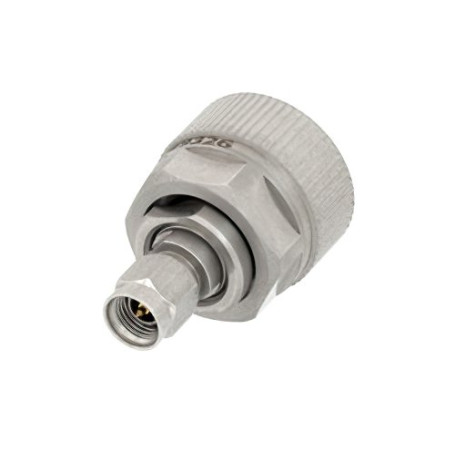

Le PE9326 est un adaptateur RF de précision conçu pour assurer la connexion entre une interface 3,5 mm mâle et une interface 7 mm sans genre.
Avec une impédance de 50 ohms et une plage de fréquence allant du courant continu à 18 GHz, cet adaptateur convient aux applications de test et mesure RF nécessitant une liaison fiable entre deux séries de connecteurs différentes.
Le connecteur 3,5 mm est mécaniquement compatible avec les connecteurs SMA et 2,92 mm disponibles dans le commerce.
Avantages
- Connexion entre deux interfaces RF différentes : 3,5 mm mâle vers 7 mm sans genre.
- Fonctionnement jusqu’à 18 GHz pour les applications RF et hyperfréquences.
- Rapport d’ondes stationnaires maximal de 1,15:1 jusqu’à 18 GHz.
- Perte d’insertion limitée : 0,22 dB.
- Conception de précision avec géométrie droite.
- Construction robuste en acier inoxydable passivé.
- Contacts en cuivre béryllium plaqués or sur nickel.
- 500 cycles de raccordement indiqués pour chaque interface.
Caractéristiques principales
- Référence : PE9326
- Type de produit : adaptateur RF de précision
- Interface 1 : 3,5 mm mâle
- Interface 2 : 7 mm sans genre
- Impédance : 50 ohms
- Plage de fréquence : courant continu à 18 GHz
- Rapport d’ondes stationnaires maximal : 1,15:1
- Perte d’insertion : 0,22 dB
- Forme du corps : droite
- Longueur : 35,28 mm
- Largeur : 22,1 mm
- Masse : 46,72 g
- Cycles de raccordement : 500 pour chaque interface
- Matériau des contacts : cuivre béryllium
- Placage des contacts : or sur nickel, selon MIL-G-45204
- Isolant : Oxide-Noryl
- Corps : acier inoxydable passivé, selon ASTM A380
- Écrou de couplage : acier inoxydable passivé, selon ASTM A380
- Température de fonctionnement : -55 °C à +100 °C
- Vibration : MIL-STD-202, méthode 204, condition D, 20 G
- Brouillard salin : MIL-STD-202, méthode 101, condition B, solution saline à 5 %
Applications typiques
- Essais RF généraux
- Mesures RF de précision
- Connexion entre séries de connecteurs RF différentes
- Bancs de test RF et hyperfréquences
- Protection d’interfaces d’instruments soumis à des raccordements fréquents
Pourquoi choisir l’adaptateur RF de précision 3,5 mm mâle vers 7 mm - DC à 18 GHz : PE9326
Le PE9326 offre une solution fiable pour raccorder une interface 3,5 mm mâle à une interface 7 mm sans genre, tout en conservant des performances RF adaptées aux applications de test jusqu’à 18 GHz.
Son rapport d’ondes stationnaires maximal de 1,15:1, sa perte d’insertion de 0,22 dB et sa construction en acier inoxydable passivé en font un adaptateur adapté aux environnements de mesure RF exigeants.
