Description

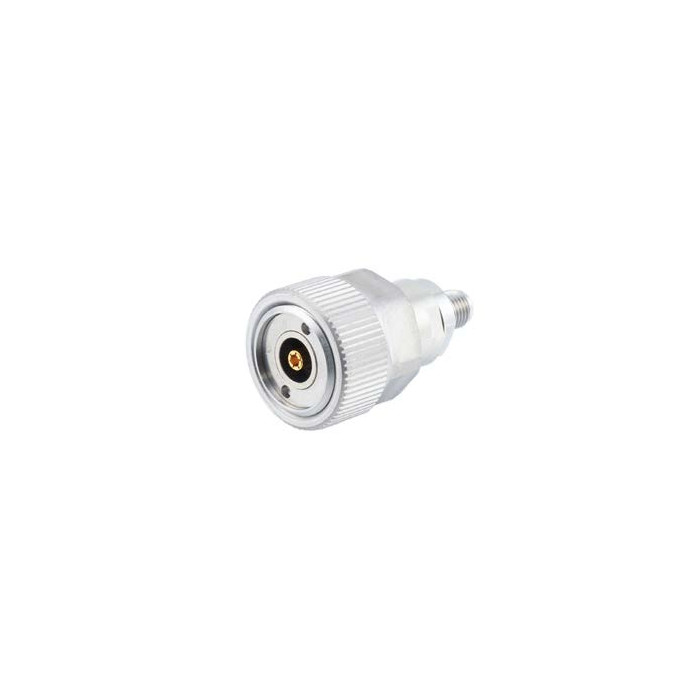

Le PE91546 est un adaptateur RF de précision conçu pour assurer la connexion entre une interface 3,5 mm femelle et une interface 7 mm sans genre.
Il présente une impédance de 50 ohms et fonctionne sur une plage de fréquence allant du courant continu à 18 GHz. Sa conception droite et son architecture de précision répondent aux besoins des applications de test et mesure RF nécessitant une adaptation fiable entre différentes séries de connecteurs.
Avantages
- Connexion entre interfaces RF différentes : 3,5 mm femelle vers 7 mm sans genre.
- Fonctionnement jusqu’à 18 GHz pour les applications RF et hyperfréquences.
- Rapport d’ondes stationnaires maximal de 1,15:1 jusqu’à 18 GHz.
- Conception de précision adaptée aux mesures RF exigeantes.
- Corps en acier inoxydable passivé pour une bonne robustesse mécanique.
- Contacts en cuivre béryllium plaqués or sur nickel, avec placage de contact minimum de 4 µin.
- Interface 3,5 mm compatible mécaniquement avec les connecteurs SMA et 2,92 mm disponibles commercialement.
Caractéristiques principales
- Référence : PE91546
- Type de produit : adaptateur RF de précision
- Connecteur 1 : 3,5 mm femelle
- Connecteur 2 : 7 mm sans genre
- Impédance : 50 ohms
- Plage de fréquence : courant continu à 18 GHz
- Rapport d’ondes stationnaires maximal : 1,15:1
- Géométrie : droite
- Polarité : standard sur les deux interfaces
- Contact : cuivre béryllium plaqué or sur nickel
- Placage de contact : 4 µin minimum
- Isolant : Oxide-Noryl
- Conducteur extérieur : acier inoxydable passivé
- Corps : acier inoxydable passivé
- Écrou de couplage : acier inoxydable passivé
- Longueur : 38,79 mm
- Largeur : 22,1 mm
Applications typiques
- Essais RF généraux
- Mesures RF de précision
- Connexion entre différentes séries de connecteurs RF
- Bancs de test RF et hyperfréquences
- Protection d’interfaces d’instruments soumis à des cycles de connexion répétés
Pourquoi choisir l’adaptateur RF de précision 3,5 mm femelle vers 7 mm - DC à 18 GHz : PE91546
Le PE91546 permet de relier une interface 3,5 mm femelle à une interface 7 mm sans genre tout en conservant une impédance de 50 ohms et une plage de fonctionnement du courant continu à 18 GHz.
Avec son rapport d’ondes stationnaires maximal de 1,15:1, sa conception de précision et sa construction en acier inoxydable passivé, cet adaptateur est adapté aux environnements de test et mesure RF nécessitant précision, fiabilité et robustesse.
