Description

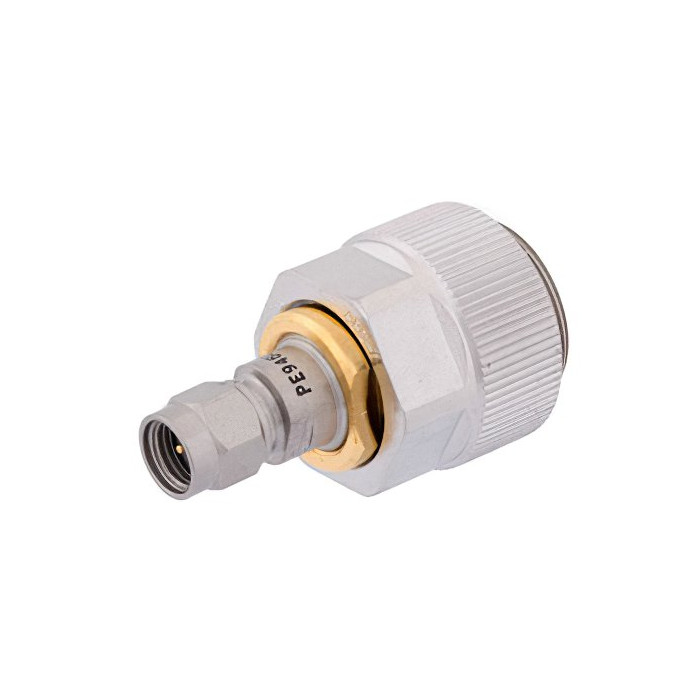

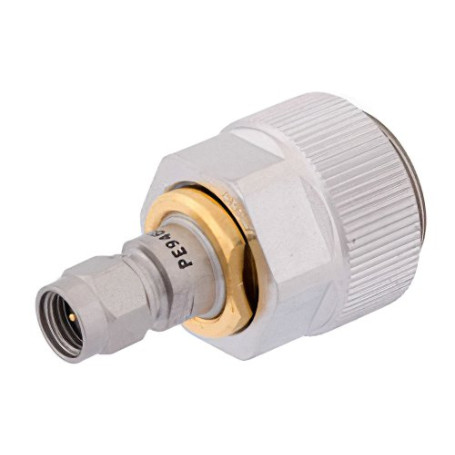

Le PE9460 est un adaptateur RF conçu pour assurer la connexion entre une interface 2,92 mm mâle et une interface 7 mm sans genre.
Il présente une impédance de 50 ohms et fonctionne sur une plage de fréquence allant du courant continu à 18 GHz. Sa géométrie droite et sa construction en acier inoxydable passivé en font une solution adaptée aux applications de test RF nécessitant une connexion fiable entre deux familles de connecteurs.
Le connecteur 2,92 mm est mécaniquement compatible avec les connecteurs SMA et 3,5 mm disponibles dans le commerce.
Avantages
- Connexion entre interfaces RF différentes : 2,92 mm mâle vers 7 mm sans genre.
- Fonctionnement jusqu’à 18 GHz pour les applications RF et hyperfréquences.
- Rapport d’ondes stationnaires maximal de 1,1:1 jusqu’à 18 GHz.
- Impédance de 50 ohms pour l’intégration dans les chaînes de mesure RF.
- Corps droit facilitant l’intégration sur banc de test.
- Construction robuste en acier inoxydable passivé.
- Contacts en cuivre béryllium plaqués or.
- Plage de température étendue : de -65 °C à +125 °C.
Caractéristiques principales
- Référence : PE9460
- Type de produit : adaptateur RF
- Interface 1 : 2,92 mm mâle
- Interface 2 : 7 mm sans genre
- Impédance : 50 ohms
- Plage de fréquence : courant continu à 18 GHz
- Rapport d’ondes stationnaires maximal : 1,1:1
- Géométrie du corps : droite
- Longueur : 35,56 mm
- Largeur : 22,1 mm
- Masse : 46,27 g
- Polarité : standard sur les deux interfaces
- Matériau des contacts : cuivre béryllium
- Placage des contacts : or
- Corps : acier inoxydable passivé
- Écrou de couplage : acier inoxydable passivé
- Température de fonctionnement : -65 °C à +125 °C
Applications typiques
- Essais RF généraux
- Connexion entre séries de connecteurs RF différentes
- Bancs de test RF et hyperfréquences
- Adaptation d’interfaces de mesure
- Protection d’interfaces d’instruments soumis à des raccordements répétés
Pourquoi choisir l’adaptateur RF 2,92 mm mâle vers 7 mm - DC à 18 GHz : PE9460
Le PE9460 permet de raccorder une interface 2,92 mm mâle à une interface 7 mm sans genre, tout en conservant une performance RF adaptée aux mesures jusqu’à 18 GHz.
Son rapport d’ondes stationnaires maximal de 1,1:1, sa construction en acier inoxydable passivé et ses contacts en cuivre béryllium plaqués or en font une solution fiable pour les environnements de test RF.
