Modules RF et hyperfréquences PMI pour chaînes large bande, radar et test RF
Modules RF PMI pour chaînes large bande : amplification, protection, filtrage, commutation, contrôle de phase, distribution RF et fonctions radar avancées.
En un coup d’œil

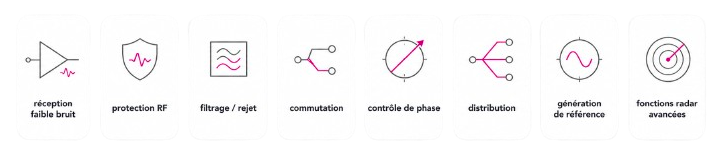

Chaîne RF large bande
Un ensemble cohérent de fonctions RF pour construire ou compléter une architecture de réception, de test ou de traitement hyperfréquence.
Réception faible bruit
Les amplificateurs faible bruit et modules large bande améliorent la sensibilité des chaînes de mesure, de surveillance ou de réception radar.
Protection RF
Les limiteurs protègent les entrées sensibles contre les puissances excessives, les impulsions ou les signaux RF de forte amplitude.
Filtrage et rejet
Les filtres passe-bande et réjecteurs isolent les bandes utiles, réduisent les interférences et améliorent la sélectivité système.
Commutation et contrôle
Les commutateurs, bancs de filtres commutés et déphaseurs permettent de router, sélectionner et ajuster les voies RF.
Fonctions système avancées
Distribution RF, oscillateurs verrouillés en phase et fonctions monopulse complètent les architectures radar, test et hyperfréquences.
Dans une chaîne RF ou hyperfréquence, la performance dépend de la cohérence globale de l’architecture : sensibilité de réception, protection, filtrage, commutation, contrôle de phase, distribution et stabilité fréquentielle.
Les modules RF et hyperfréquences PMI s’inscrivent dans cette logique système. Ils ne constituent pas une simple liste de composants, mais un ensemble de fonctions complémentaires pour construire ou compléter une chaîne RF large bande :
réception faible bruit → protection par limiteur → filtrage / rejet → commutation de voies ou de bandes → contrôle de phase → distribution RF → génération de référence / oscillateur → fonctions radar avancées.
Cette approche modulaire répond aux besoins des bancs de test RF, systèmes radar, chaînes de réception large bande, applications de guerre électronique et architectures multi-voies.
Dans une chaîne RF large bande, chaque fonction influence la suivante : l’amplification améliore la sensibilité, la limitation protège les étages sensibles, le filtrage maîtrise le spectre et la commutation rend l’architecture plus agile.
Les modules PMI couvrent ces besoins avec des briques fonctionnelles complémentaires : amplification, limitation, filtrage, commutation, déphasage, distribution, génération de fréquence et traitement radar spécialisé.
Les amplificateurs RF et amplificateurs faible bruit renforcent les signaux faibles tout en limitant la dégradation du rapport signal sur bruit. Ils sont essentiels en entrée de chaîne pour les récepteurs large bande, les bancs de test RF, la surveillance spectrale et les architectures radar.
Avantages techniques recherchés
gain élevé, faible facteur de bruit, large bande passante, bonne adaptation d’impédance, stabilité et intégration facilitée.
Les limiteurs RF protègent les entrées sensibles contre les signaux de forte puissance, les impulsions ou les niveaux imprévus. Ils laissent passer les signaux faibles avec des pertes maîtrisées, puis limitent le niveau transmis lorsque la puissance d’entrée devient excessive.
Critères de sélection importants
puissance admissible, niveau de fuite, perte d’insertion, temps de récupération, bande de fréquence et tenue en température.
Les filtres passe-bande sélectionnent la bande utile, tandis que les filtres réjecteurs suppriment une bande perturbatrice. Ils améliorent la sélectivité, réduisent les interférences et contribuent à préserver la dynamique des étages RF en aval.
Fonctions couvertes
sélection de bande, rejet d’interférences, réduction des signaux hors bande, protection spectrale et séparation de sous-bandes.
Les commutateurs RF et bancs de filtres commutés sélectionnent dynamiquement une voie, une antenne, une bande ou une configuration de mesure. Ils apportent agilité, isolation et rapidité dans les architectures multi-voies ou les bancs automatisés.
Les bancs de filtres commutés découpent une large bande en sous-bandes plus maîtrisées, facilitant le traitement du signal et l’exploitation de chaînes de réception large bande.
Applications typiques
matrices RF, sélection d’antennes, commutation émission/réception, routage hyperfréquence et validation automatique.
Les déphaseurs numériques ajustent la phase d’un signal RF avec précision. Ils sont utilisés dans les réseaux d’antennes, la formation de faisceau, la calibration multi-voies et les simulateurs de propagation.
Bénéfices système
réglage fin de phase, cohérence multi-canaux, pilotage de réseaux phasés, calibration de voies et répétabilité des mesures.
Les diviseurs de puissance répartissent un signal RF vers plusieurs sorties. Ils sont utilisés pour alimenter plusieurs voies de mesure, distribuer une référence ou structurer une architecture multi-canaux.
Paramètres clés
perte d’insertion, isolation entre ports, équilibre amplitude, équilibre phase, bande utile et répétabilité.
Les oscillateurs micro-ondes verrouillés en phase fournissent une source RF stable pour les architectures de conversion, les systèmes radar, les bancs de test et les équipements de communication hyperfréquence.
Caractéristiques à surveiller
stabilité fréquentielle, niveau de sortie, bruit de phase, harmoniques, signaux parasites et référence externe.
Les comparateurs monopulse s’intègrent dans les architectures radar nécessitant l’exploitation de voies somme et différence. Ils permettent de traiter des informations angulaires tout en conservant une cohérence amplitude/phase entre les ports.
Applications associées
radar monopulse, poursuite de cible, traitement antennaire, mesure angulaire et architectures radar spécialisées.
| Fonction RF | Rôle dans la chaîne | Caractéristiques à considérer | Applications associées |
|---|---|---|---|
| Amplification faible bruit | Renforcer les signaux faibles en entrée de chaîne. | Gain, facteur de bruit, bande passante, adaptation, linéarité. | Réception large bande, radar, test RF, surveillance spectrale. |
| Limitation RF | Protéger les étages sensibles contre les puissances excessives. | Puissance admissible, niveau de fuite, perte d’insertion, récupération. | Protection LNA, récepteurs radar, instrumentation RF. |
| Filtrage et rejet | Sélectionner la bande utile ou supprimer une bande perturbatrice. | Bande passante, rejet, pertes, tenue en puissance, sélectivité. | Cohabitation RF, réduction d’interférences, chaînes multi-bandes. |
| Commutation RF | Router un signal entre plusieurs voies ou configurations. | Isolation, perte d’insertion, vitesse, puissance admissible, type absorptif ou réflectif. | Matrices RF, bancs automatiques, sélection d’antennes, routage hyperfréquence. |
| Déphasage numérique | Contrôler la phase d’une voie RF. | Résolution, plage de phase, erreur de phase, erreur d’amplitude, commande logique. | Réseaux phasés, formation de faisceau, calibration multi-voies. |
| Distribution RF | Répartir un signal vers plusieurs sorties. | Isolation, équilibre amplitude, équilibre phase, perte, bande utile. | Test multiports, distribution de référence, architectures multi-canaux. |
| Oscillation verrouillée en phase | Fournir une source RF stable et cohérente. | Fréquence, niveau de sortie, bruit de phase, signaux parasites, référence externe. | Conversion de fréquence, radar, instrumentation, synthèse hyperfréquence. |
| Fonction monopulse | Comparer plusieurs voies RF pour exploiter des informations angulaires. | Balance amplitude, balance phase, isolation, pertes, tenue en puissance. | Radar monopulse, poursuite, traitement antennaire spécialisé. |
Ces catégories de modules s’adressent principalement aux équipes qui conçoivent, valident ou intègrent des systèmes RF complexes. Les besoins peuvent varier selon que l’objectif est la mesure, la réception, la commutation, la simulation, la génération de fréquence ou le traitement radar.
| Profil utilisateur | Besoins typiques | Fonctions RF concernées |
|---|---|---|
| Laboratoires RF et hyperfréquences | Caractérisation, validation, génération de scénarios, adaptation de bancs. | Amplificateurs, commutateurs, diviseurs, filtres, oscillateurs. |
| Intégrateurs radar | Réception sensible, protection d’entrée, contrôle de phase, traitement angulaire. | LNA, limiteurs, déphaseurs, comparateurs monopulse, sources RF. |
| Systèmes de guerre électronique et surveillance RF | Large bande, rapidité de commutation, filtrage dynamique, robustesse. | Bancs de filtres commutés, commutateurs, limiteurs, amplificateurs large bande. |
| Fabricants d’équipements de test | Automatisation, répétabilité, routage multi-voies, couverture fréquentielle étendue. | Commutateurs, diviseurs, filtres, amplificateurs, oscillateurs. |
| Architectures antennaires multi-voies | Cohérence amplitude/phase, distribution, déphasage, calibration. | Déphaseurs, diviseurs, comparateurs, commutateurs. |
L’utilisation de modules RF déjà caractérisés réduit le temps de conception et limite les risques d’intégration. L’ingénieur peut s’appuyer sur des blocs fonctionnels documentés, connecteurisés et adaptés aux contraintes de bande passante, de puissance, de dynamique ou de commutation.
Ce que permet cette approche
accélérer le développement, sécuriser la validation, adapter une architecture existante et constituer des chaînes RF personnalisées.
Les modules RF et hyperfréquences PMI couvrent les fonctions essentielles d’une chaîne large bande : amplification, protection, filtrage, commutation, déphasage, distribution et génération de référence.
En résumé : ces briques complémentaires facilitent la conception de bancs de test RF, sous-systèmes de réception, matrices de commutation, architectures radar et systèmes hyperfréquences multi-voies.
ES France vous accompagne dans le choix de modules adaptés à votre chaîne RF : niveaux de puissance, dynamique, pertes, bruit, isolation, temps de commutation, commande, connectique et contraintes d’intégration.
