Description
La famille MFHP regroupe des filtres passe-haut RF passifs destinés aux architectures micro-ondes nécessitant une élimination efficace des basses fréquences et une réjection élevée en bande arrêt. Ces filtres sont conçus pour une intégration CMS dans des systèmes RF compacts, avec des performances adaptées aux applications large bande et haute fréquence.
La gamme MFHP est disponible en deux formats de boîtiers complémentaires, permettant d’adresser aussi bien des conceptions RF standard que des architectures ultra-compactes jusqu’aux bandes millimétriques.
Avantages :
- Filtrage passe-haut efficace pour suppression des basses fréquences indésirables
- Large couverture fréquentielle selon les modèles
- Forte réjection hors bande caractérisée jusqu’à −30 dBc
- Deux formats de boîtiers pour répondre aux contraintes d’encombrement
- Composants passifs facilitant l’intégration dans des chaînes RF existantes
Caractéristiques principales :
- Fonction : Filtre passe-haut RF passif
- Technologie : MMIC GaAs
- Plage fréquentielle : définie par la fréquence de coupure basse selon le modèle
- Caractérisation : bandes à 1 dB, 3 dB et −30 dBc
- Impédance : 50 Ω
- Boîtiers disponibles : PSM et CSP1
Déclinaisons de boîtiers :

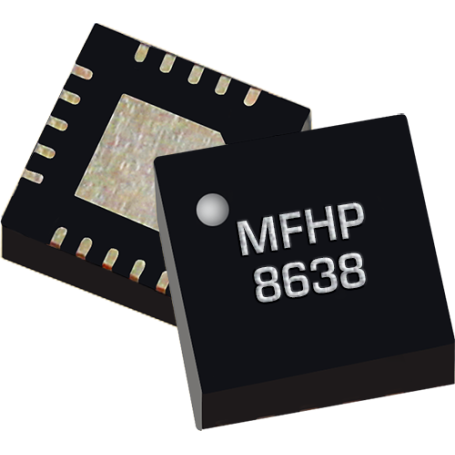

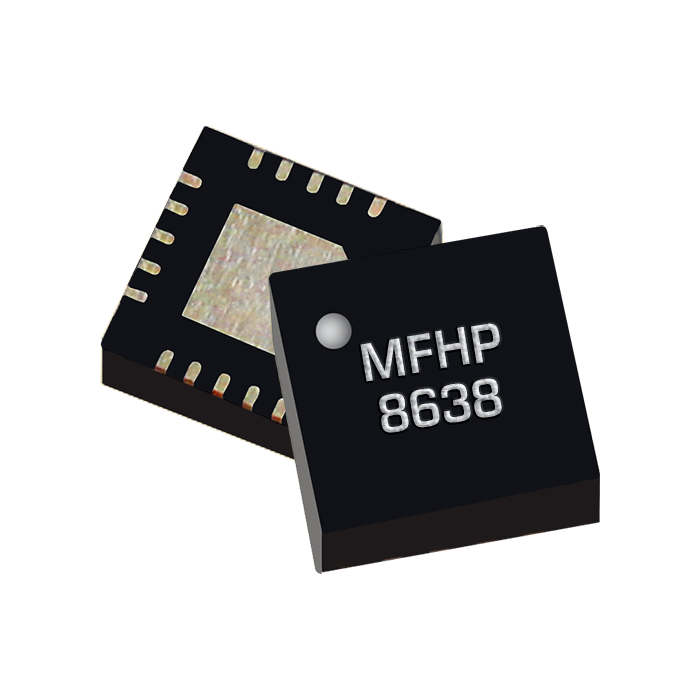

Boîtier PSM – standard :
- Dimensions : 4 × 4 mm
- Adapté aux conceptions RF classiques
- Bon compromis entre performances RF et intégration
Boîtier CSP1 – compact :
- Dimensions : 1,50 × 1,50 mm
- Très faible encombrement pour intégration haute densité
- Conçu pour les applications très haute fréquence
Applications typiques :
- Chaînes RF et micro-ondes
- Suppression des composantes basses fréquences
- Protection des étages RF sensibles
- Instrumentation RF
- Systèmes radar, télécoms et liaisons haut débit
Pourquoi choisir la famille MFHP :
La famille MFHP offre une solution de filtrage passe-haut performante et flexible, couvrant une large gamme de fréquences avec des formats CMS adaptés aux contraintes d’intégration modernes. Elle permet de sélectionner précisément une fréquence de coupure basse tout en assurant une réjection efficace des signaux indésirables dans les chaînes RF.
Comparatif des modèles – MFHP (Boîtier PSM standard) :
| Part Number | F1dB Low [GHz] | F1dB High [GHz] | F3dB Low [GHz] | F3dB High [GHz] | F30dBc Low [GHz] | F30dBc High [GHz] | Size |
|---|
| MFHP-00001PSM |
2.99 |
2 |
1.96 |
2 |
1.4 |
2 |
4 × 4 mm |
| MFHP-00004PSM |
- |
6 |
- |
6 |
- |
6 |
4 × 4 mm |
| MFHP-00005PSM |
9.44 |
8 |
7.93 |
8 |
6.61 |
8 |
4 × 4 mm |
| MFHP-00002PSM |
10.97 |
9.8 |
9.68 |
9.8 |
8.23 |
9.8 |
4 × 4 mm |
| MFHP-00006PSM |
- |
12 |
- |
12 |
- |
12 |
4 × 4 mm |
| MFHP-00003PSM |
17.63 |
15.4 |
15.28 |
15.4 |
13.52 |
15.4 |
4 × 4 mm |
Comparatif des modèles – MFHP (Boîtier CSP1 compact) :
| Part Number | F1dB Low [GHz] | F1dB High [GHz] | F3dB Low [GHz] | F3dB High [GHz] | F30dBc Low [GHz] | F30dBc High [GHz] | Size |
|---|
| MFHP-00007CSP1 |
- |
42.9 |
- |
42.9 |
- |
42.9 |
1.50 × 1.50 mm |
| MFHP-00008CSP1 |
20.23 |
50 |
17.53 |
50 |
13.13 |
50 |
1.50 × 1.50 mm |
| MFHP-00009CSP1 |
19.75 |
50 |
18.96 |
50 |
14.43 |
50 |
1.50 × 1.50 mm |
| MFHP-00010CSP1 |
21.64 |
50 |
21.09 |
50 |
16.18 |
50 |
1.50 × 1.50 mm |
| MFHP-00011CSP1 |
24.38 |
50 |
23.42 |
50 |
18.11 |
50 |
1.50 × 1.50 mm |
| MFHP-00012CSP1 |
26.15 |
50 |
25.3 |
50 |
19.69 |
50 |
1.50 × 1.50 mm |
