Description

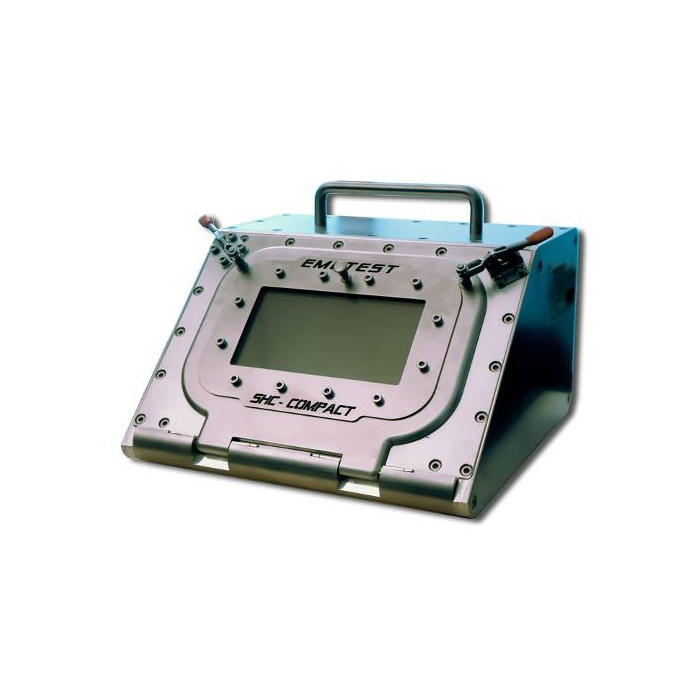

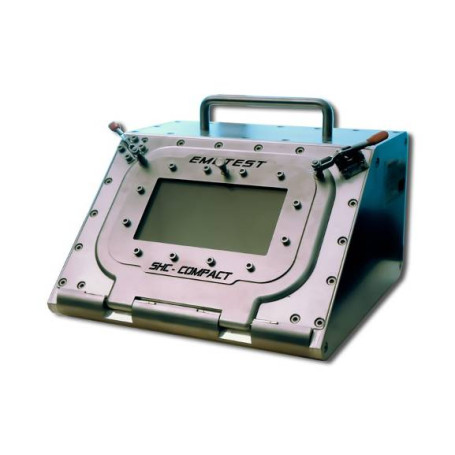

La chambre blindée portable DC à 20 GHz : SHC-COMPACT est une chambre blindée compacte destinée aux essais, mesures et validations de petits dispositifs RF, hyperfréquences ou antennes.
Conçue pour offrir un environnement de mesure isolé, elle couvre une plage de fonctionnement de DC à 20 GHz et présente une performance de blindage indiquée de plus de 60 dB jusqu’à 120 dB, variable selon la fréquence.
Sa conception compacte permet de l’utiliser pour des dispositifs de petites dimensions, notamment dans les applications de télécommunications et les mesures nécessitant un blindage RF efficace.
Avantages
- Format compact et portable : dimensions extérieures de 25 x 25 x 15 cm.
- Large plage de fonctionnement : utilisation de DC à 20 GHz.
- Blindage RF efficace : performance de blindage supérieure à 60 dB et jusqu’à 120 dB selon la fréquence.
- Construction robuste : acier inoxydable et Ergal pour une structure renforcée.
- Conception adaptée aux petits dispositifs : compatible avec des équipements RF, hyperfréquences et antennes de petites dimensions.
- Configuration modulaire : panneau technique permettant d’adapter les connexions d’entrée et de sortie aux besoins du projet.
Caractéristiques principales
- Référence : SHC-COMPACT.
- Type : chambre blindée portable.
- Fréquence de fonctionnement : DC à 20 GHz.
- Performance de blindage : plus de 60 dB jusqu’à 120 dB, variable selon la fréquence.
- Dimensions extérieures : 25 x 25 x 15 cm.
- Ouverture de porte : 15 x 9 cm.
- Dimensions maximales du dispositif testé : 15 x 18 x 6 cm.
- Construction : acier inoxydable renforcé et Ergal.
- Épaisseur d’acier inoxydable : 1,5 mm.
- Conception mécanique : conception assistée par ordinateur et construction à commande numérique, avec des tolérances indiquées jusqu’à 0,09 mm.
- Fermeture RF : joints textiles hautes performances aux emplacements de jonction.

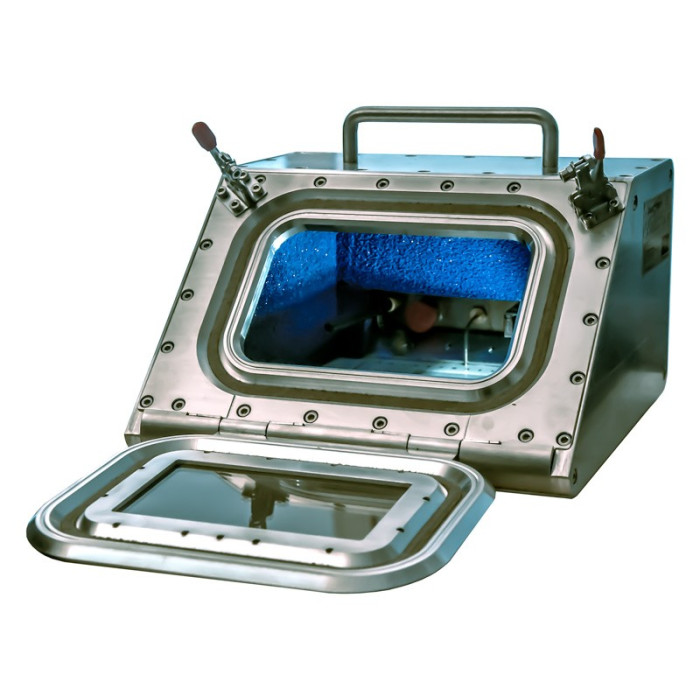

- Porte : charnières et loquets surdimensionnés avec couplage de porte trapézoïdal double breveté en Ergal.

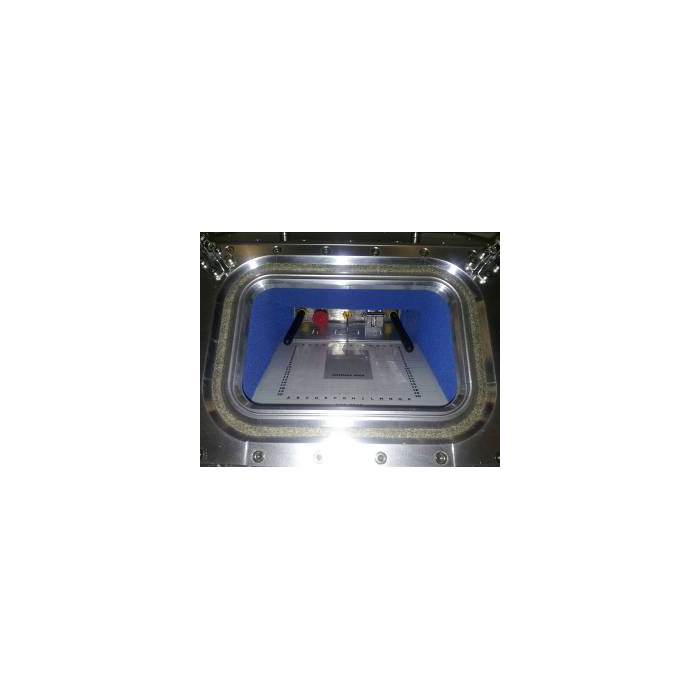

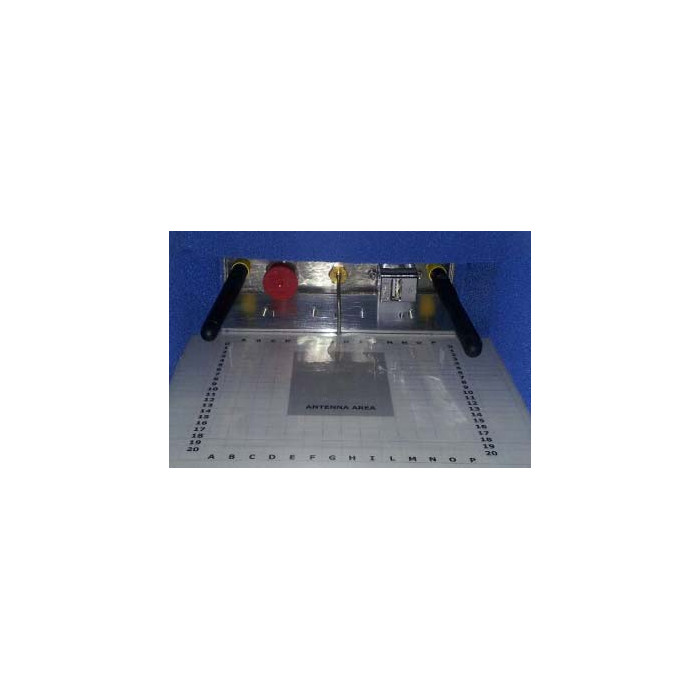

- Absorbants internes en option : atténuation RF typique de -90 dB à 3 GHz.

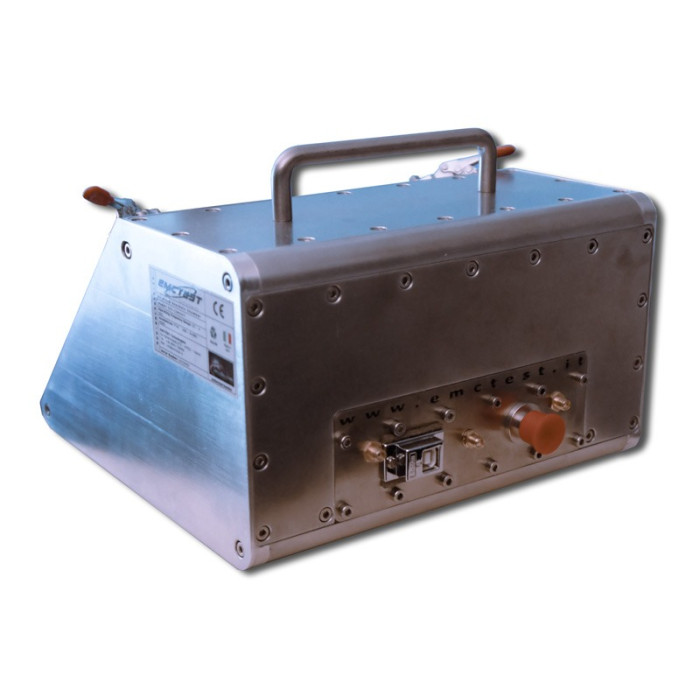

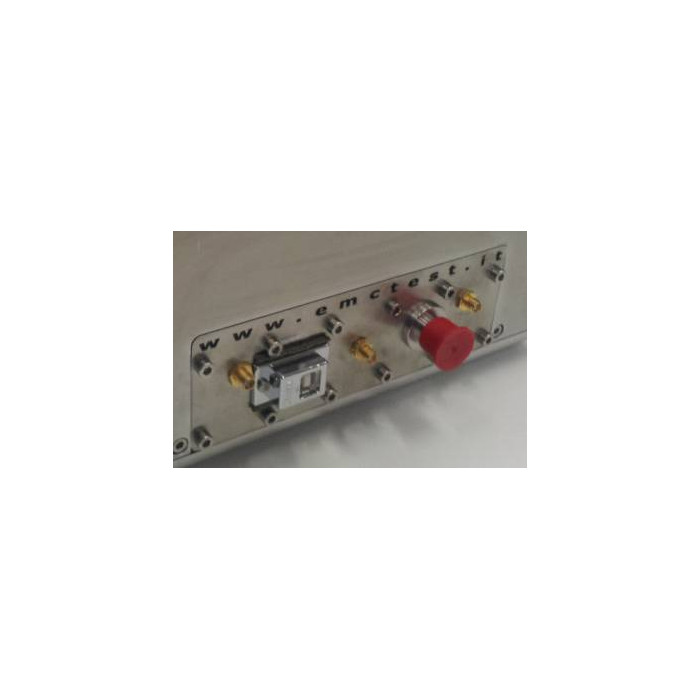

- Panneau technique modulaire : configuration possible selon les besoins d’entrée et de sortie.
- Filtres de ligne : possibilité d’intégrer des filtres pour alimentations AC et DC jusqu’à 1000 V.
Applications typiques
- Applications de télécommunications pour petits dispositifs de communication.
- Essais de préconformité en rayonnement et en immunité.
- Étalonnage de capteurs isotropes.
- Mesures de pertes de trajet.
- Essais de sensibilité de récepteur.
- Mesures sensibles nécessitant un blindage RF.
- Tests de petits appareils comme les téléphones mobiles.
Pourquoi choisir la chambre blindée portable DC à 20 GHz : SHC-COMPACT
La SHC-COMPACT constitue une solution adaptée aux essais RF et hyperfréquences sur petits dispositifs lorsque l’environnement de mesure doit être isolé. Sa plage de fonctionnement de DC à 20 GHz, son blindage RF et sa conception compacte permettent de réaliser des mesures sensibles dans un format facilement intégrable en laboratoire ou en environnement de test.
Grâce à son panneau technique modulaire, ses options de traversées et la possibilité d’intégrer des accessoires internes, elle peut être configurée selon les contraintes d’essai. ES France accompagne les utilisateurs dans le choix, l’intégration et la qualification de solutions RF adaptées aux besoins de mesure, de préconformité et de validation.
