Description

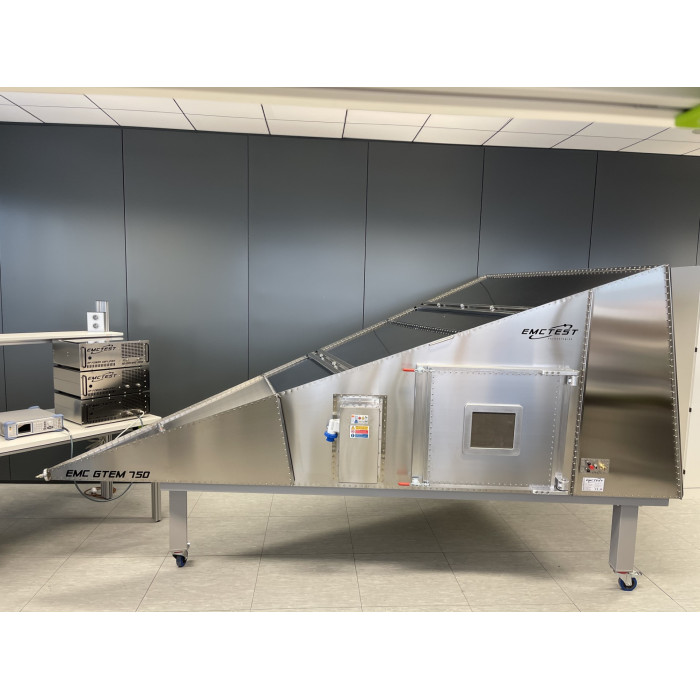

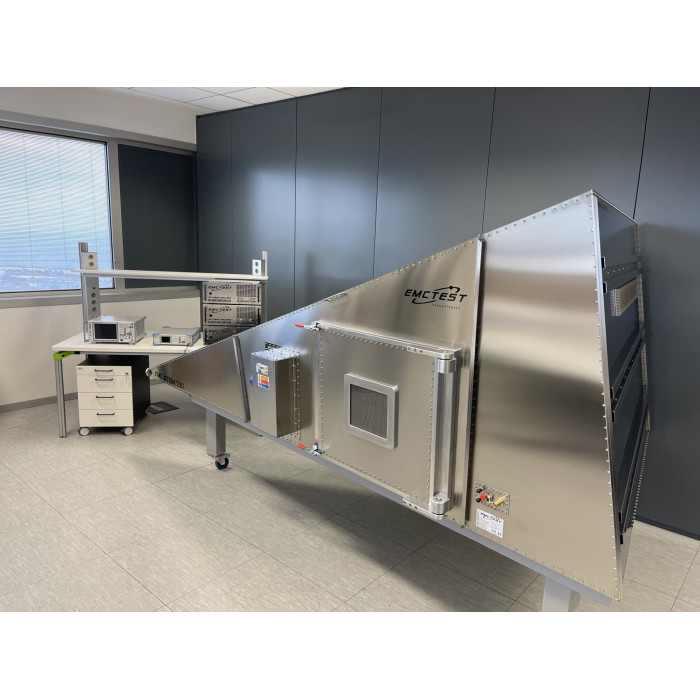

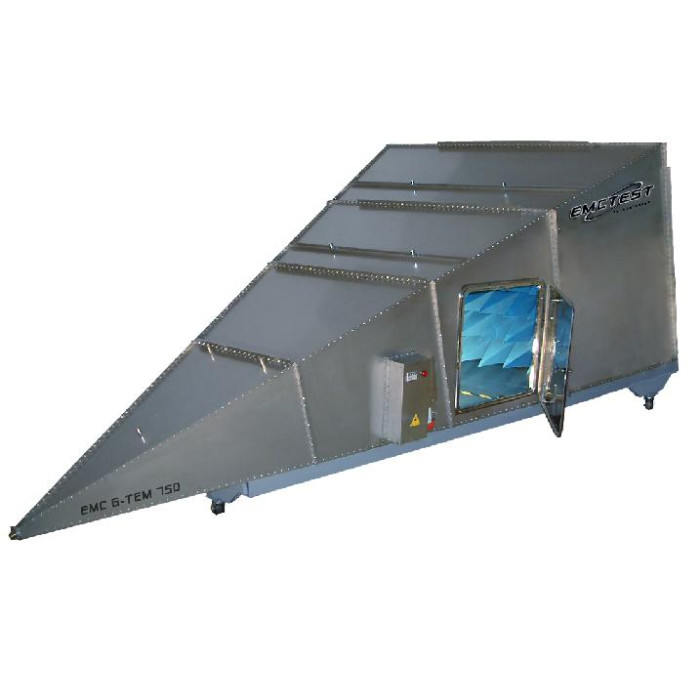

La cellule GTEM 100 kHz à 20 GHz : GTEM EMC 750 - INOX est une cellule GTEM destinée aux mesures de compatibilité électromagnétique, notamment pour les essais d’émission rayonnée et d’immunité.
Une cellule GTEM est un guide d’onde TEM dont la limite supérieure de fréquence est étendue jusqu’aux fréquences en gigahertz. Elle est considérée comme une solution de mesure alternative pour les essais d’émission rayonnée et d’immunité.
La GTEM EMC 750 - INOX couvre une plage de fréquences de 100 kHz à 20 GHz, avec une puissance d’entrée maximale de 500 W, une impédance nominale de 50 ohms et une zone uniforme de 30 x 30 x 25 cm à ±3 dB.
Avantages
- Large bande de fonctionnement : plage de fréquences de 100 kHz à 20 GHz.
- Puissance d’entrée de 500 W : adaptée aux essais nécessitant une puissance d’entrée élevée.
- Optimisée pour les essais EMI et CEM : destinée aux mesures d’émission et d’immunité.
- Construction robuste : structure entièrement en acier inoxydable renforcé.
- Conception compacte : cellule GTEM conçue pour les essais CEM avec un encombrement optimisé.
- Configuration personnalisable : traversées et filtres configurables selon les besoins d’entrée et de sortie.
- Blindage efficace : conception prévue pour préserver l’environnement de champ interne.
Caractéristiques principales
- Référence : GTEM EMC 750 - INOX.
- Type : cellule GTEM.
- Plage de fréquences : 100 kHz à 20 GHz.
- Puissance d’entrée maximale : 500 W.
- Connecteur d’entrée : N femelle.
- Impédance nominale : 50 ohms.
- VSWR typique : 1:1,2.

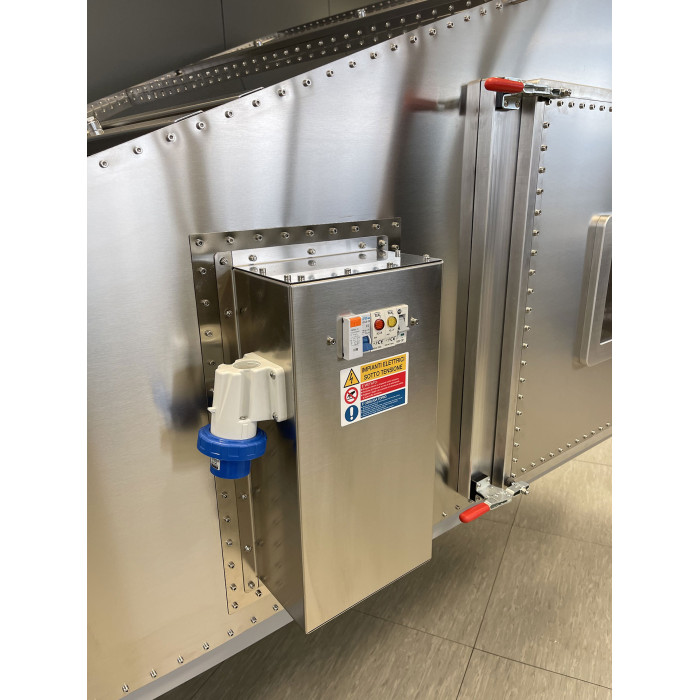

- Filtre secteur : 2 x 230 V AC/DC 16 A.

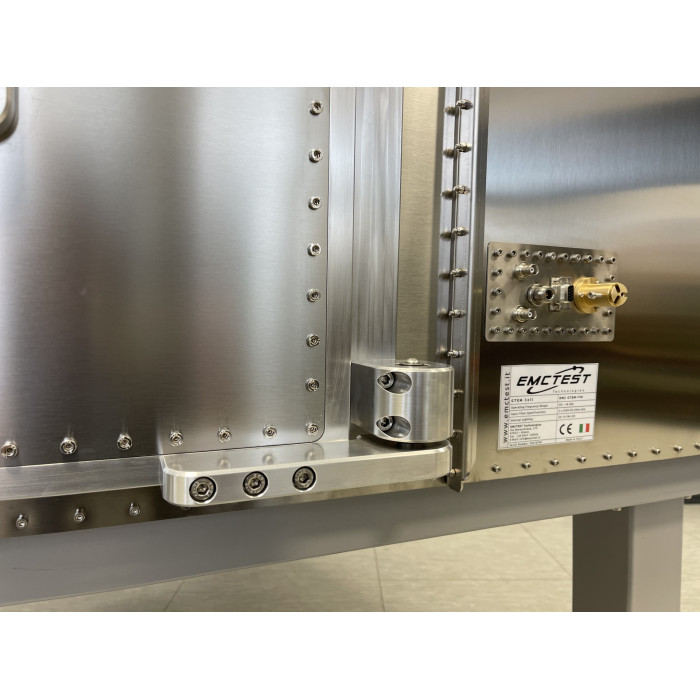

- Traversées coaxiales RF : 1 x SMA femelle et 1 x N femelle.
- Autre traversée : 1 canal pour câble à fibre optique.
- Options installées : INOX, PLF-16S, FOPT-1, FT-N et FT-SMA.
- Dimensions : 400 x 220 x 150 cm.
- Hauteur du septum : 750 mm.

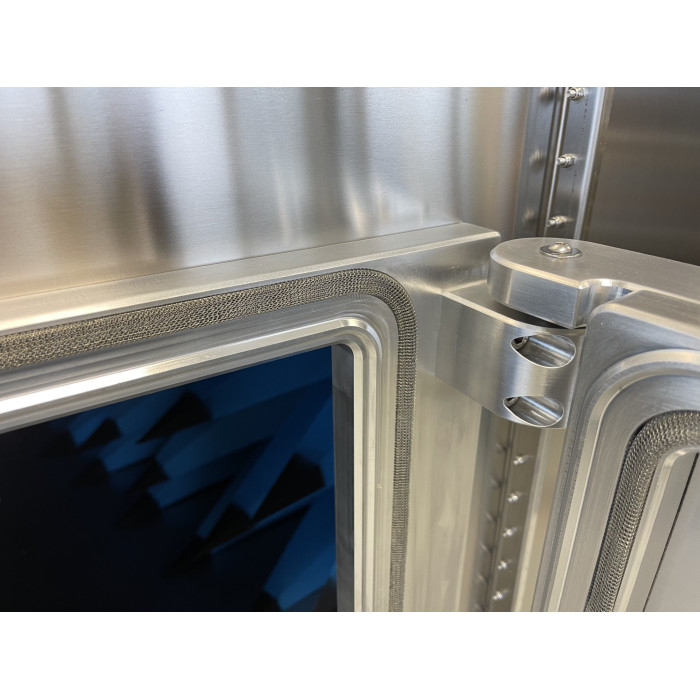

- Dimensions de porte : 60 x 60 cm.
- Zone uniforme ±3 dB : 30 x 30 x 25 cm.
- Dimensions maximales de l’équipement testé : 60 x 60 x 50 cm.
- Poids : 400 kg.
- Normes de référence : EN 61000-4-3 et EN 61000-4-20.
Applications typiques
- Essais EMI et essais EMS.
- Essais de rayonnement.
- Essais de susceptibilité.
- Applications de télécommunications.
- Applications biomédicales et dosimétriques.
- Étalonnage de capteurs isotropes.
- Essais de sensibilité de récepteur.
Pourquoi choisir la cellule GTEM 100 kHz à 20 GHz : GTEM EMC 750 - INOX
La GTEM EMC 750 - INOX est une solution adaptée aux essais CEM nécessitant une cellule GTEM large bande, avec une plage de fréquences de 100 kHz à 20 GHz, une puissance d’entrée maximale de 500 W et une zone uniforme de 30 x 30 x 25 cm.
Ses traversées RF, son canal fibre optique, son filtre secteur et sa construction en acier inoxydable permettent de répondre à différents besoins de configuration pour les essais. ES France accompagne les utilisateurs dans le choix, l’intégration et la qualification de solutions RF et CEM adaptées aux contraintes de mesure, de validation et de préconformité.
