Description

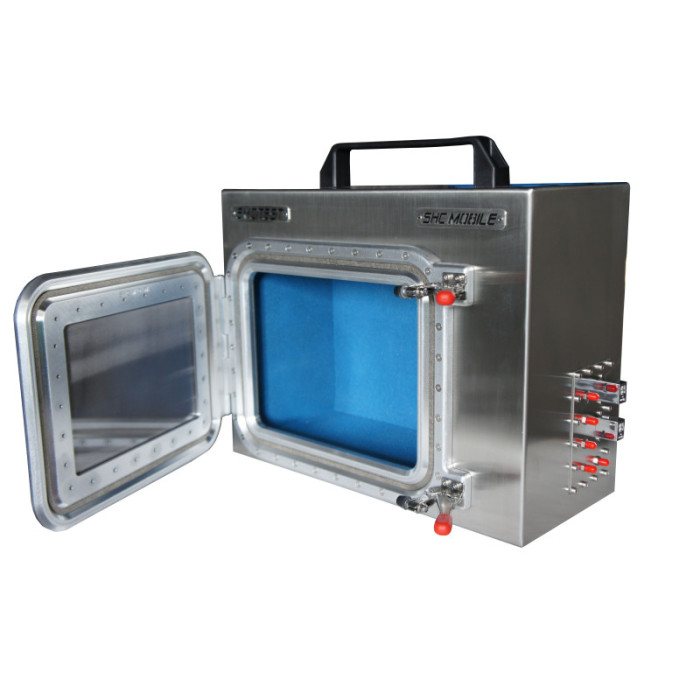

Le EMC SHC MOBILE LT est un caisson RF isolant compact conçu pour les essais de télécommunication, les mesures sensibles et les tests de préconformité sur de petits dispositifs communicants.
Grâce à sa plage de fonctionnement de DC à 6000 MHz, sa conception portable et son blindage RF haute efficacité, il permet de réaliser des essais sur des équipements tels que les téléphones mobiles et autres petits appareils de communication, dans un environnement protégé des perturbations radiofréquences extérieures.
Avantages
- Format compact et portable pour une utilisation flexible en laboratoire ou sur site
- Blindage RF haute efficacité avec une performance annoncée supérieure à 60 dB jusqu’à 120 dB selon la fréquence
- Conception modulaire permettant d’adapter les passages et accessoires aux besoins de test
- Structure robuste en acier inoxydable pour une utilisation durable
- Intérieur équipé d’absorbants RF plans pour des mesures adaptées aux applications à 2,4 GHz
- Adapté aux petits dispositifs communicants tels que les téléphones mobiles et équipements sans fil
Caractéristiques principales
- Type : caisson RF isolant portable
- Fréquence de fonctionnement : DC à 6000 MHz
- Performance de blindage : supérieure à 60 dB jusqu’à 120 dB selon la fréquence
- Dimensions extérieures : 45 x 20 x 35 cm
- Ouverture de porte : 26 x 20 cm
- Dimensions intérieures : 35 x 15 x 27 cm
- Taille maximale de l’équipement sous test : 23 x 10 x 18 cm

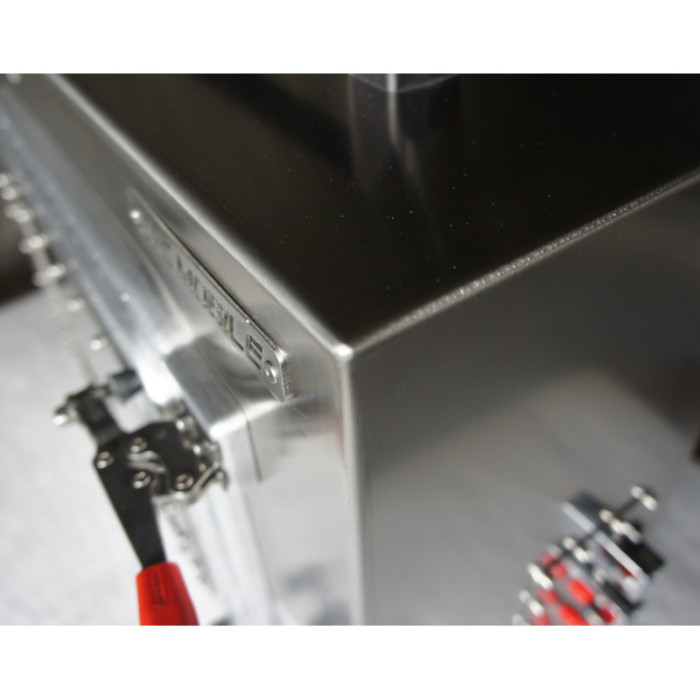

- Construction : acier inoxydable de 1,5 mm
- Absorbants RF internes : absorbants plans intégrés
- Atténuation RF typique indiquée avec absorbants : -90 dB à 3 GHz
Applications typiques
- Essais de télécommunication
- Tests de téléphones mobiles et petits dispositifs communicants
- Essais de préconformité en rayonnement et immunité
- Étalonnage de capteurs isotropes
- Mesures de perte de trajet
- Tests de sensibilité récepteur
- Mesures sensibles nécessitant un environnement blindé
Options disponibles

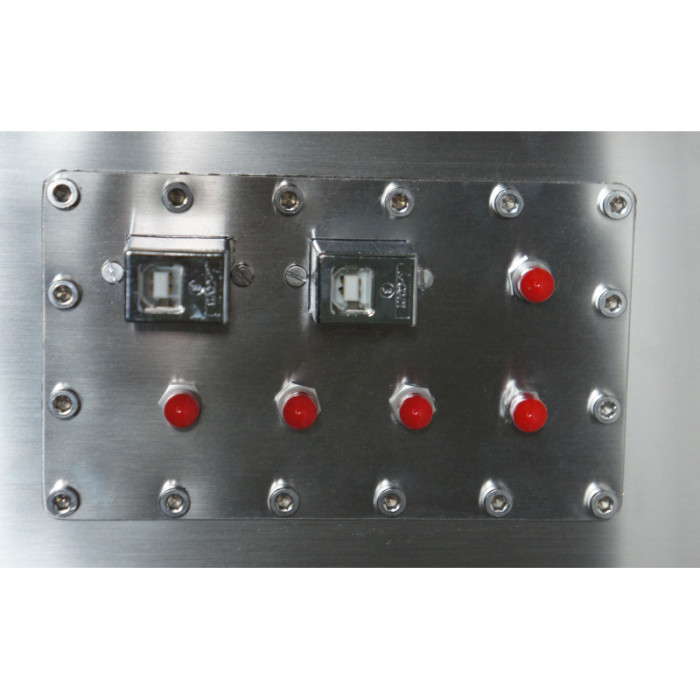

- Passages d’entrée et de sortie : USB, RS-232, RJ-45, RJ-11
- Passages RF : SMA, N, BNC
- Passage fibre optique : disponible
- Antennes internes : log 900 à 2400 MHz, 1 à 10 GHz
- Accessoire : fenêtre blindée
- Poignée en acier inoxydable : disponible
Pourquoi choisir le caisson RF isolant - DC à 6000 MHz, format compact portable : EMC SHC MOBILE LT
Le EMC SHC MOBILE LT est une solution adaptée aux essais RF sur petits équipements, lorsque l’application nécessite un environnement blindé compact, facilement intégrable dans un laboratoire ou un banc de test. Sa conception en acier inoxydable, ses absorbants RF internes et son panneau technique modulaire permettent de répondre à des besoins variés en test radiofréquence.
Il convient particulièrement aux essais sur les technologies GSM, UMTS, TDMA, CDMA, AMPS, PCS, Wi-Fi et Bluetooth, ainsi qu’aux mesures sensibles nécessitant une isolation RF.
ES France accompagne les laboratoires, intégrateurs et industriels dans le choix de caissons RF isolants adaptés à leurs contraintes de mesure, de préconformité et de qualification radiofréquence.
