Description

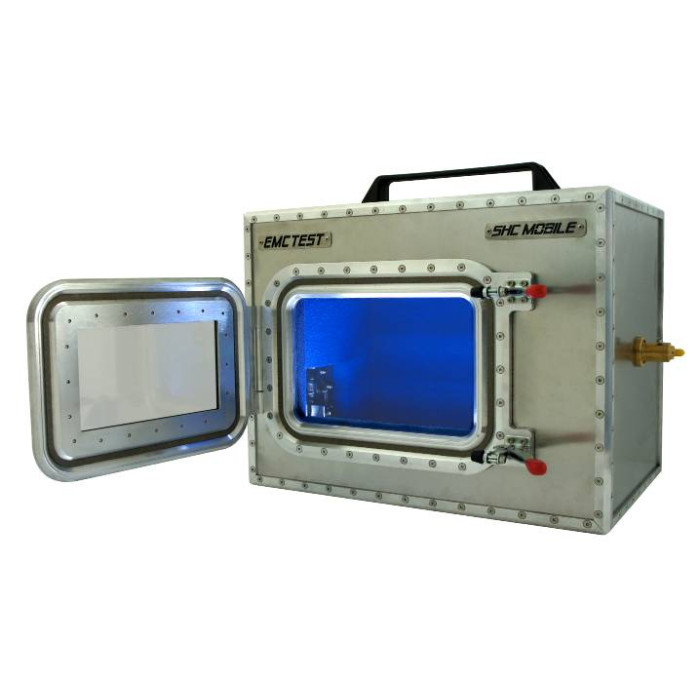

La chambre blindée portable DC à 20 GHz : SHC-MOBILE M est une chambre blindée compacte conçue pour les essais et mesures sur petits dispositifs de communication RF.
Elle couvre une plage de fonctionnement de DC à 20 GHz et offre une performance de blindage indiquée de plus de 60 dB jusqu’à 120 dB, variable selon la fréquence. Sa conception portable et modulaire permet de l’adapter à différents besoins de test grâce à un panneau technique configurable.
La SHC-MOBILE M est spécifiquement conçue pour les applications de télécommunications et les petits dispositifs de communication tels que les équipements GSM, UMTS, TDMA, CDMA, AMPS, PCS, Wi-Fi et Bluetooth.
Avantages
- Format portable et compact : conception peu encombrante avec dimensions extérieures de 45 x 30 x 35 cm.
- Blindage RF large bande : performance de blindage supérieure à 60 dB et jusqu’à 120 dB selon la fréquence.
- Construction robuste : structure entièrement en acier inoxydable renforcé.
- Conception modulaire : panneau technique permettant de configurer les entrées et sorties selon les besoins.
- Adaptée aux petits dispositifs RF : volume interne prévu pour des appareils jusqu’à 23 x 15 x 18 cm.
- Options d’intégration : traversées, antennes internes, fenêtre blindée, gant blindé et parois anéchoïques internes disponibles en option.
Caractéristiques principales
- Référence : SHC-MOBILE M.
- Type : chambre blindée portable.
- Fréquence de fonctionnement : DC à 20 GHz.
- Performance de blindage : plus de 60 dB jusqu’à 120 dB, variable selon la fréquence.
- Dimensions extérieures : 45 x 30 x 35 cm.
- Ouverture de porte : 23 x 15 cm.
- Dimensions maximales du dispositif testé : 23 x 15 x 18 cm.
- Construction : acier inoxydable renforcé, épaisseur 1,5 mm.
- Conception mécanique : conception assistée par ordinateur et construction à commande numérique avec tolérances indiquées jusqu’à 0,09 mm.
- Fermeture RF : joints textiles hautes performances aux points de jonction.

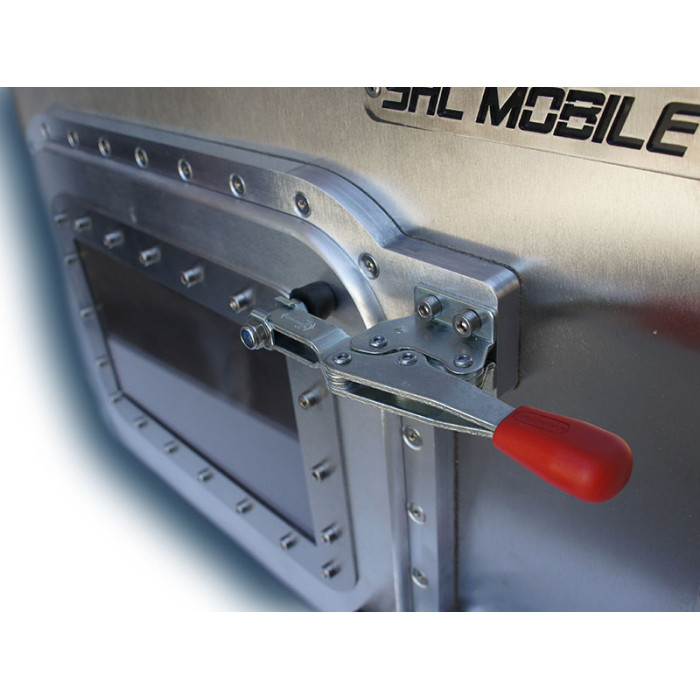

- Porte : charnières et loquets surdimensionnés avec couplage de porte trapézoïdal double breveté en Ergal.
- Absorbants RF internes en option : atténuation RF typique de -90 dB à 3 GHz.

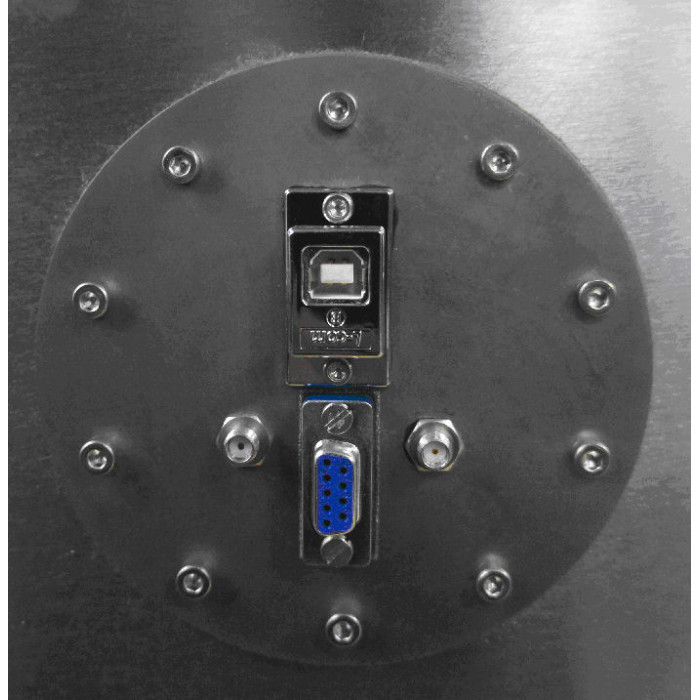

- Traversées d’entrée/sortie en option : USB, RS-232, RJ-45, RJ-11.
- Traversées RF en option : SMA, N, BNC.
- Antennes internes en option : antennes log-périodiques et omnidirectionnelles.

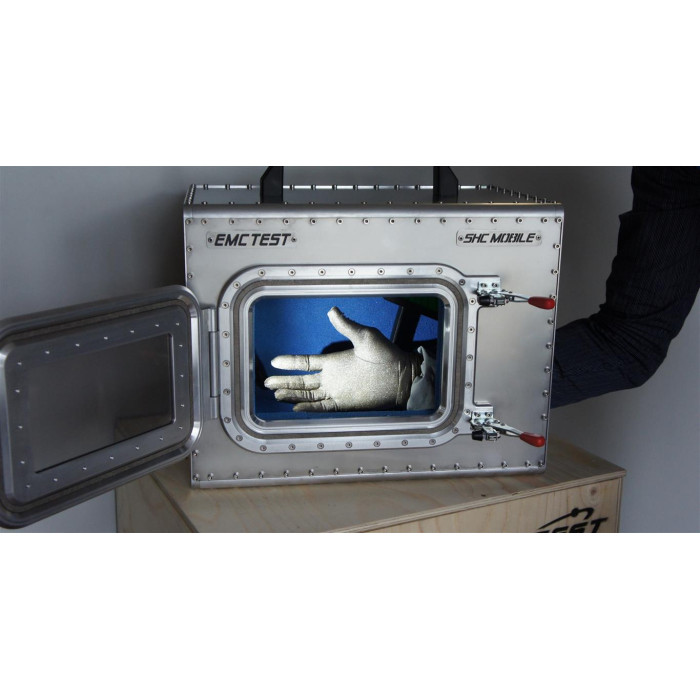

- Autres accessoires en option : fenêtre blindée, traversée fibre optique, gant blindé, parois anéchoïques internes et panneau technique.
- Filtres de ligne : possibilité d’intégrer des filtres pour alimentations AC et DC jusqu’à 1000 V.
Applications typiques
- Applications de télécommunications sur petits dispositifs de communication.
- Essais de préconformité en rayonnement et en immunité.
- Étalonnage de capteurs isotropes.
- Mesures de pertes de trajet.
- Essais de sensibilité de récepteur.
- Mesures sensibles nécessitant un blindage RF.
- Essais à 2,4 GHz avec absorbants RF internes en option.
Pourquoi choisir la chambre blindée portable DC à 20 GHz : SHC-MOBILE M
La SHC-MOBILE M est une solution adaptée aux essais RF et hyperfréquences nécessitant un environnement blindé compact, portable et configurable. Sa plage de fonctionnement de DC à 20 GHz, son blindage RF large bande et sa construction robuste en acier inoxydable permettent de répondre aux besoins de test sur petits dispositifs de communication.
Grâce à son panneau technique modulaire et à ses nombreuses options d’intégration, elle peut être adaptée à différents scénarios de mesure. ES France accompagne les utilisateurs dans le choix, l’intégration et la qualification de solutions RF adaptées aux contraintes de test, de mesure et de préconformité.
