Description

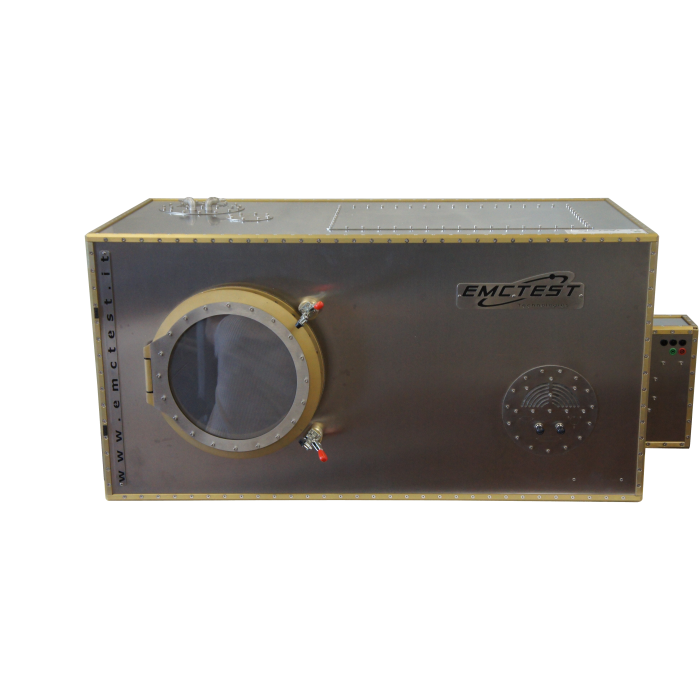

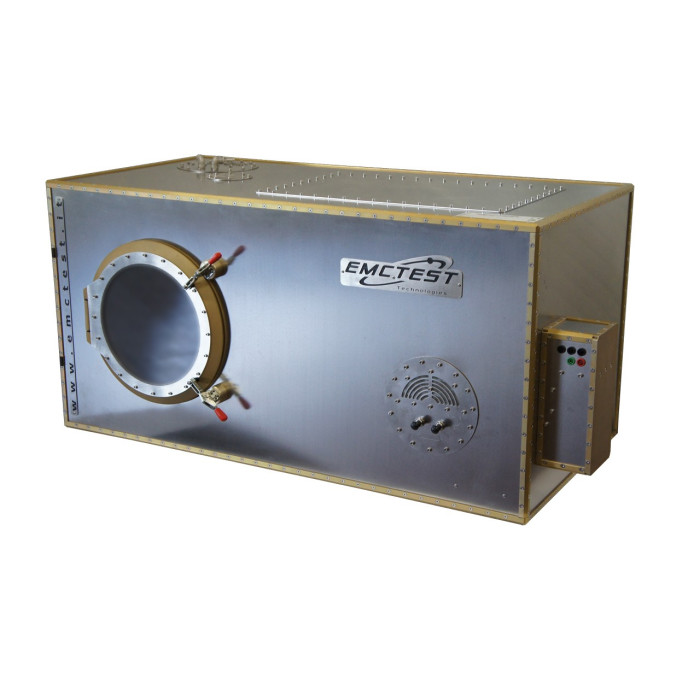

La SHC est une chambre anéchoïque blindée sur mesure, conçue pour les essais et mesures nécessitant un environnement protégé des perturbations radiofréquences. Elle est particulièrement adaptée aux applications de télécommunication, aux essais de préconformité, aux mesures sensibles et aux essais sur équipements communicants.
Sa conception repose sur une structure robuste en acier inoxydable, une architecture compacte et modulaire, ainsi qu’un blindage radiofréquence performant sur une plage de fonctionnement allant du continu à 6000 MHz.
Avantages
- Conception sur mesure pour s’adapter aux dimensions et contraintes de chaque application
- Blindage RF élevé avec une performance annoncée de plus de 60 dB jusqu’à 120 dB selon la fréquence
- Structure robuste en acier inoxydable pour une utilisation durable
- Format compact et modulable permettant une intégration flexible en laboratoire ou en environnement industriel
- Compatible avec des équipements sous test de plus grande taille, selon configuration

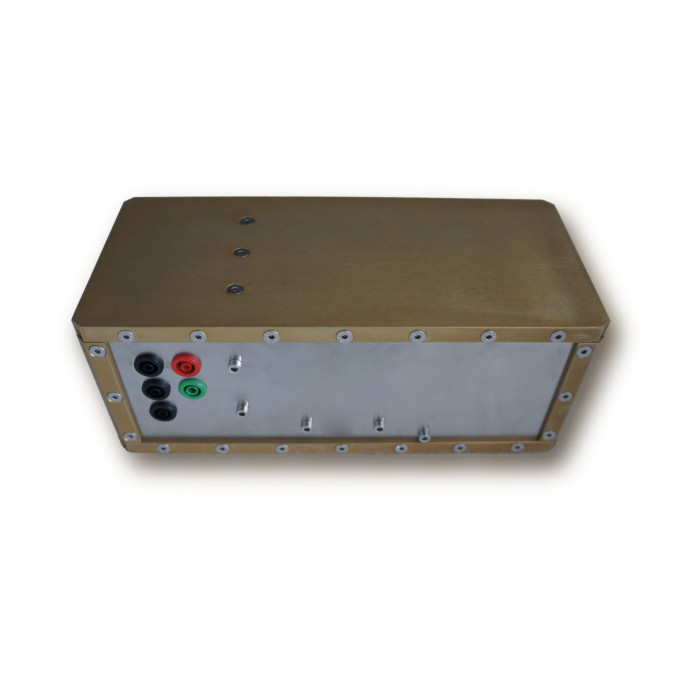

- Panneau technique modulaire pour adapter les connexions d’entrée et de sortie aux besoins du projet
Caractéristiques principales
- Type : chambre anéchoïque blindée sur mesure
- Fréquence de fonctionnement : continu à 6000 MHz
- Performance de blindage : supérieure à 60 dB jusqu’à 120 dB selon la fréquence
- Dimensions extérieures : sur demande
- Ouverture de porte : sur demande
- Taille maximale de l’équipement sous test : sur demande
- Construction : acier inoxydable renforcé
- Conception : modulaire, portable et flexible
- Absorbants RF internes : disponibles en option
- Atténuation RF typique indiquée avec absorbants : -90 dB à 3 GHz
Applications typiques
- Essais de télécommunication
- Tests sur routeurs, ordinateurs portables et équipements communicants
- Essais de préconformité en rayonnement et immunité
- Mesures de perte de trajet
- Tests de sensibilité récepteur
- Mesures sensibles nécessitant un environnement blindé
- Essais à 2,4 GHz
Options disponibles
- Passages d’entrée et de sortie : USB, RS-232, RJ-45, RJ-11
- Passages RF : SMA, N, BNC
- Passage fibre optique : disponible

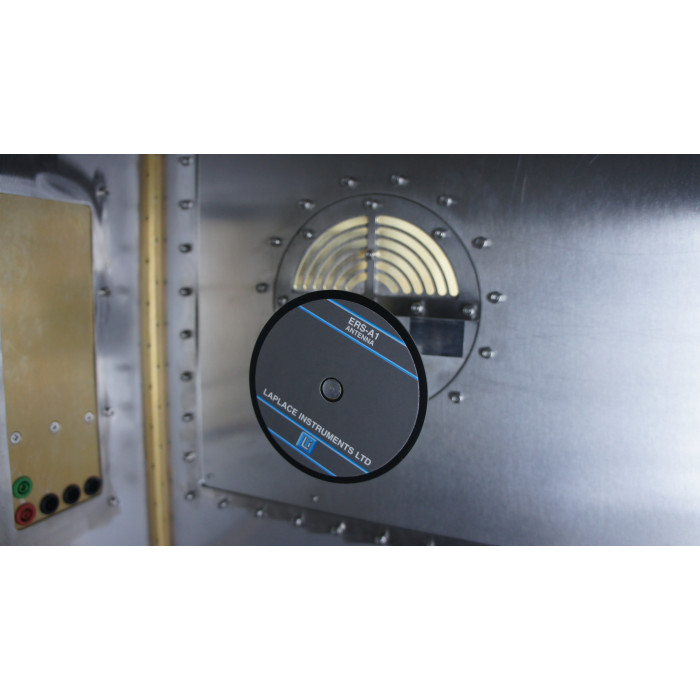

- Antennes internes : log 900 à 2400 MHz, 1 à 10 GHz
- Accessoires : fenêtre blindée, filtre de ligne, passage fibre optique
- Filtres de ligne : pour alimentations AC et DC jusqu’à 1000 V
Pourquoi choisir la chambre anéchoïque blindée - DC à 6000 MHz, fabrication sur mesure : SHC
La SHC est une solution adaptée aux environnements de test nécessitant un blindage RF efficace, une configuration personnalisable et une construction mécanique robuste. Sa conception sur mesure permet de répondre à des besoins variés, qu’il s’agisse de tester des équipements de télécommunication, de réaliser des mesures sensibles ou de travailler sur des essais de préconformité.
ES France accompagne les laboratoires, bureaux d’études et industriels dans le choix de solutions RF adaptées à leurs contraintes d’essais, d’intégration et de mesure, avec un support technique spécialisé en hyperfréquences, instrumentation RF et compatibilité électromagnétique.
