Description

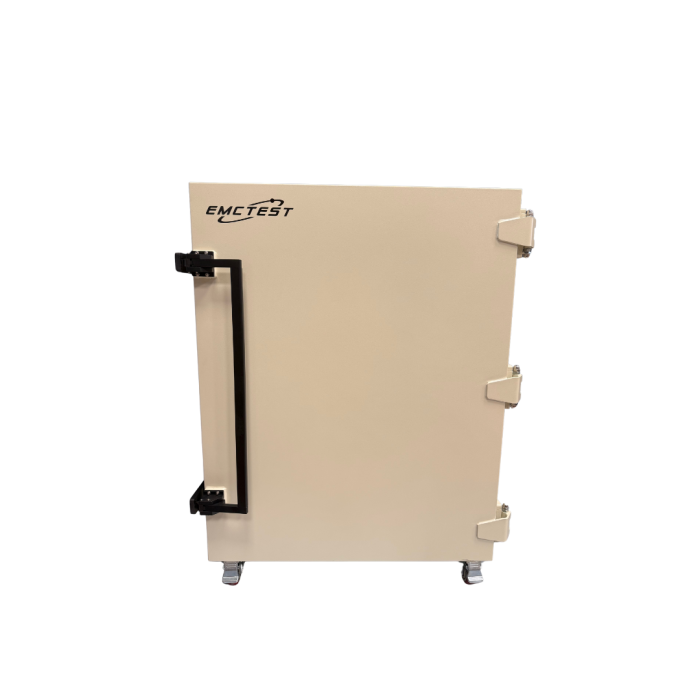

Le EMC SHC BOX EM-3 est un caisson RF isolant manuel conçu pour les essais de télécommunication, les mesures sensibles et les tests de préconformité nécessitant un environnement blindé.
Il permet de tester des équipements tels que des routeurs, des ordinateurs portables ou d’autres dispositifs de communication, tout en limitant l’influence des signaux radiofréquences extérieurs. Sa plage de fonctionnement couvre les fréquences de 0,8 à 6 GHz.
Avantages
- Blindage RF haute efficacité avec des performances indiquées à 2,4 GHz et 5,8 GHz
- Grand volume interne pour accueillir des équipements sous test de grandes dimensions
- Structure métallique peinte adaptée aux environnements de test
- Conception compacte et mobile grâce aux roues montées à la base
- Configuration modulaire avec plusieurs options de passages et d’accessoires

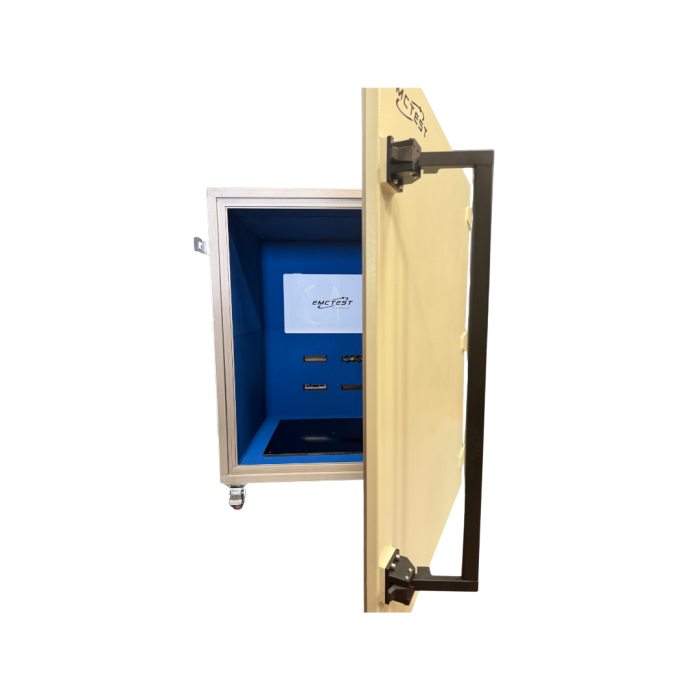

- Revêtement anéchoïque interne disponible en option pour améliorer les conditions de mesure
Caractéristiques principales
- Type : caisson RF isolant manuel
- Fréquence de fonctionnement : 0,8 à 6 GHz
- Dimensions extérieures : 770 x 905 x 1105 mm
- Dimensions internes avec revêtement anéchoïque : 650 x 680 x 880 mm
- Dimensions de la porte : 650 x 880 mm
- Poids : environ 90 kg
- Performance de blindage : ≥ 75 dB à 2,4 GHz et ≥ 70 dB à 5,8 GHz
- Passages RF disponibles : N, SMA
- Passage USB disponible : USB type A vers type B, femelle blindée
- Remarque : l’efficacité du blindage dépend du type de passage installé
Applications typiques
- Essais de télécommunication
- Tests de routeurs, ordinateurs portables et dispositifs communicants
- Essais de préconformité en rayonnement et immunité
- Mesures de perte de trajet
- Tests de sensibilité récepteur
- Mesures sensibles nécessitant un environnement blindé
Options disponibles
- Passages d’entrée et de sortie : USB, RS-232, RJ-45, RJ-11, DB9, DC
- Passages RF : SMA, N, BNC
- Passage fibre optique : disponible
- Antennes internes : log 900 à 2400 MHz, 1 à 10 GHz
- Revêtement anéchoïque : disponible sur toutes les parois internes
- Dimensions internes avec plancher anéchoïque : 560 x 750 x 450 mm
- Autres accessoires : fenêtre blindée, passage fibre optique, filtre de ligne
Pourquoi choisir le caisson RF isolant - 0,8 à 6 GHz, grand volume interne : EMC SHC BOX EM-3
Le EMC SHC BOX EM-3 est adapté aux essais nécessitant un environnement RF blindé, en particulier pour les équipements de communication fonctionnant dans les bandes couramment utilisées à 2,4 GHz et 5,8 GHz. Son format permet d’accueillir des équipements de taille importante, tout en conservant une architecture compacte et mobile.

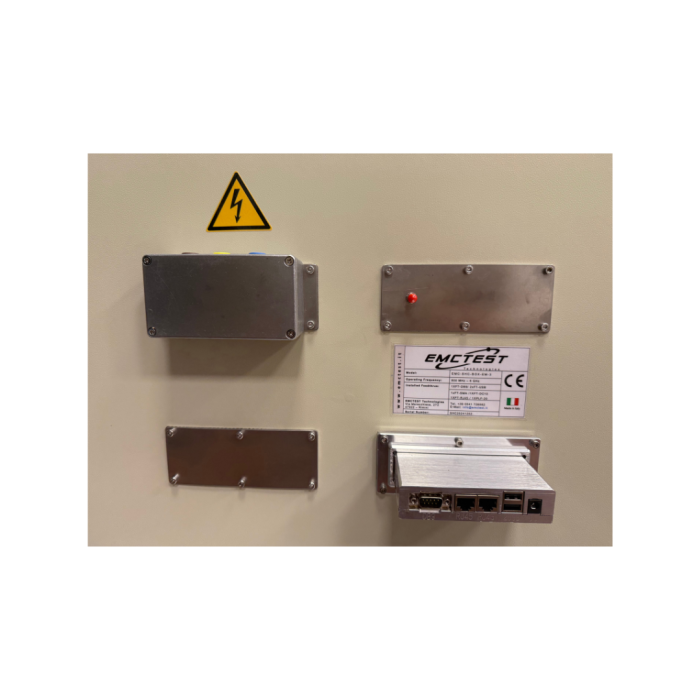

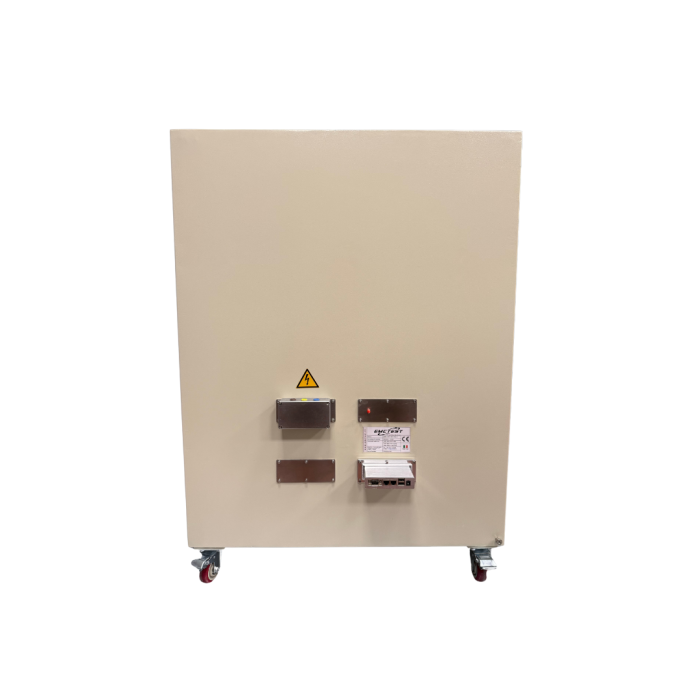

Grâce à son panneau technique modulaire, le caisson peut être configuré selon les besoins de l’application : passages RF, interfaces de communication, fibre optique, filtres de ligne ou revêtement anéchoïque interne.
ES France accompagne les laboratoires, intégrateurs et industriels dans le choix de solutions de test RF adaptées aux contraintes de mesure, de préconformité et de compatibilité électromagnétique.
