Description

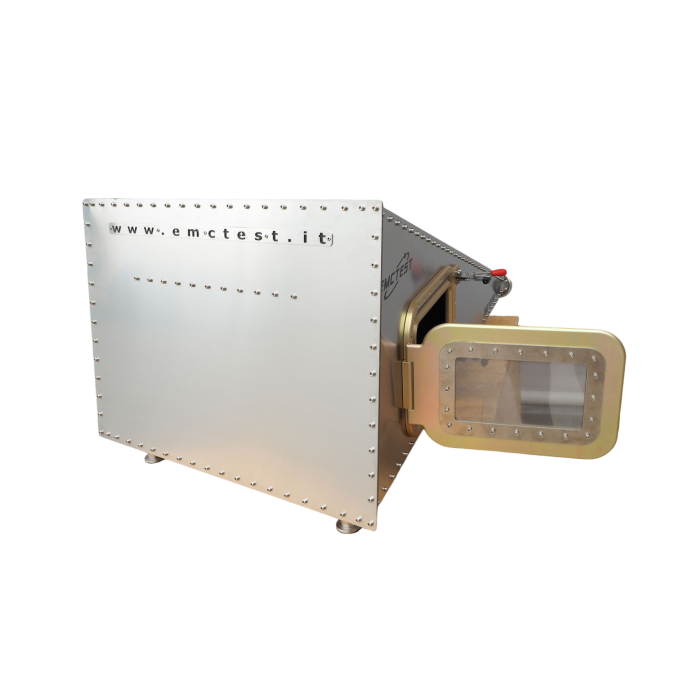

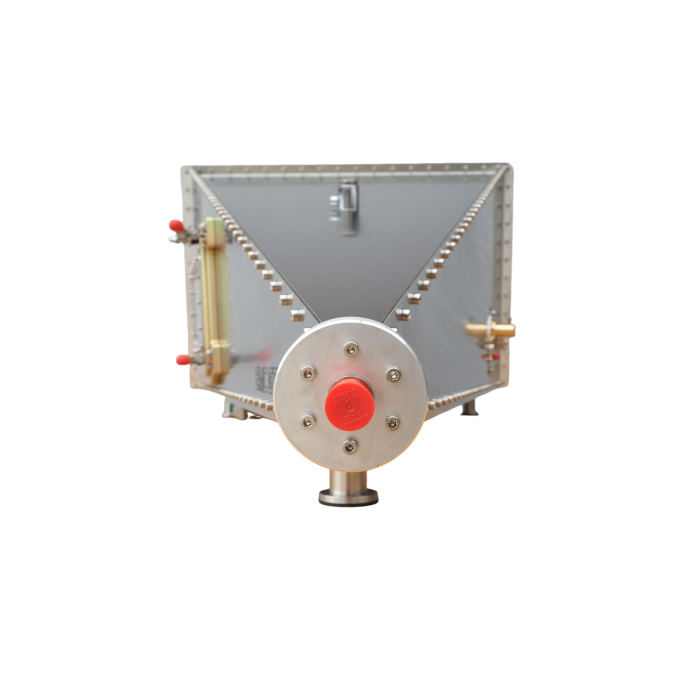

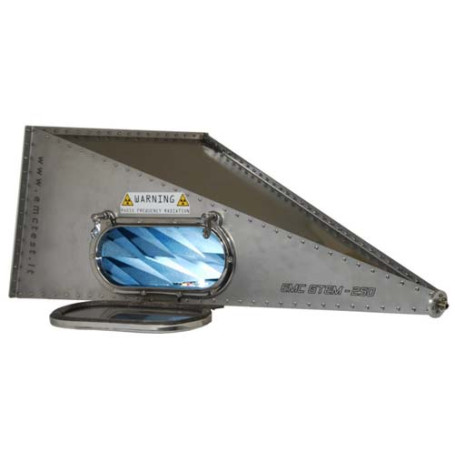

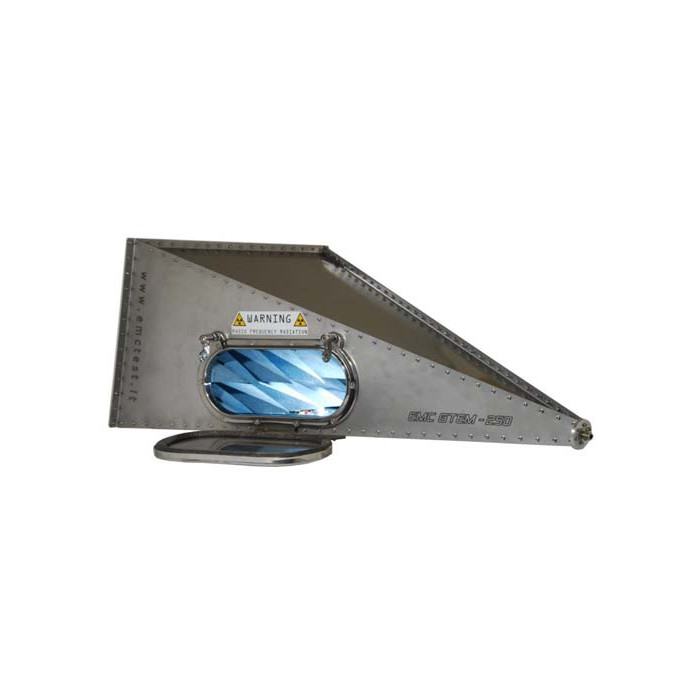

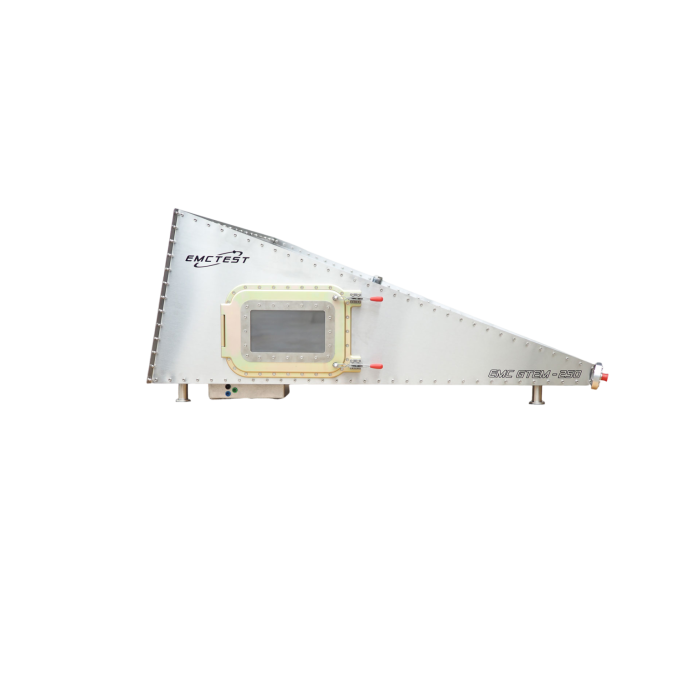

La cellule GTEM 100 kHz à 20 GHz : GTEM EMC 250-INOX est une cellule GTEM destinée aux mesures de compatibilité électromagnétique en émission rayonnée et en immunité.
Une cellule GTEM est un guide d’onde TEM dont la limite supérieure de fréquence est étendue jusqu’aux fréquences en gigahertz. Elle peut être utilisée comme moyen de mesure alternatif pour les essais d’émission rayonnée et d’immunité.
La GTEM EMC 250-INOX couvre une plage de fréquences de 100 kHz à 20 GHz, avec une puissance d’entrée maximale de 250 W, une impédance nominale de 50 ohms et une construction robuste en acier inoxydable.
Avantages
- Large bande de fonctionnement : plage de fréquences de 100 kHz à 20 GHz.
- Puissance d’entrée de 250 W : adaptée aux essais nécessitant des champs élevés avec une puissance d’entrée limitée.
- Construction robuste : structure entièrement en acier inoxydable.
- Conception compacte : format adapté aux essais CEM sur équipements de dimensions limitées.
- Optimisée pour les essais EMI et CEM : solution destinée aux mesures d’émission et d’immunité.
- Configuration personnalisable : traversées et filtres configurables selon les besoins de test.
- Blindage efficace : conception prévue pour préserver l’environnement de champ interne.
Caractéristiques principales
- Référence : GTEM EMC 250-INOX.
- Type : cellule GTEM.
- Plage de fréquences : 100 kHz à 20 GHz.
- Puissance d’entrée maximale : 250 W.
- Connecteur d’entrée : N femelle.
- Impédance nominale : 50 ohms.
- VSWR typique : 1:1,2.
- Filtre secteur : 2 x 230 V AC/DC 20 A.
- Traversées coaxiales RF : 2 x SMA femelle et 1 x N femelle.
- Autre traversée : 1 canal pour câble à fibre optique.
- Options installées : INOX, PLF-20S, FOPT-1, FT-N, FT-SMA et PDTP.
- Dimensions : 115 x 60 x 42 cm.
- Hauteur du septum : 250 mm.

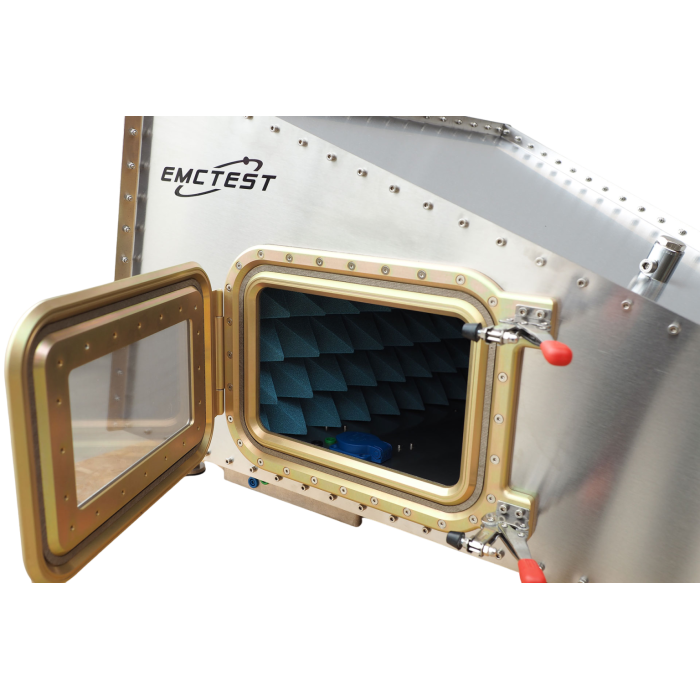

- Dimensions de porte : 30 x 20 cm.
- Zone uniforme ±3 dB : 10 x 10 x 7,5 cm.
- Dimensions maximales de l’équipement testé : 20 x 20 x 15 cm.
- Poids : 25 kg.
- Normes de référence : EN 61000-4-3 et EN 61000-4-20.
Applications typiques
- Essais EMI et essais EMS.
- Essais de rayonnement.
- Essais de susceptibilité.
- Applications de télécommunications.
- Applications biomédicales et dosimétriques.
- Étalonnage de capteurs isotropes.
- Essais de sensibilité de récepteur.
Pourquoi choisir la cellule GTEM 100 kHz à 20 GHz : GTEM EMC 250-INOX
La GTEM EMC 250-INOX est une solution compacte pour les essais d’émission et d’immunité nécessitant une cellule GTEM large bande, avec une plage de fréquences de 100 kHz à 20 GHz, une puissance d’entrée maximale de 250 W et une construction en acier inoxydable.
Ses traversées RF, son canal fibre optique, son filtre secteur et son panneau technique prépercé permettent d’adapter la configuration aux besoins de test. ES France accompagne les utilisateurs dans le choix, l’intégration et la qualification de solutions RF et CEM adaptées aux contraintes de mesure et de validation.
