Description

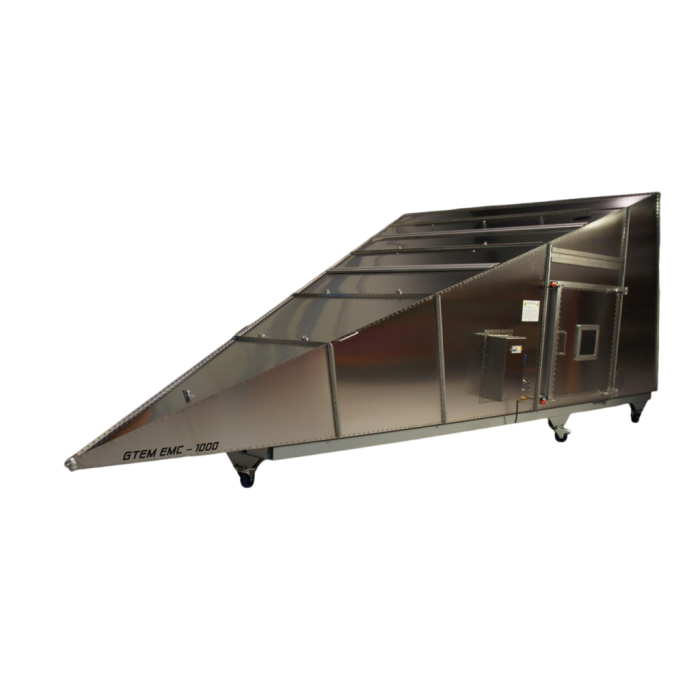

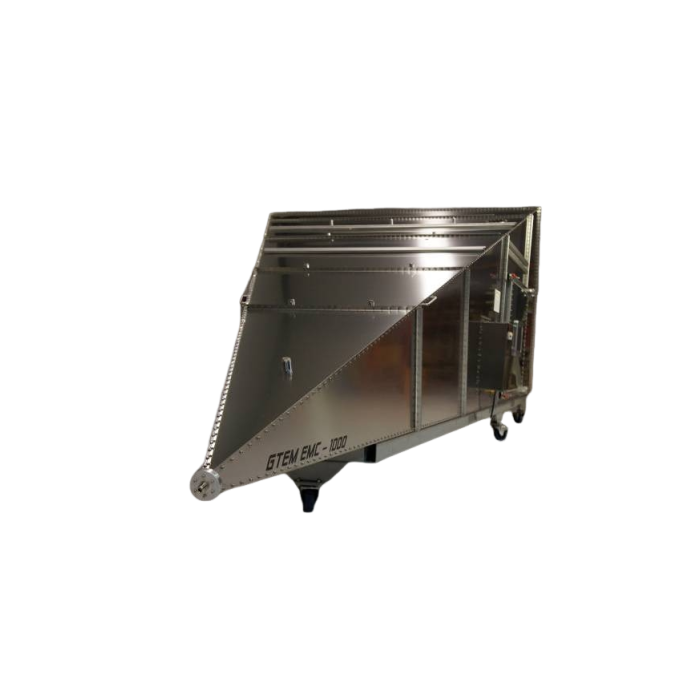

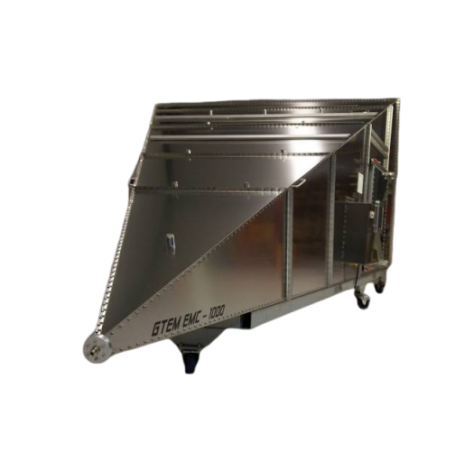

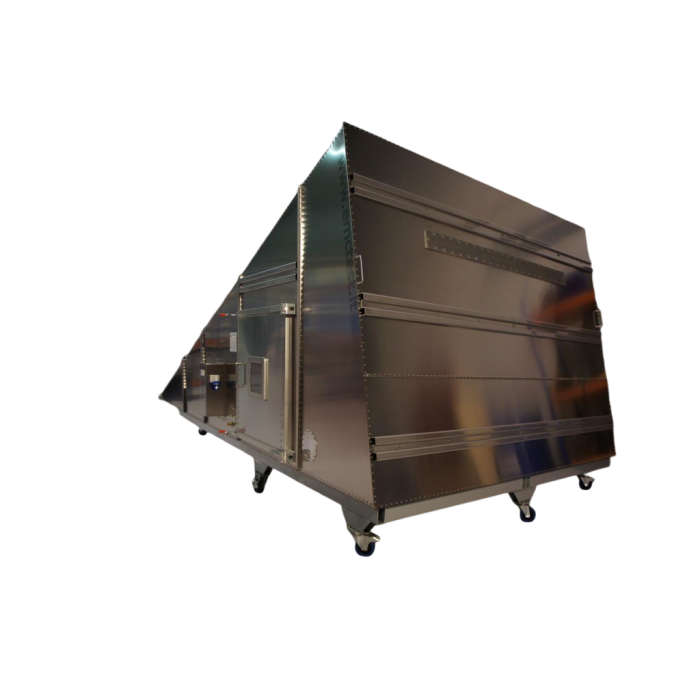

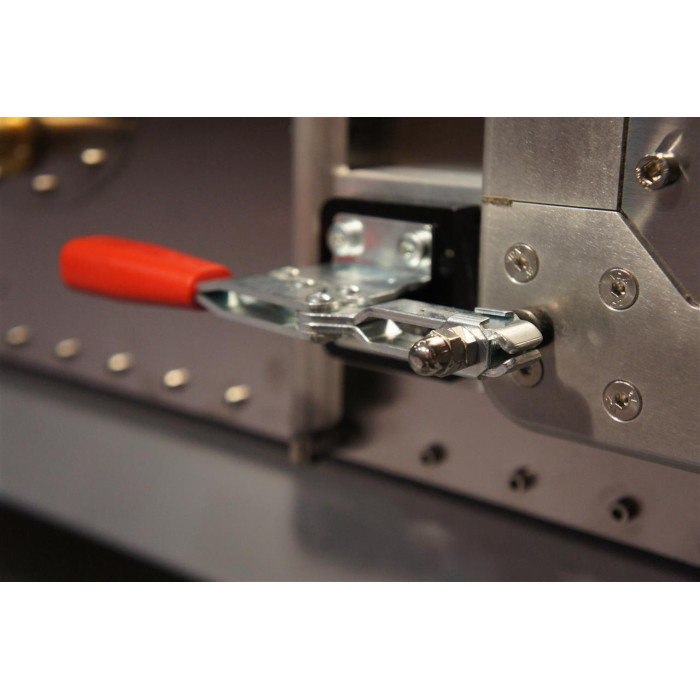

La cellule GTEM 100 kHz à 20 GHz : GTEM EMC 1000 - INOX est une cellule GTEM destinée aux mesures de compatibilité électromagnétique en émission rayonnée et en immunité.
Une cellule GTEM est un guide d’onde TEM dont la limite supérieure de fréquence est étendue jusqu’aux fréquences en gigahertz. Elle constitue une solution de mesure pour les essais d’émission et d’immunité, avec une plage de fréquences de 100 kHz à 20 GHz.
La GTEM EMC 1000 - INOX est optimisée pour les applications EMI et CEM, avec une construction entièrement en acier inoxydable, une puissance d’entrée maximale de 1000 W et une impédance nominale de 50 ohms.
Avantages
- Large plage de fréquences : fonctionnement de 100 kHz à 20 GHz.
- Puissance d’entrée élevée : jusqu’à 1000 W.
- Construction robuste : structure entièrement en acier inoxydable.
- Conception compacte : cellule GTEM optimisée pour les essais EMI et CEM.
- Blindage efficace : conception prévue pour limiter la contamination du champ interne.
- Configuration personnalisable : traversées et filtres entièrement configurables selon les besoins d’entrée et de sortie.
- Champ élevé avec faible puissance d’entrée : caractéristique indiquée dans le document fourni.
Caractéristiques principales
- Référence : GTEM EMC 1000 - INOX.
- Type : cellule GTEM.
- Plage de fréquences : 100 kHz à 20 GHz.
- Puissance d’entrée maximale : 1000 W.

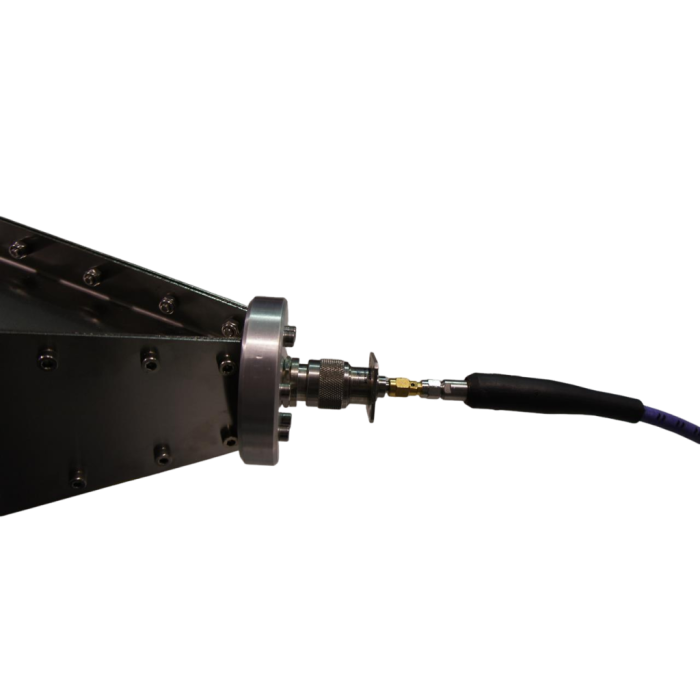

- Connecteur d’entrée : N femelle.
- Impédance nominale : 50 ohms.
- VSWR typique : 1:1,2.
- Filtre secteur : 2 x 230 V AC/DC 16 A.
- Traversées coaxiales RF : 1 x SMA femelle et 1 x N femelle.
- Autre traversée : 1 canal pour 3 câbles à fibre optique.
- Options installées : INOX, PLF-16S, FOPT-1, FT-N, FT-SMA, WHEEL 1000.
- Dimensions : 495 x 280 x 220 cm.
- Hauteur du septum : 1150 mm.
- Dimensions de porte : 80 x 80 cm.
- Zone uniforme ±3 dB : 41 x 41 x 37 cm.
- Dimensions maximales de l’équipement testé : 82 x 82 x 74 cm.
- Poids : 900 kg.
- Normes de référence : EN 61000-4-3 et EN 61000-4-20.
Applications typiques
- Essais EMI et essais EMS.
- Essais de rayonnement.
- Essais de susceptibilité.
- Applications de télécommunications.
- Applications biomédicales et dosimétriques.
- Étalonnage de capteurs isotropes.
- Essais de sensibilité de récepteur.
Pourquoi choisir la cellule GTEM 100 kHz à 20 GHz : GTEM EMC 1000 - INOX
La GTEM EMC 1000 - INOX est une solution adaptée aux laboratoires et environnements de test qui recherchent une cellule GTEM pour les essais d’émission et d’immunité, avec une plage de fonctionnement de 100 kHz à 20 GHz, une puissance d’entrée maximale de 1000 W et une construction robuste en acier inoxydable.
Son panneau technique configurable, ses traversées RF, son canal fibre optique et son filtre secteur permettent d’adapter la cellule aux besoins spécifiques des essais. ES France accompagne les utilisateurs dans le choix, l’intégration et la qualification de solutions RF et CEM adaptées aux contraintes de mesure, de test et de validation.
