Description

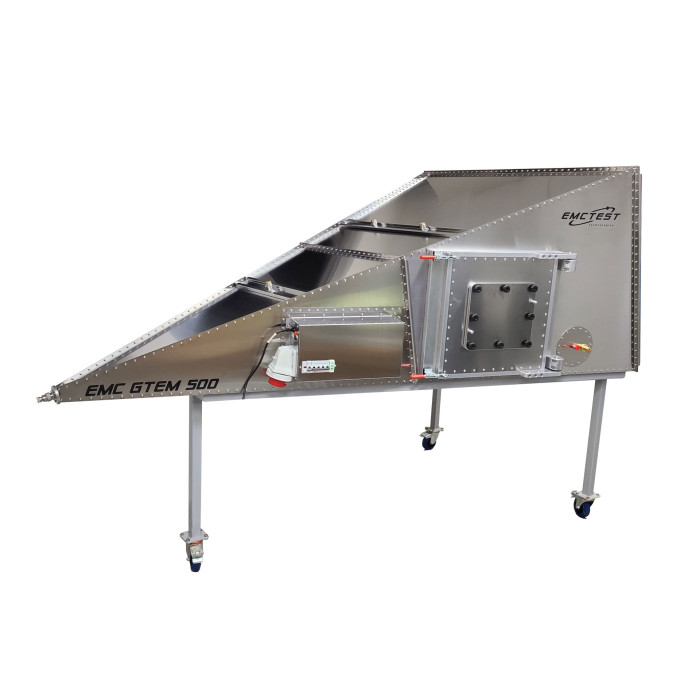

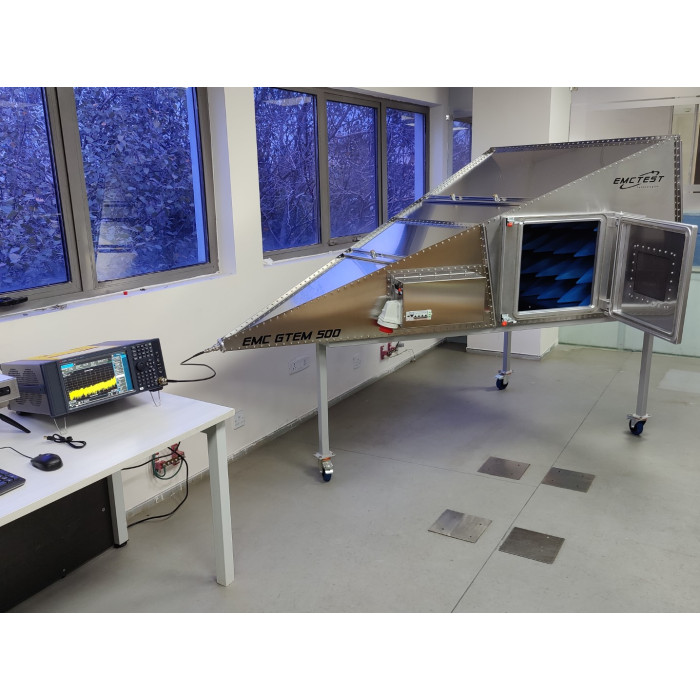

La cellule GTEM 100 kHz à 20 GHz : GTEM EMC 500 est une cellule GTEM destinée aux mesures de compatibilité électromagnétique, notamment pour les essais d’émission rayonnée et d’immunité.
Une cellule GTEM est un guide d’onde TEM dont la limite supérieure de fréquence est étendue jusqu’aux fréquences en gigahertz. Elle est conçue comme une solution de mesure pour les essais CEM, avec une plage de fonctionnement de 100 kHz à 20 GHz.
La GTEM EMC 500 présente une puissance d’entrée maximale de 250 W, une impédance nominale de 50 ohms et une zone uniforme de 20 x 20 x 15 cm à ±3 dB.
Avantages
- Large bande de fonctionnement : plage de fréquences de 100 kHz à 20 GHz.
- Optimisée pour les essais EMI et CEM : adaptée aux mesures d’émission et d’immunité.
- Conception compacte : format adapté aux essais sur équipements de dimensions limitées.
- Blindage efficace : conception prévue pour préserver l’environnement de champ interne.
- Configuration personnalisable : traversées et filtres configurables selon les besoins de test.
- Champs élevés avec faible puissance d’entrée : caractéristique indiquée dans le document fourni.
- Construction robuste : structure indiquée comme entièrement réalisée en acier inoxydable renforcé.
Caractéristiques principales
- Référence : GTEM EMC 500.
- Type : cellule GTEM.
- Plage de fréquences : 100 kHz à 20 GHz.
- Puissance d’entrée maximale : 250 W.
- Connecteur d’entrée : N femelle.
- Impédance nominale : 50 ohms.
- VSWR typique : 1:1,2.
- Filtre secteur : 2 x 230 V AC/DC 16 A.
- Traversées coaxiales RF : 1 x SMA femelle et 1 x N femelle.
- Autre traversée : 1 canal pour câble à fibre optique.
- Options installées : PLF-16S, FOPT-1, FT-N et FT-SMA.
- Dimensions : 300 x 168 x 115 cm.
- Hauteur du septum : 500 mm.

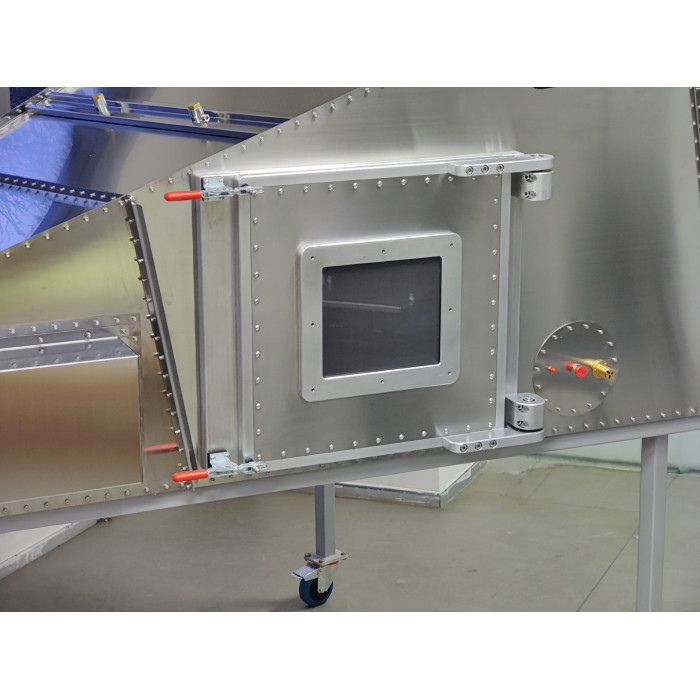

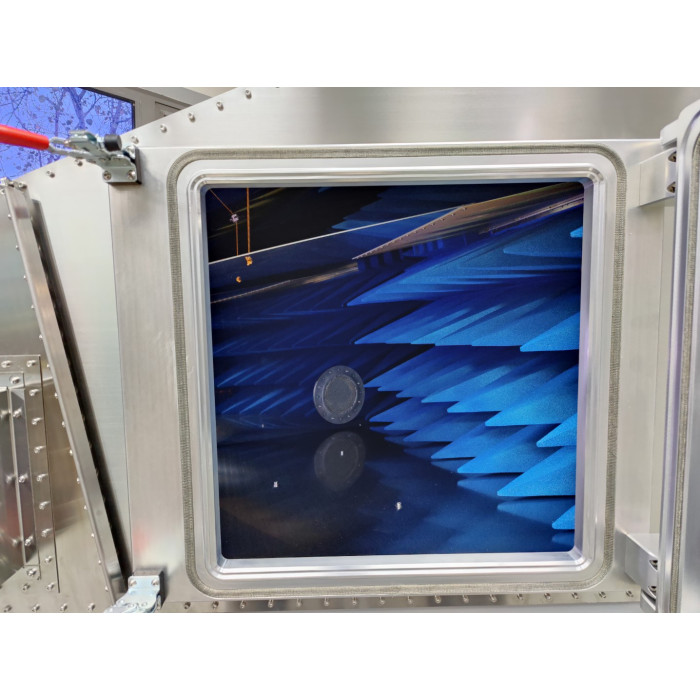

- Dimensions de porte : 40 x 40 cm.
- Zone uniforme ±3 dB : 20 x 20 x 15 cm.
- Dimensions maximales de l’équipement testé : 40 x 40 x 30 cm.
- Poids : 150 kg.
- Normes de référence : EN 61000-4-3 et EN 61000-4-20.
Applications typiques
- Essais EMI et essais EMS.
- Essais de rayonnement.
- Essais de susceptibilité.
- Applications de télécommunications.
- Applications biomédicales et dosimétriques.
- Étalonnage de capteurs isotropes.
- Essais de sensibilité de récepteur.
Pourquoi choisir la cellule GTEM 100 kHz à 20 GHz : GTEM EMC 500
La GTEM EMC 500 est une solution adaptée aux essais CEM nécessitant une cellule GTEM large bande, avec une plage de fréquences de 100 kHz à 20 GHz, une puissance d’entrée maximale de 250 W et une zone uniforme de 20 x 20 x 15 cm.
Ses traversées RF, son canal fibre optique et son filtre secteur permettent de répondre à différents besoins de configuration pour les essais. ES France accompagne les utilisateurs dans le choix, l’intégration et la qualification de solutions RF et CEM adaptées aux contraintes de mesure, de validation et de préconformité.
