Description

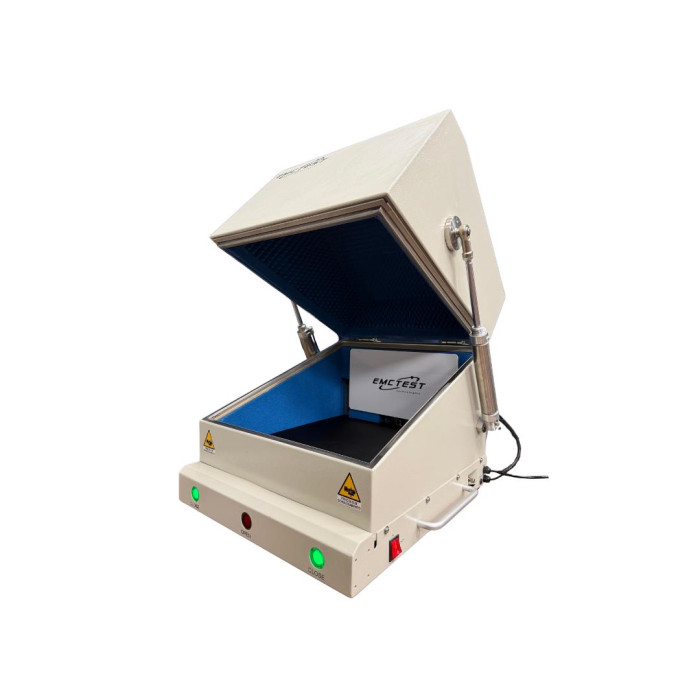

La chambre blindée RF 800 MHz à 8 GHz : EMC-SHC-LAP est une chambre blindée conçue pour les essais de dispositifs de communication de type ordinateur portable, ainsi que pour d’autres équipements aux formats comparables utilisés dans les bandes ISM ou GSM/UMTS.
Elle permet de créer un environnement fortement isolé pour réaliser des mesures RF sensibles, avec une plage de fonctionnement de 800 MHz à 8 GHz et une performance de blindage de 80 dB à 2,4/5,8 GHz et de 75 dB à 7,5 GHz.

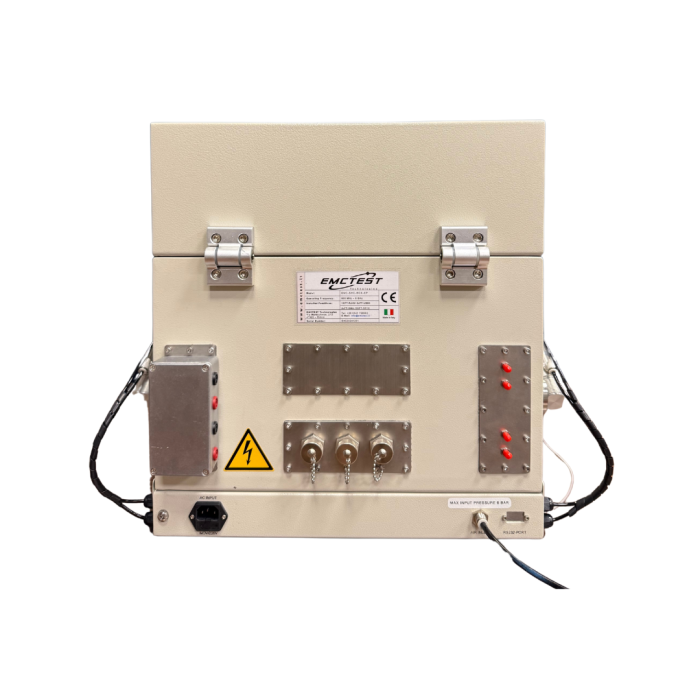

Sa conception modulaire permet d’adapter les connexions d’entrée et de sortie aux besoins de l’application grâce à un panneau technique configurable.
Avantages
- Blindage RF élevé : performance de blindage indiquée à 80 dB à 2,4/5,8 GHz et 75 dB à 7,5 GHz.
- Format adapté aux ordinateurs portables : dimensions internes de 43 x 44 x 31 cm.
- Conception modulaire : options de connexions configurables selon les besoins de test.
- Ouverture pneumatique : système d’ouverture commandé par boutons.
- Absorbants RF internes en option : atténuation RF typique de -80 dB à 2,4/5,8 GHz.
- Compatibilité avec les essais à 2,4/5,8 GHz : adaptée aux mesures dans ces bandes de fréquences.
Caractéristiques principales
- Référence : EMC-SHC-LAP.
- Type : chambre blindée RF.
- Matériau : métal.
- Couleur : blanc et gris.
- Certification : marquage CE et conformité IEEE 299.
- Fréquence de fonctionnement : 800 MHz à 8 GHz.
- Performance de blindage : ≥ 80 dB à 2,4/5,8 GHz et ≥ 75 dB à 7,5 GHz.
- Dimensions extérieures : 54 x 56 x 40 cm.
- Dimensions intérieures : 43 x 44 x 31 cm.
- Poids : environ 50 kg.

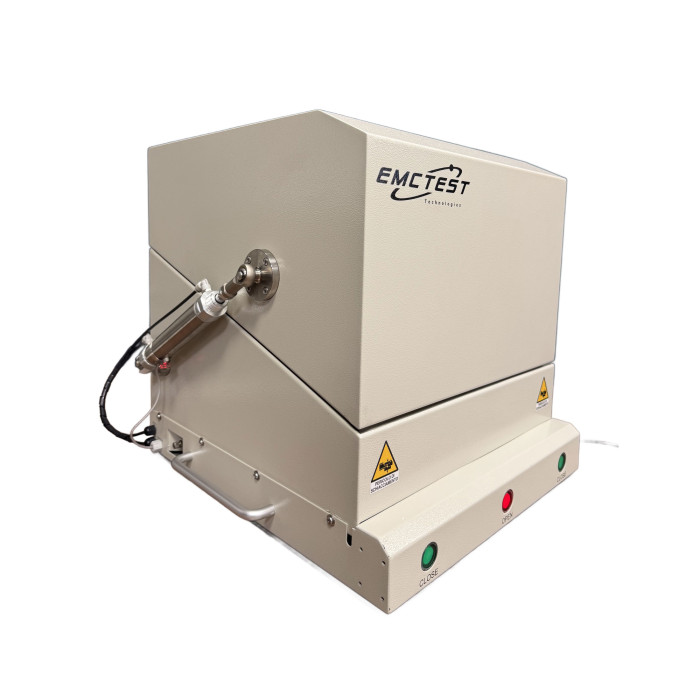

- Système d’ouverture : système pneumatique contrôlé par boutons.

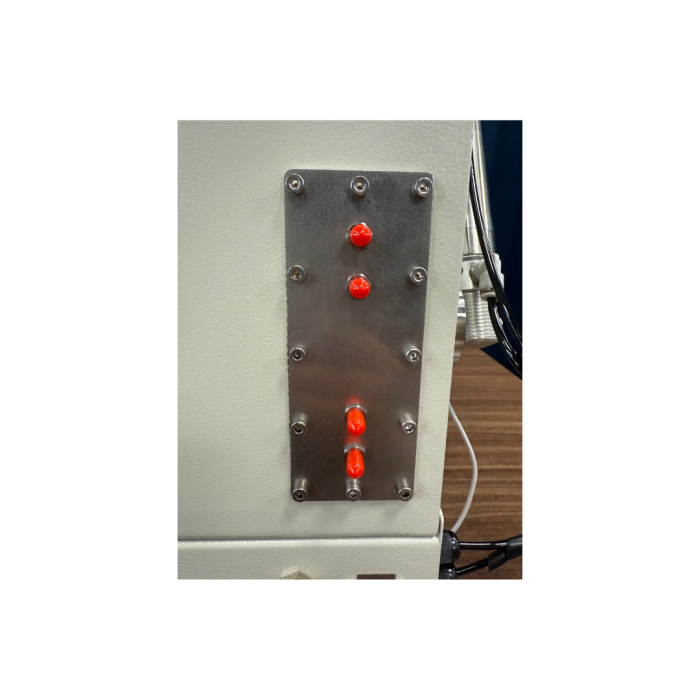

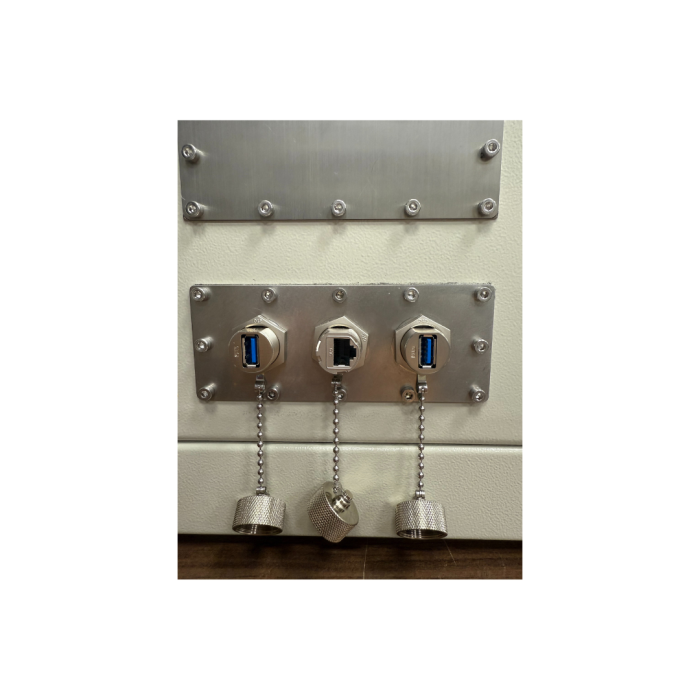

- Options de connexions : SMA, USB, HDMI, RJ45, RS232, DB25, DB9, AC, DC.
- Option de mesure : antenne de mesure Bluetooth sur demande.
- Filtres de ligne : possibilité d’intégrer des filtres pour alimentations AC et DC jusqu’à 1000 V.
Applications typiques
- Essais RF sur ordinateurs portables et dispositifs de communication de dimensions comparables.
- Tests de dispositifs ISM.
- Tests de dispositifs GSM/UMTS.
- Mesures à 2,4 GHz et 5,8 GHz.
- Mesures sensibles nécessitant un environnement blindé.
Pourquoi choisir la chambre blindée RF 800 MHz à 8 GHz : EMC-SHC-LAP
La EMC-SHC-LAP est une solution adaptée aux essais RF nécessitant une chambre blindée de dimensions compatibles avec des ordinateurs portables ou des dispositifs de communication de taille similaire. Sa plage de fonctionnement de 800 MHz à 8 GHz, son blindage élevé et son panneau technique modulaire permettent de l’adapter à différentes configurations de test.
ES France accompagne les utilisateurs dans le choix, l’intégration et la qualification de solutions RF adaptées aux contraintes de mesure, d’essai et de validation en environnement blindé.
