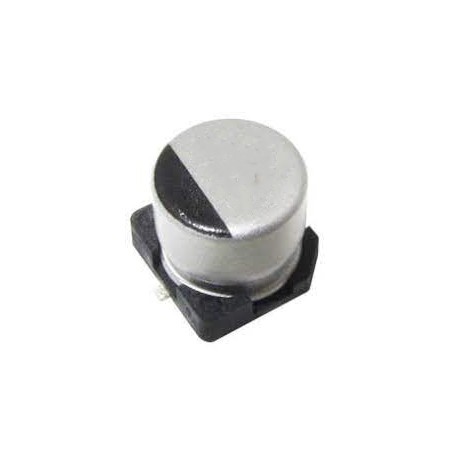

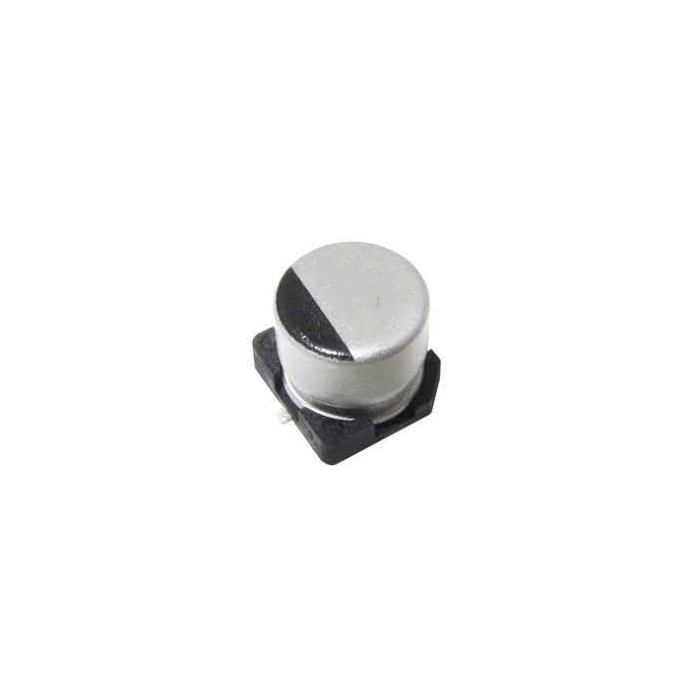

Condensateur électrolytique CMS haute température : Série TKH Agrandir l'image

Condensateur électrolytique CMS haute température : Série TKH | UFCapacitors

Conforme à la directive RoHS et REACH, sans halogène

Plus de détails

Livre blanc : Supercondensateurs pour RTC Livre Blanc : Comparaison des condensateurs

Téléchargement

Documentation Série TKH

Téléchargez ce fichier (900.08k)

Description

Caractéristiques techniques :

  • Plage de température élevée : Jusqu'à +125° C
  • Convient pour l'équipement automobile
  • Durée de vie de la charge de 1000~5000 heures
  • Conforme à la directive RoHS et REACH
  • Sans halogène

Spécifications :

Item  Characteristics
Operation Temperature Range -40 ~ +125°C
Voltage Range 10 ~ 450V
Capacitance Range 3.3 ~ 4700μF
Capacitance Tolerance ±20% at 120Hz, 20°C
Leakage Current

Leakage current ≤0.03CV or 4μA (10V~100V), whichever is greater (after 2 minutes application of rated voltage at 20°C)

Leakage current ≤0.04CV + 100μA (160V~450V), whichever is greater (after 2 minutes application of rated voltage at 20°C)

C: Nominal capacitance (μF) , V: Rated voltage (V)
Dissipation Factor (tan δ) Measurement frequency : 120Hz, Temperature : 20°C
Rated Voltage (V) 10 16 25 35 50 63 100 160-250 400-450
tan δ (max.) ∅4~∅10 0,24 0,2 0,16 0,14 0,14 0,18 0,18
∅12.5~∅18 0,22 0,18 0,16 0,14 0,12 0,14 0,1 0,2 0,2
Stability at Low Temperature Rated Voltage (V)

Measurement frequency : 120Hz		 10 16 25 35-100 160-250 400-450
Impedance Ratio
ZT/Z20 (max.)		 ∅4~∅10 Z(-25°C) / Z(20°C) 4 3 2 2
Z(-40°C) / Z(20°C) 10 8 6 4
∅12.5~∅18 Z(-25°C) / Z(20°C) 4 3 2 2 3 6
Z(-40°C) / Z(20°C) 8 6 4 3 6 10
Load Life

(The characteristics listed below shall be satisfied when the capacitors are restored to 20°C after the rated voltage is applied for the specified time at 125°C.)		 Size (mm) Life Time (hours)
∅6.3 1000
∅D8, ∅10 (10~100V) 2000
∅D12.5~18 (160~450V) 2000
∅D12.5~18 (10~100V) 5000
Capacitance Change Within ±30% of initial value
Dissipation Factor 300% or less of initial specified value
Leakage Current Initial specified value or less
Shelf Life After leaving capacitors under no load at 125°C for 1000 hours, they meet the specified value for load life characteristics listed above.
Resistance to Soldering Heat After reflow soldering and restored at room temperature, they meet the characteristics listed below.
Capacitance Change Within ±10% of initial value
Dissipation Factor Initial specified value or less
Leakage Current Initial specified value or less
Marking Black print on the case top.
