Description

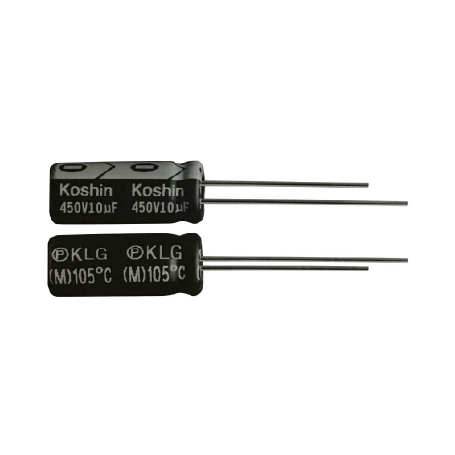

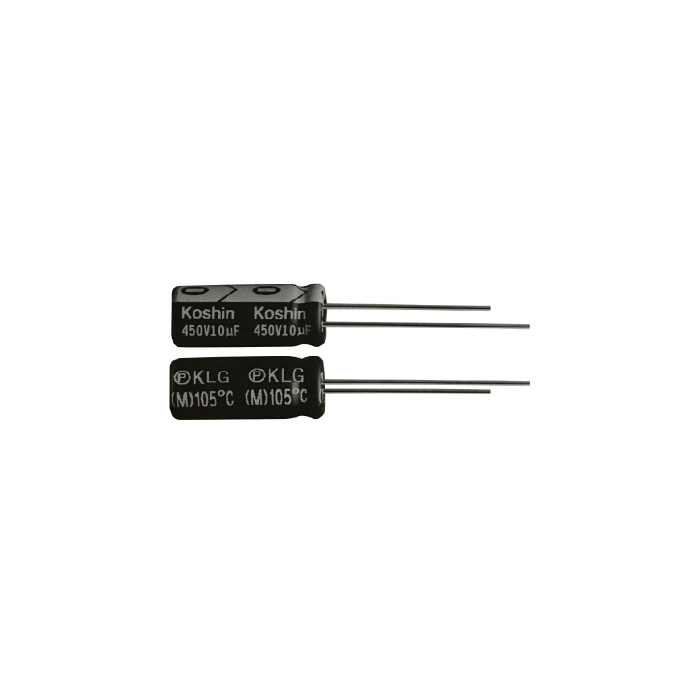

La série KLG de Koshin est une gamme de condensateurs électrolytiques aluminium radiaux miniatures conçus pour les applications exigeantes nécessitant haute fiabilité et longue durée de vie. Elle offre une durée de vie de 8000 à 12000 heures à 105°C et de 2000 à 3000 heures à 130°C.
Conforme RoHS et répondant à la norme JIS C 5101-4 (IEC60384), la série KLG est particulièrement adaptée aux applications d’éclairage LED, lampes à économie d’énergie et ballasts électroniques, ainsi qu’aux modules d’alimentation pour équipements RF et industriels.
Avantages
- Très longue durée de vie : jusqu’à 12000h à 105°C
- Fonctionnement possible jusqu’à 130°C
- Haute fiabilité thermique
- Bonne tenue au ripple current (100kHz)
- Faible courant de fuite
- Format radial miniature pour intégration PCB
- Conformité RoHS
Caractéristiques principales
- Technologie : Condensateur électrolytique aluminium radial
- Plage de tension nominale : 160V, 200V, 250V, 350V, 400V, 450V
- Plage de capacité : 2,2µF à 220µF
- Tolérance capacitive : ±20% (120Hz, 20°C)
- Température de fonctionnement : -40°C à +105°C
- Durée de vie :
- 8000 à 12000h à 105°C
- 2000 à 3000h à 130°C
- Tangente de l’angle de perte (tan δ) : typiquement 0,15
- Courant de fuite : ≤0,03CV ou 3µA (après 2 minutes, à 20°C)
- Durée de stockage : 1000h à 105°C
- Norme : JIS C 5101-4 (IEC60384)
Applications typiques
- Alimentations haute tension
- Drivers LED industriels
- Ballasts électroniques
- Modules RF nécessitant filtrage DC stable
- Équipements télécom et industriels
Pourquoi choisir la série KLG
La série KLG est conçue pour les environnements où la stabilité thermique et la longévité sont critiques. Sa capacité à fonctionner jusqu’à 130°C en fait une solution idéale pour les conceptions soumises à des contraintes thermiques élevées.
Avec sa durée de vie étendue jusqu’à 12000 heures à 105°C et ses performances constantes en courant d’ondulation, elle constitue un choix fiable pour les systèmes industriels et RF exigeants.
Spécifications et modèles disponibles
| Tension nominale | Plage de capacité | Température max | Durée de vie |
|---|
| 160V – 250V |
2,2µF à 220µF |
105°C / 130°C |
8000–12000h (105°C) |
| 350V – 450V |
1µF à 100µF |
105°C / 130°C |
8000–12000h (105°C) |
