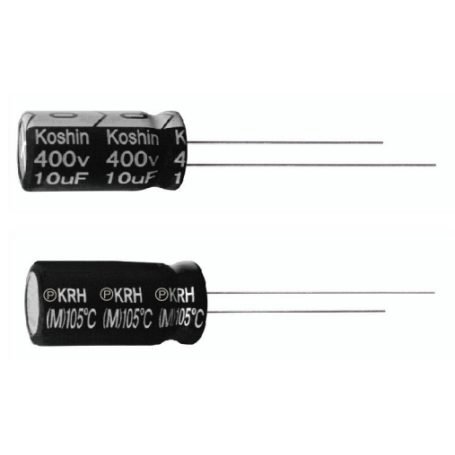

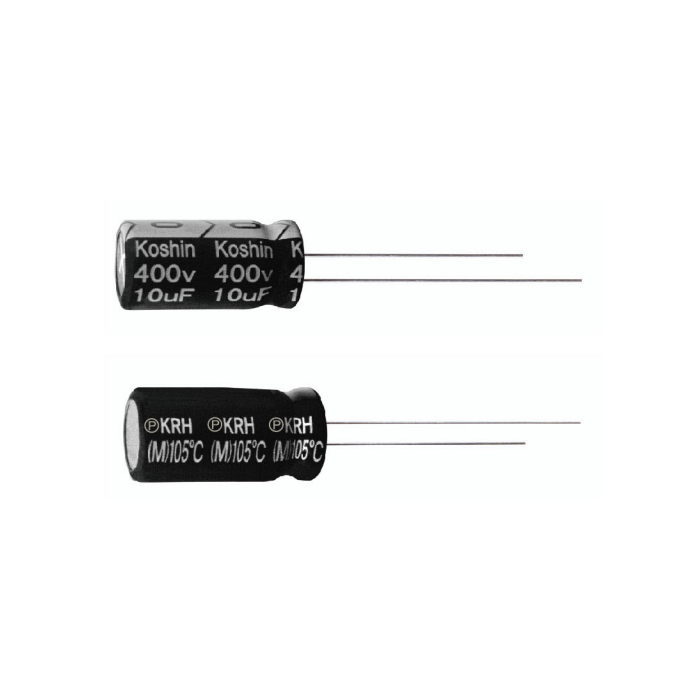

Condensateurs électrolytiques aluminium miniatures 105°C – Longue durée de vie 5000h : Série KRH | KOSHIN

La série KRH de Koshin est une gamme de condensateurs électrolytiques aluminium radiaux miniatures conçus pou une utilisation jusqu’à 105°C avec une durée de vie garantie de 5000 heures (3000h pour Ø5 et Ø6.3).

Cette série couvre une large plage de tensions de 6,3V à 450V et de 0,1µF à 22000µF selon modèle, offrant une solution fiable pour les fonctions de filtrage, découplage et lissage DC dans les équipements industriels et RF. Conforme RoHS, elle répond à la norme JIS C 5101-4 (IEC60384).

Avantages

• Durée de vie 5000h à 105°C
• Très large gamme de tensions : 6,3V à 450V
• Large plage de capacités : 0,1µF à 22000µF
• Bonne tenue au ripple current jusqu’à 120kHz
• Faible courant de fuite
• Format radial miniature adapté aux PCB compacts
• Conformité RoHS

Caractéristiques principales

• Technologie : Condensateur électrolytique aluminium radial
• Température de fonctionnement :
  • -40°C à +105°C (6,3V à 100V)
  • -25°C à +105°C (160V à 450V)
• Tolérance capacitive : ±20% (120Hz, 20°C)
• Courant de fuite :
  • ≤0,01CV ou 3µA (≤100V)
  • ≤0,03CV ou 3µA (≥160V)
• Tangente de l’angle de perte (tan δ) : 0,08 à 0,22 selon tension
• Endurance à 105°C :
  • Variation de capacité : ±20%
  • Tan δ : ≤200% de la valeur initiale
  • Courant de fuite : ≤ valeur initiale spécifiée
• Durée de stockage : 1000h à 105°C
• Norme : JIS C 5101-4 (IEC60384)

Applications typiques

• Alimentations linéaires et à découpage (SMPS)
• Filtrage DC pour modules RF
• Découplage sur cartes électroniques industrielles
• Équipements télécom et instrumentation
• Applications générales de lissage et stockage d’énergie

Pourquoi choisir la série KRH

La série KRH offre un excellent compromis entre compacité, fiabilité thermique et large plage de tension. Sa couverture de 6,3V à 450V permet d’adresser aussi bien les circuits basse tension que les étages haute tension dans les systèmes industriels et RF.

Grâce à sa durée de vie de 5000 heures à 105°C et ses bonnes performances en courant d’ondulation, elle constitue une solution robuste pour les environnements exigeants.
