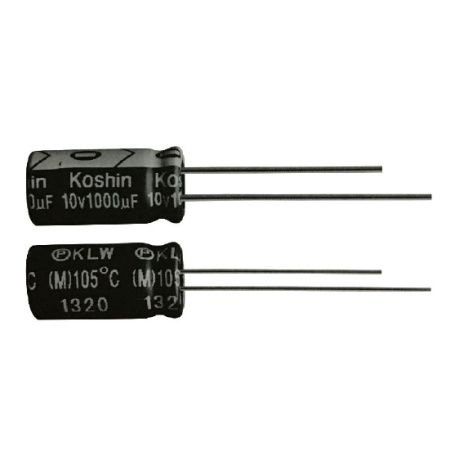

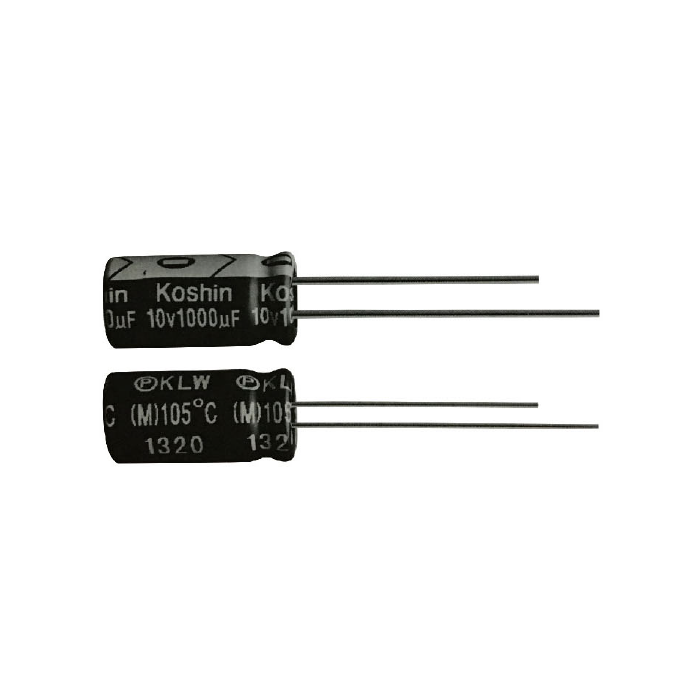

Condensateur électrolytique aluminium miniature 105°C – High Ripple Current & Low Impedance : Série KLW | KOSHIN

La série KLW de Koshin est une gamme de condensateurs électrolytiques aluminium radiaux miniatures conçus pour des applications à fort courant d’ondulation (High Ripple Current) et faible impédance (Low Impedance).

Utilisable jusqu’à 105°C, avec une durée de vie comprise entre 4000 et 10000 heures (et 2000 heures à 130°C), la série KLW est particulièrement adaptée aux alimentations à découpage, convertisseurs DC-DC, onduleurs AC-DC / DC-AC et applications LCD Monitor.

Conforme RoHS, elle répond à la norme JIS C 5101-4 (IEC60384).

Avantages

• Faible impédance (Low ESR)
• Fort ripple current à 100kHz
• Durée de vie élevée : jusqu’à 10000h à 105°C
• Fonctionnement possible jusqu’à 130°C
• Optimisé pour alimentations haute fréquence
• Format radial compact
• Conformité RoHS

Caractéristiques principales

• Technologie : Condensateur électrolytique aluminium radial Low Impedance
• Plage de tension nominale : 6,3V à 100V
• Plage de capacité : 22µF à 12000µF (selon tension)
• Température de fonctionnement : -40°C à +105°C
• Tolérance capacitive : ±20% (120Hz, 20°C)
• Courant de fuite : ≤0,01CV ou 3µA (après 2 minutes)
• Tangente de l’angle de perte (tan δ) : 0,09 à 0,24 selon tension
• Endurance à 105°C (avec ripple) :
  • 6,3–10V : 4000h
  • 16–100V : 5000 à 10000h selon diamètre
  • 2000h à 130°C
• Durée de stockage : 1000h à 105°C

Applications typiques

• Alimentations à découpage (SMPS)
• Convertisseurs DC-DC
• Onduleurs AC-DC / DC-AC
• Alimentations pour moniteurs LCD
• Modules électroniques industriels et RF

Pourquoi choisir la série KLW

La série KLW combine faible ESR, fort courant d’ondulation et longue durée de vie, ce qui en fait une solution idéale pour les circuits d’alimentation soumis à des contraintes dynamiques élevées.

Sa capacité à fonctionner jusqu’à 130°C et sa robustesse à 105°C assurent une excellente fiabilité dans les environnements industriels, électroniques et RF exigeants.

Spécifications et modèles disponibles
