Description

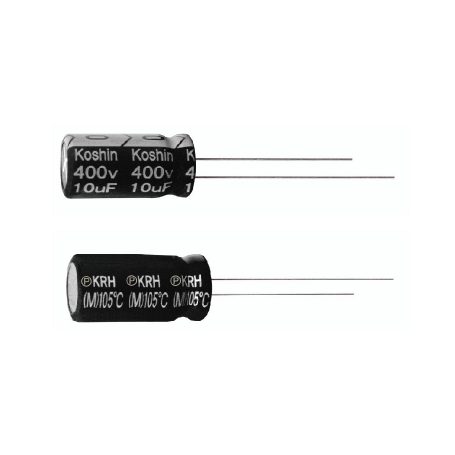

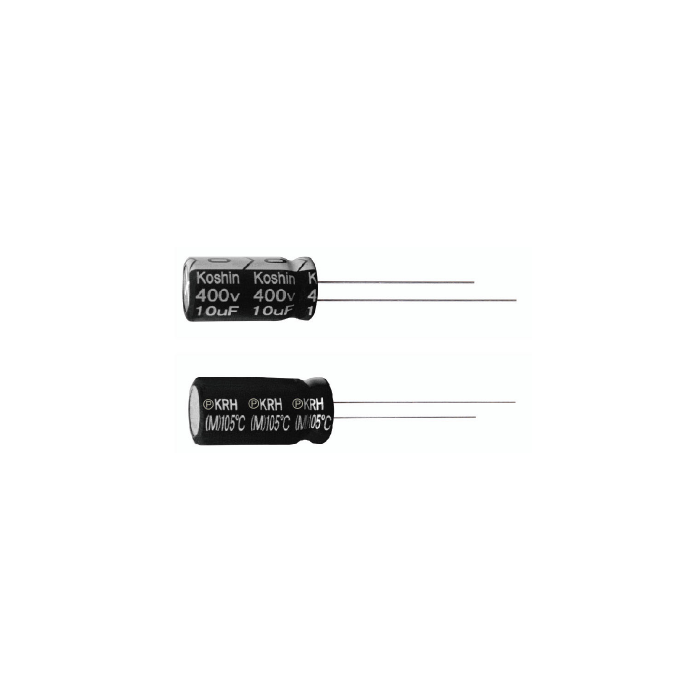

La série KRH de Koshin est une gamme de condensateurs électrolytiques aluminium miniatures radiaux conçue pour une utilisation jusqu’à 105°C avec une longue durée de vie garantie de 5000 heures (3000 heures pour Ø5 et Ø6.3 mm). Cette série couvre une large plage de tensions de 6.3V à 450V, ce qui la rend adaptée aussi bien aux circuits basse tension qu’aux applications haute tension.
Conforme RoHS, la série KRH offre une solution fiable pour les alimentations industrielles, équipements RF et systèmes électroniques embarqués.
Avantages
- Longue durée de vie : 5000 h à 105°C (3000 h pour petits diamètres)
- Large plage de tension : 6.3V à 450V DC
- Large gamme de capacités jusqu’à 22000 µF (selon tension)
- Faible courant de fuite
- Bonne tenue au ripple current
- Format miniature radial pour intégration compacte
- Conformité JIS-C-5101-4 (IEC60384)
Caractéristiques principales
- Type : Condensateur électrolytique aluminium radial
- Série : KRH
- Température de fonctionnement :
- -40°C à +105°C (6.3V à 100V)
- -25°C à +105°C (160V à 450V)
- Plage de tension nominale : 6.3V, 10V, 16V, 25V, 35V, 50V, 63V, 100V, 160V, 200V, 250V, 350V, 400V, 450V
- Plage de capacité :
- Jusqu’à 22000 µF (basse tension)
- Jusqu’à 330 µF (haute tension)
- Tolérance de capacité : ±20% (20°C, 120Hz)
- Facteur de dissipation (tan δ) : selon tension nominale
- Endurance (105°C, ripple appliqué) :
- Ø5 à Ø6.3 mm : 3000 h
- Ø ≥ 8 mm : 5000 h
- Stockage à 105°C (1000h) : variation capacité ≤ ±20%, tan δ ≤ 200% valeur initiale
- Montage : traversant (radial)
Applications typiques
- Alimentations à découpage (SMPS)
- Cartes d’alimentation industrielles
- Équipements RF & Hyperfréquences
- Systèmes embarqués
- Instrumentation et contrôle industriel
- Applications basse et haute tension
Pourquoi choisir la série KRH
La série KRH constitue une solution polyvalente couvrant une très large plage de tensions et de capacités, tout en garantissant une excellente stabilité électrique à 105°C. Sa compacité et sa robustesse en font un choix idéal pour les applications industrielles, RF et d’alimentation nécessitant fiabilité et longévité.
