Description

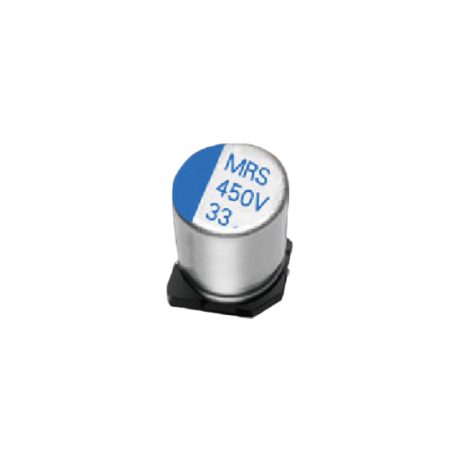

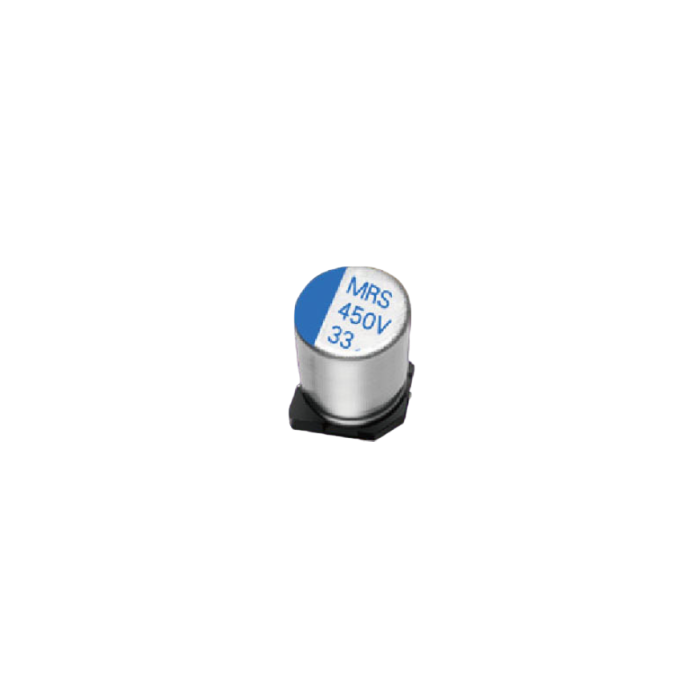

La série MRS de Koshin est une gamme de condensateurs électrolytiques aluminium CMS verticaux couvrant une large plage de tension de 4 à 450 VDC. Conçue pour des applications CD/DVD-ROM, navigation et LCD MT/TV, elle offre une durée de vie garantie de 2000 heures à 85°C, tout en étant conforme RoHS et sans halogène.
Disponible dans des formats allant de Ø4 x 5,4 mm à Ø18 x 21,5 mm, cette série permet de répondre aux contraintes d’intégration des cartes électroniques compactes comme aux applications nécessitant des tensions élevées.
Avantages
- Large plage de tension : 4 à 450 VDC
- Format CMS vertical adapté à l’assemblage automatisé
- Durée de vie 2000 h à 85°C
- Plage de température : -40°C à +85°C
- Large choix de dimensions et de capacités
- Conforme RoHS – Halogen-free
Caractéristiques principales
- Technologie : Aluminium Electrolytic Capacitor SMD vertical
- Plage de capacité : 1 µF à 10 000 µF (selon tension)
- Plage de tension nominale : 4 / 6,3 / 10 / 16 / 25 / 35 / 50 / 63 / 100 / 160 / 200 / 250 / 400 / 450 V
- Tolérance : ±20 % (à 20°C, 120 Hz)
- Courant de fuite : ≤ 0,01CV ou 3 µA (selon modèle et tension)
- Endurance : 2000 heures à 85°C sous tension nominale
- Coefficient de fréquence courant d’ondulation : spécifié de 120 Hz à 100 kHz
- Dimensions disponibles : Ø4 à Ø18 mm – hauteur 5,4 à 21,5 mm
Applications typiques
- Alimentations AC/DC et DC/DC
- Équipements LCD / TV
- Systèmes de navigation
- Électronique industrielle
- Cartes nécessitant condensateurs CMS haute tension
Pourquoi choisir la série MRS
La série MRS se distingue par sa très large plage de tension jusqu’à 450V en format CMS vertical, ce qui en fait une solution idéale pour les alimentations et circuits nécessitant des condensateurs compacts haute tension. Son éventail de capacités jusqu’à 10 000 µF et ses nombreux formats mécaniques permettent une grande flexibilité de conception.
Distribuée par ES France – Département RF & Hyperfréquences, la série MRS bénéficie d’un accompagnement technique pour optimiser le choix des valeurs et dimensions selon votre application.
