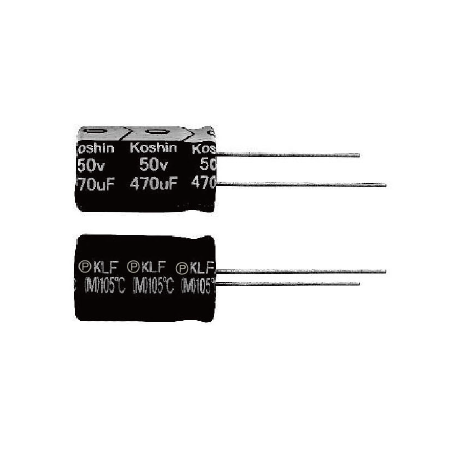

Condensateurs électrolytiques aluminium miniatures 105°C – Longue durée de vie 5000 à 10000h : Série KLF | KOSHIN

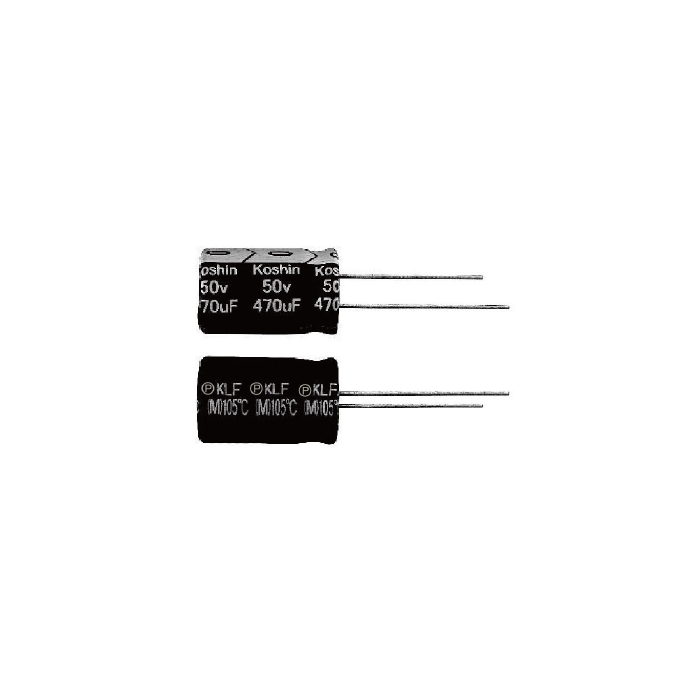

La série KLF de Koshin est une gamme de condensateurs électrolytiques aluminium radiaux miniatures conçus pour une utilisation jusqu’à 105°C avec une durée de vie garantie de 5000 à 10000 heures selon le diamètre du boîtier.

Cette série couvre une large plage de tensions nominales de 10V à 450V et offre un excellent compromis entre compacité, endurance thermique et performance en courant d’ondulation (ripple current). Conforme RoHS, elle répond à la norme JIS C 5101-4 (IEC60384).

Avantages

• Température de fonctionnement étendue : -40°C à +105°C (≤50V) / -25°C à +105°C (≥160V)
• Durée de vie élevée : 5000 à 10000h à 105°C
• Large plage de tension : 10V à 450V
• Faible courant de fuite
• Bonne tenue au ripple current à 100kHz
• Format radial compact pour intégration sur PCB
• Conformité RoHS

Caractéristiques principales

• Technologie : Condensateur électrolytique aluminium radial
• Plage de tension nominale : 10V, 16V, 25V, 35V, 50V, 160V, 200V, 250V, 350V, 400V, 450V
• Plage de capacité : 6,8µF à 3300µF (selon tension)
• Tolérance capacitive : ±20% (120Hz, 20°C)
• Courant de fuite :
  • ≤0,01CV ou 3µA (≤50V)
  • ≤0,03CV ou 3µA (≥160V)
• Tangente de l’angle de perte (tan δ) : typiquement 0,10 à 0,19 selon tension
• Endurance à 105°C (avec ripple) :
  • Variation de capacité : ±20%
  • Tan δ : ≤200% de la valeur initiale
  • Courant de fuite : ≤ valeur spécifiée initiale
• Durée de stockage : 1000h à 105°C
• Coefficient de fréquence (ripple current) : 0,50 (120Hz) à 1,00 (≥100kHz)
• Coefficient de température (ripple current) : 2,00 (≤60°C), 1,40 (85°C), 1,00 (105°C)

Applications typiques

• Alimentations linéaires et à découpage (SMPS)
• Drivers LED
• Cartes d’alimentation industrielles
• Équipements électroniques embarqués
• Applications générales de filtrage et de lissage DC

Pourquoi choisir la série KLF

La série KLF offre une solution fiable pour les applications nécessitant une longue durée de vie à 105°C et une bonne tenue en courant d’ondulation. Sa large couverture de tensions, de 10V à 450V, permet d’adresser aussi bien les étages basse tension que les sections haute tension d’alimentations.

Son format miniature radial facilite l’intégration sur PCB tout en garantissant stabilité électrique et robustesse thermique pour les environnements industriels exigeants.

Spécifications et modèles disponibles
