Description

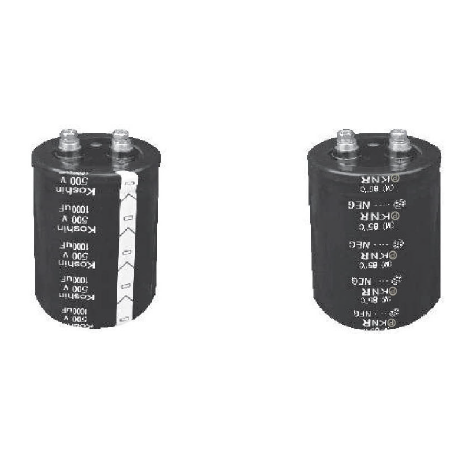

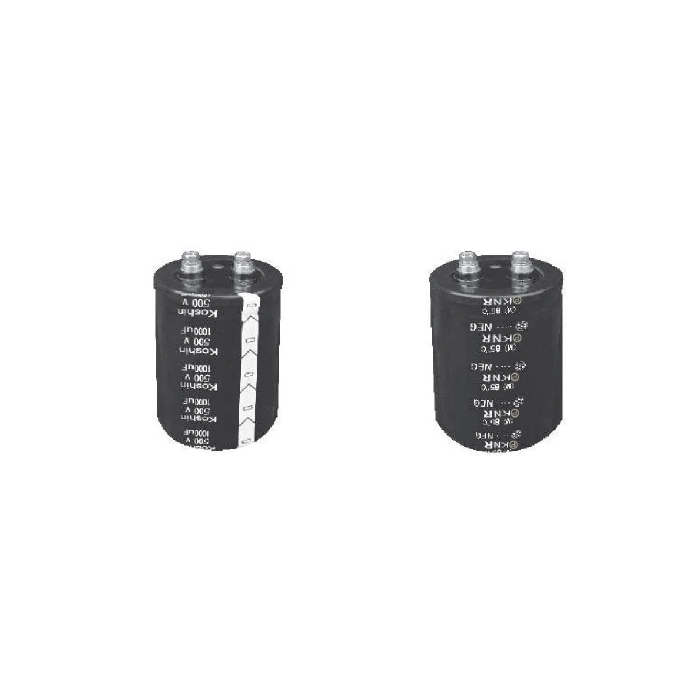

La série KNR de Koshin est une gamme de condensateurs électrolytiques aluminium à bornes à vis (screw terminal) conçue pour les applications haute capacité et fort courant d’ondulation. Cette série miniaturisée garantit une durée de vie de 5000 heures à 85°C et couvre une large plage de tensions jusqu’à 550 VDC.
Grâce à leur conception robuste et à leurs bornes à vis, les condensateurs KNR sont adaptés aux applications industrielles de puissance et aux environnements exigeants.
Avantages
- Bornes à vis robustes (screw terminal)
- High Ripple Current
- Haute capacité disponible
- Plage de tension étendue : 10 V à 550 VDC
- Durée de vie : 5000 h à 85°C
- Format miniaturisé pour forte densité énergétique
- Conformité RoHS
- Montage possible avec équerres 2 ou 3 pattes
Caractéristiques principales
- Plage de température : -40°C à +85°C (10–100 V) / -25°C à +85°C (160–550 V)
- Tension nominale : 10 V à 550 VDC
- Tolérance de capacité : ±20% (à 20°C, 120 Hz)
- Durée de vie : 5000 heures à 85°C (avec courant d’ondulation appliqué)
- Courant de fuite : < 3√CV µA ou 5 mA (la plus grande des deux valeurs)
- Facteur de dissipation (tan δ) : selon tension nominale
- Normes applicables : JIS-C-5102 et JIS-C-5141
- Boîtier aluminium cylindrique avec évent de sécurité
- Diamètres disponibles : Ø35 mm à Ø100 mm
Applications typiques
- Alimentations industrielles haute puissance
- Convertisseurs AC/DC et DC/DC
- Onduleurs et variateurs de vitesse
- Systèmes d’énergie et stockage
- Équipements télécom et infrastructures RF
- Systèmes ferroviaires et industriels lourds
Pourquoi choisir les condensateurs Koshin série KNR
Les KNR Koshin sont conçus pour les applications nécessitant forte capacité, tension élevée et courant d’ondulation important. Leur conception à bornes à vis assure une connexion fiable pour les systèmes de puissance. Avec une plage jusqu’à 550 VDC et des capacités très élevées, ils constituent une solution robuste pour les environnements industriels exigeants.
Spécifications et modèles disponibles
| Tension nominale | Plage de capacité (µF) | Température | Durée de vie |
|---|
| 10 – 63 V |
33000 µF à 220000 µF |
-40°C à +85°C |
5000 h @ 85°C |
| 80 – 160 V |
2200 µF à 330000 µF |
-25°C à +85°C |
5000 h @ 85°C |
| 200 – 250 V |
1000 µF à 68000 µF |
-25°C à +85°C |
5000 h @ 85°C |
| 350 – 450 V |
1000 µF à 27000 µF |
-25°C à +85°C |
5000 h @ 85°C |
| 500 – 550 V |
1000 µF à 12000 µF |
-25°C à +85°C |
5000 h @ 85°C |
