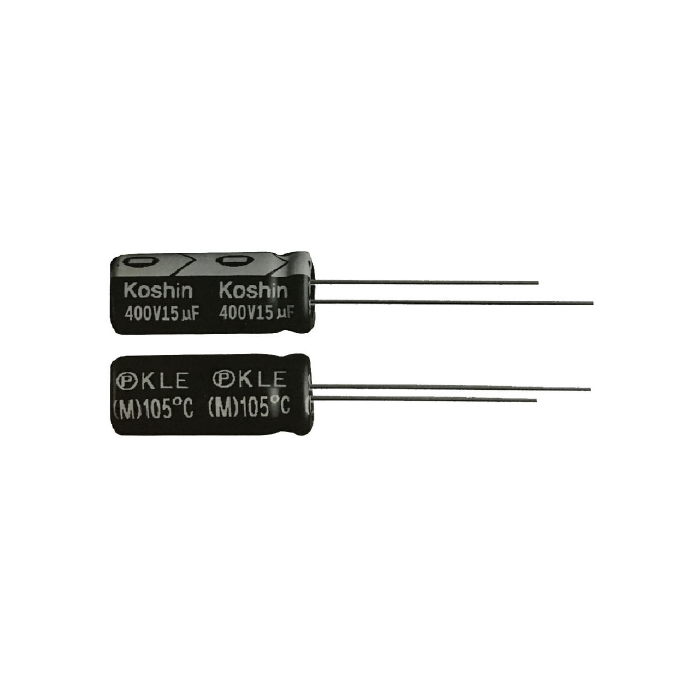

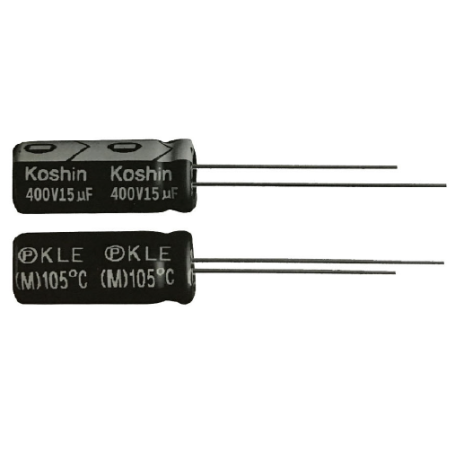

Condensateur électrolytiques aluminium miniature 105°C – Longue durée de vie 6000h : Série KLE | KOSHIN

La série KLE de Koshin est une gamme de condensateurs électrolytiques aluminium miniatures conçus pour fonctionner jusqu’à 105°C avec une durée de vie de 6000 heures. Cette série combine faible encombrement, haute fiabilité et forte tenue en tension, avec des tensions nominales allant de 160V à 500V.

Adaptés aux environnements exigeants, ces condensateurs sont particulièrement recommandés pour les applications d’éclairage LED et de LED Drive. Ils sont conformes RoHS et répondent au standard JIS C 5101-4 (IEC60384).

Avantages

• Température de fonctionnement étendue : -40°C à +105°C
• Longue durée de vie : 6000 heures à 105°C
• Format miniature : optimisation de l’intégration sur PCB
• Large plage de tensions : 160V à 500V
• Bonne tenue au courant d’ondulation (ripple current) à 100kHz
• Faible tolérance capacitive : ±20% (120Hz)
• Conformité RoHS

Caractéristiques principales

• Technologie : Condensateur électrolytique aluminium radial
• Plage de tension nominale : 160V, 200V, 250V, 350V, 400V, 450V, 500V
• Plage de capacité : 1µF à 150µF (selon tension)
• Température de fonctionnement : -40°C à +105°C
• Durée de vie : 6000h à 105°C
• Tangente de l’angle de perte (tan δ) : typiquement 0,15 (selon tension, 20°C, 120Hz)
• Courant de fuite : < 0,03CV ou 3µA (après 1 minute, à 20°C)
• Endurance (105°C) :
  • Variation de capacité : ±20%
  • Tan δ : ≤ 200% de la valeur initiale
  • Courant de fuite : ≤ valeur spécifiée initiale
• Durée de stockage (Shelf life) : 1000h à 105°C

Applications typiques

• Alimentations à découpage (SMPS)
• Drivers LED
• Éclairage LED industriel et tertiaire
• Cartes d’alimentation haute tension
• Équipements électroniques compacts nécessitant une forte densité d’intégration

Pourquoi choisir la série KLE

La série KLE constitue un excellent compromis entre compacité, robustesse thermique et durée de vie élevée. Sa capacité à fonctionner jusqu’à 105°C pendant 6000 heures en fait une solution fiable pour les applications industrielles et d’éclairage exigeantes.

Sa large plage de tensions jusqu’à 500V permet de couvrir aussi bien les étages primaires d’alimentations que les applications haute tension. Grâce à son format miniature et à ses bonnes performances en ripple current, elle facilite l’optimisation des designs électroniques modernes.
