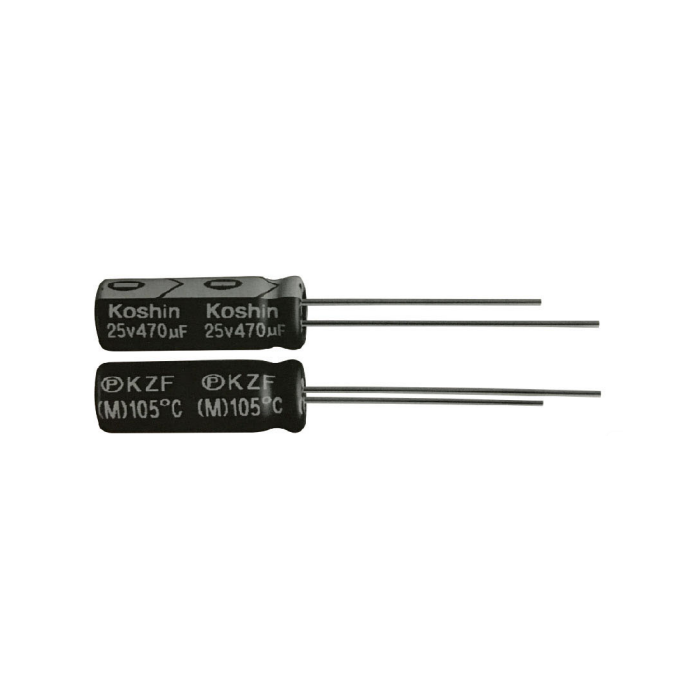

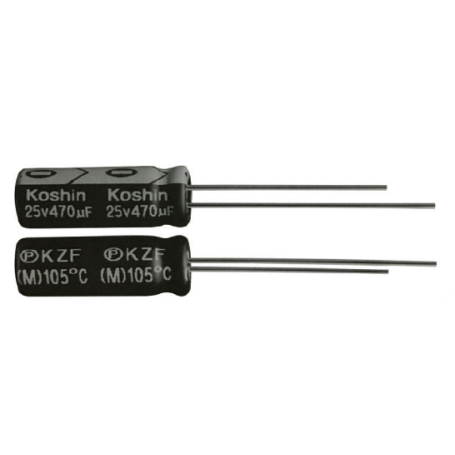

Condensateur électrolytique aluminium miniature 105°C – Très faible impédance : Série KZF | KOSHIN

La série KZF de Koshin est une gamme de condensateurs électrolytiques aluminium radiaux miniatures conçus pour des applications à très faible impédance et fort courant d’ondulation. Spécialement adaptée aux alimentations à découpage haute fréquence, elle garantit une durée de vie de 2000 à 8000 heures à 105°C.

Fonctionnant jusqu’à 105°C et conforme RoHS, la série KZF répond à la norme JIS C 5101-4 (IEC60384) et constitue une solution performante pour les environnements industriels et RF nécessitant stabilité et haute densité de courant.

Avantages

• Très faible impédance (Low ESR)
• Fort ripple current à 100kHz
• Optimisé pour alimentations à découpage haute fréquence
• Température de fonctionnement : -40°C à +105°C
• Durée de vie : 2000 à 8000h à 105°C
• Format radial miniature pour intégration compacte
• Conformité RoHS

Caractéristiques principales

• Technologie : Condensateur électrolytique aluminium radial Low Impedance
• Plage de tension nominale : 6,3V à 100V
• Plage de capacité : 22µF à 10000µF (selon tension)
• Tolérance capacitive : ±20% (120Hz, 20°C)
• Courant de fuite : ≤0,01CV ou 3µA (après 2 minutes)
• Tangente de l’angle de perte (tan δ) : 0,08 à 0,22 selon tension
• Endurance à 105°C (avec ripple) :
  • Variation de capacité : ±20%
  • Tan δ : ≤200% de la valeur initiale
  • Courant de fuite : ≤ valeur initiale spécifiée
• Durée de stockage : 1000h à 105°C

Applications typiques

• Alimentations à découpage (SMPS)
• Convertisseurs DC/DC
• Cartes d’alimentation pour modules RF
• Équipements télécom et industriels
• Filtrage et lissage haute fréquence

Pourquoi choisir la série KZF

La série KZF est idéale pour les conceptions nécessitant une impédance très faible et un courant d’ondulation élevé dans un format compact. Optimisée pour les alimentations haute fréquence, elle améliore la stabilité des rails d’alimentation et réduit les pertes ESR.

Grâce à sa fiabilité à 105°C et sa conception adaptée aux environnements industriels et RF, elle constitue un choix performant pour les applications exigeantes.

Spécifications et modèles disponibles
