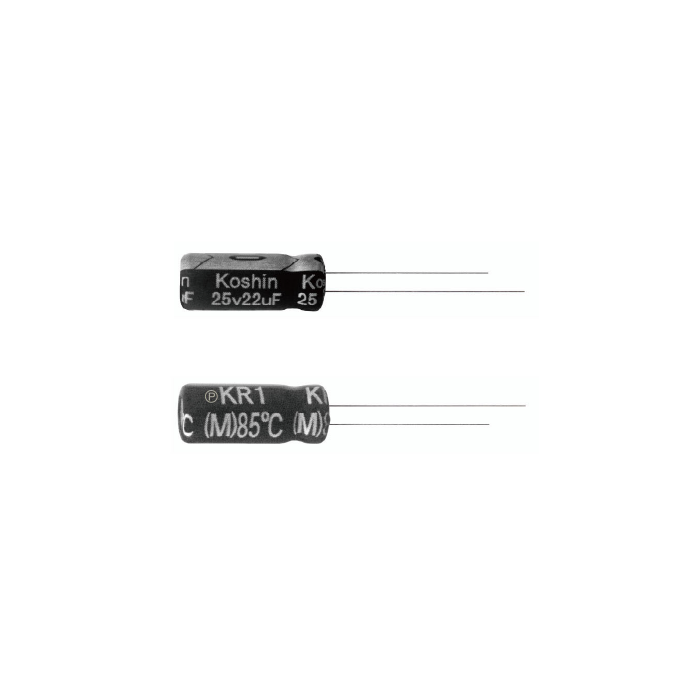

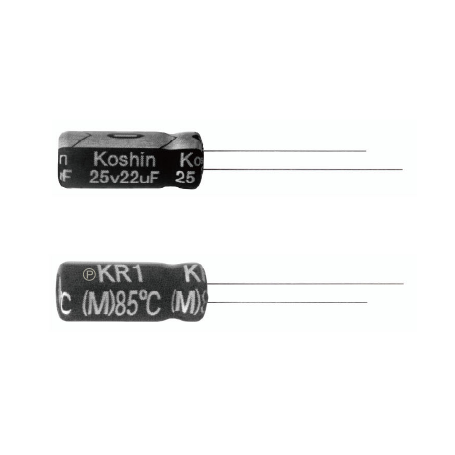

Condensateur aluminium électrolytique radial : Série Standard 85°C | KOSHIN

Les séries KR1, KC3, KLP et KR2 de Koshin sont des condensateurs aluminium électrolytiques radiaux miniatures 85°C destinés aux applications électroniques générales. Ils offrent une solution fiable pour les circuits d’alimentation, de filtrage et de découplage nécessitant un excellent compromis entre compacité, performance électrique et durée de vie.

Disponibles en plusieurs hauteurs (5 mm, 7 mm et profil bas 9 à 25 mm), ces séries couvrent une large plage de tensions jusqu’à 500V selon modèle.

Avantages

• Température de fonctionnement jusqu’à +85°C
• Large plage de tensions nominales (jusqu’à 500V selon série)
• Format radial traversant compact
• Durée de vie garantie jusqu’à 2000 heures à 85°C
• Conformité RoHS
• Conception avec évent de sécurité

Caractéristiques principales

• Technologie : Condensateur aluminium électrolytique radial
• Température de fonctionnement : -40°C à +85°C (selon tension)
• Tolérance de capacité : ±20% (à 120Hz, 20°C)
• Durée de vie : 1000 à 2000 heures à 85°C selon série
• Facteur de dissipation (tan δ) : selon tension nominale
• Courant de fuite : ≤ 0.01CV ou 3µA (valeur la plus élevée)
• Norme : JIS-C-5101-4 / IEC60384
• Montage : Traversant (radial leaded)

Applications typiques

• Alimentations linéaires
• Alimentations à découpage basse fréquence
• Cartes électroniques industrielles
• Équipements grand public
• Systèmes embarqués
• Circuits de filtrage et de lissage

Pourquoi choisir les séries KR1 / KC3 / KLP / KR2

Les séries KR1, KC3, KLP et KR2 permettent d’intégrer des condensateurs fiables et compacts dans des conceptions électroniques standards. Elles couvrent une large plage de tensions et de capacités tout en garantissant une stabilité électrique conforme aux normes industrielles.

En choisissant ES France, vous bénéficiez d’un support technique local, d’un accompagnement dans le choix des références et d’une sécurisation des approvisionnements pour vos projets industriels.

Spécifications et modèles disponibles
