Description

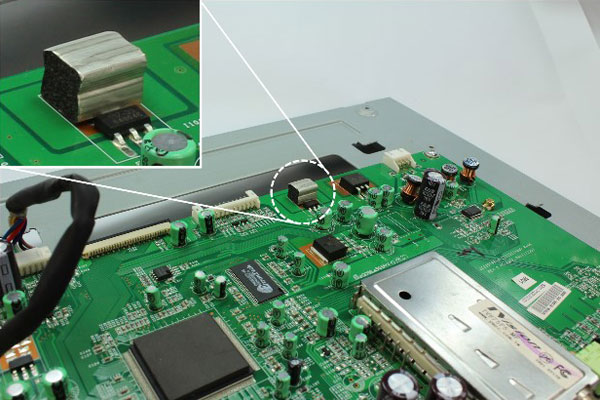

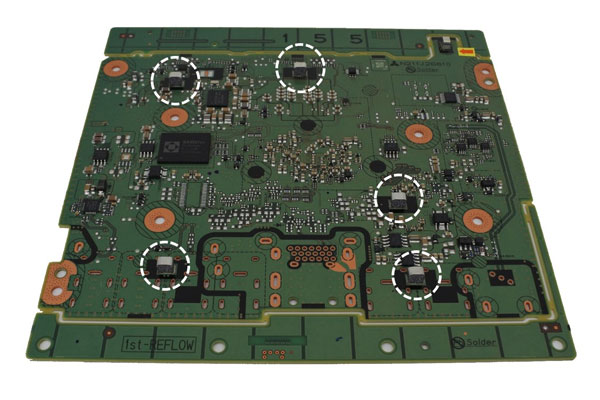

Le SMF01 est un joint EMI CMS (SMT EMI gasket) destiné à la mise à la masse et au blindage électromagnétique des PCB. Monté directement en surface sur les circuits imprimés, il permet d'atténuer efficacement les interférences électromagnétiques (EMI) générées à l'intérieur des équipements électroniques tout en fournissant un chemin de mise à la terre fiable.
Avantages
- Résistance électrique très faible (<0,1 Ω) avant et après montage
- Structure souple et élastique grâce au noyau en mousse PU
- Excellente reprise à la compression supérieure à 90 %
- Large surface de contact assurant une mise à la masse stable
- Compatibilité avec les lignes de production SMT grâce au conditionnement en bobine
- Ne génère pas de contrainte mécanique sur le PCB
- Conforme RoHS / REACH
- Sans halogène
- Inflammabilité UL94 V-0
Caractéristiques principales
- Type de composant : Joint EMI CMS / contact de mise à la masse PCB
- Série : SMF01

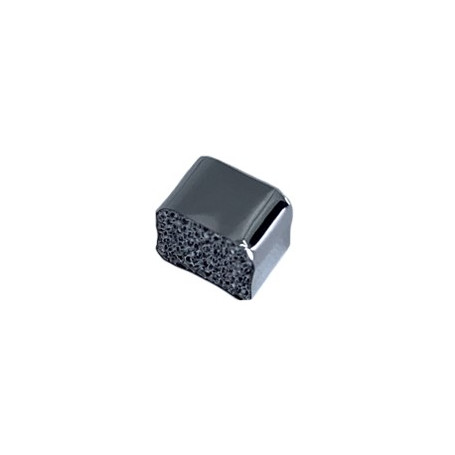

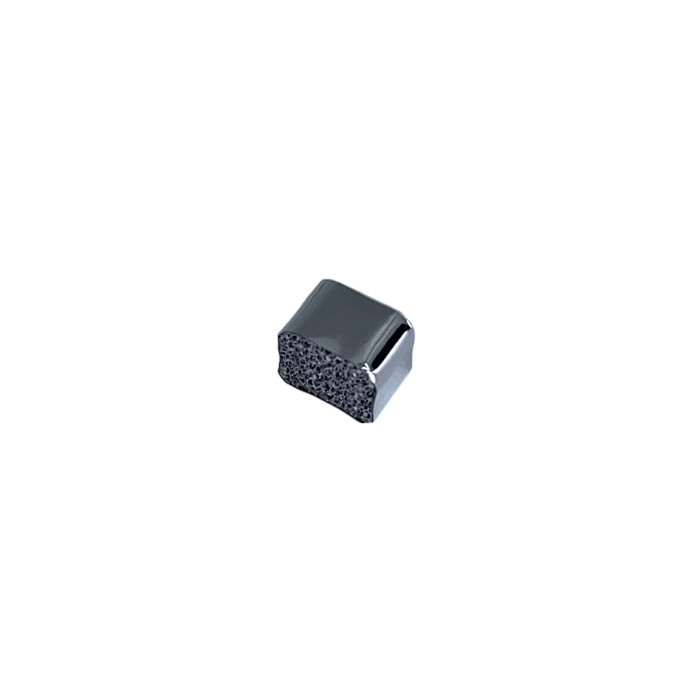

- Structure : Film PI conducteur + mousse PU
- Résistance Z-axis : < 0,1 Ω (avant et après montage)
- Taux de récupération à la compression : > 90 %
- Taux de compression recommandé : 20 %
- Force d'adhérence de la soudure : > 500 gf
- Température de refusion : 230 à 260 °C (pic max. 10 s)
- Température de fonctionnement : −40 °C à +105 °C
- Inflammabilité : UL94 V-0
- Dimensions disponibles :
- Largeur (W) : 3,0 à 12,0 mm
- Épaisseur (T) : 1,5 à 20,0 mm
- Longueur (L) : ≥ 2,5 mm
Applications typiques
- Blindage EMI sur PCB dans les modules LCD
- Mise à la masse des circuits électroniques

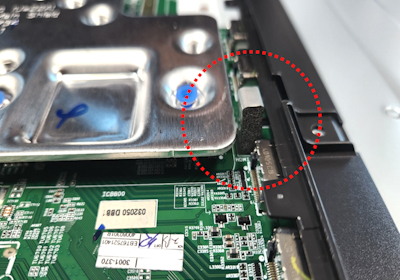

- Téléviseurs LCD / LED
- Appareils électroménagers
- Panneaux tactiles industriels
- Équipements de télécommunications
Pourquoi choisir le joint EMI CMS de mise à la masse PCB – résistance <0,1Ω : SMF01
- Solution efficace pour le blindage EMI et la mise à la masse PCB
- Contact électrique stable grâce à une résistance extrêmement faible
- Structure souple et durable protégeant les circuits imprimés
- Intégration simple dans les lignes de production SMT
- Adapté aux équipements électroniques grand public et industriels
