Description

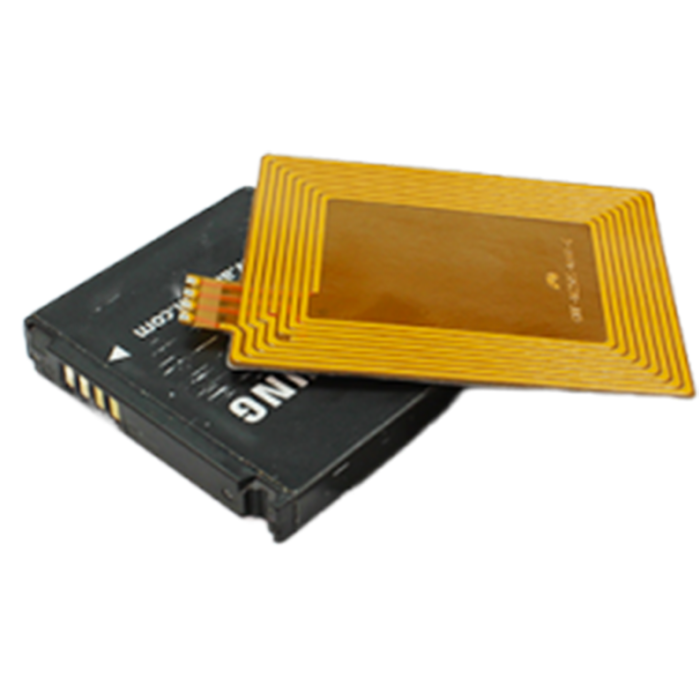

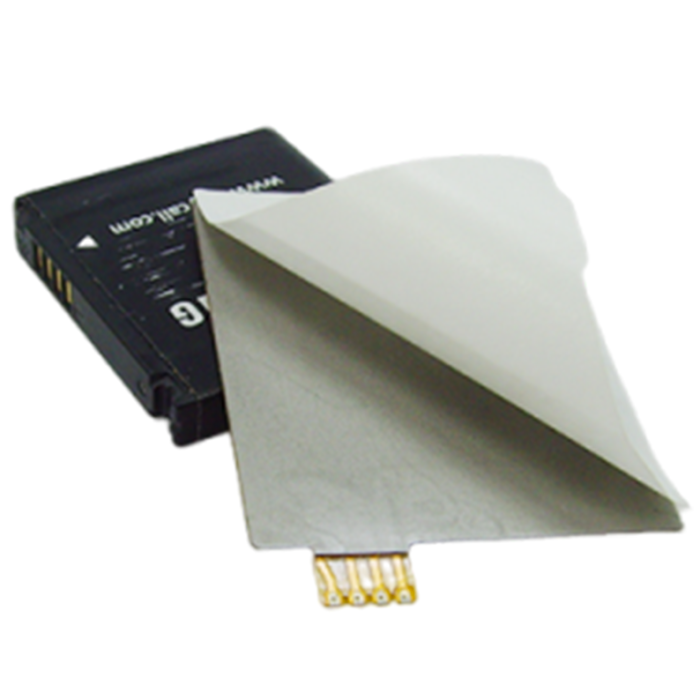

La feuille ferrite NFC/RFID haute perméabilité flexible : série STA est un matériau de gestion électromagnétique conçu pour améliorer les performances des systèmes NFC et RFID lorsqu’ils sont installés à proximité de structures métalliques ou de composants conducteurs. Composée de matériaux magnétiques à haute perméabilité, elle agit comme un concentrateur de flux magnétique et réduit les pertes liées aux courants de Foucault générés dans les éléments métalliques voisins.
Avantages
- Amélioration du couplage inductif des antennes NFC et RFID
- Réduction des pertes causées par les courants de Foucault dans les structures métalliques
- Optimisation de l’inductance, de la fréquence de résonance et du facteur Q
- Matériau non conducteur permettant une intégration directe sur les circuits
- Structure mince et flexible adaptée aux appareils compacts

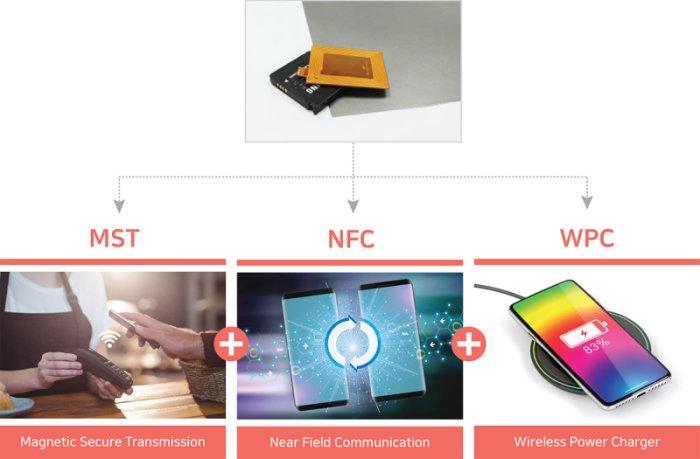

- Compatible avec NFC, WPC et MST
- Produit écologique conforme RoHS et sans halogène
Caractéristiques principales
- Bande de fréquence : 10 MHz à 6 GHz
- Perméabilité magnétique : jusqu’à 75 μ' @ 13.56 MHz
- Épaisseur : 30 à 500 µm
- Température de fonctionnement : -30°C à 85°C
- Résistance électrique : >10⁵ à >10⁶ Ω/□
- Conductivité thermique : 0,1 à 0,5 W/mK

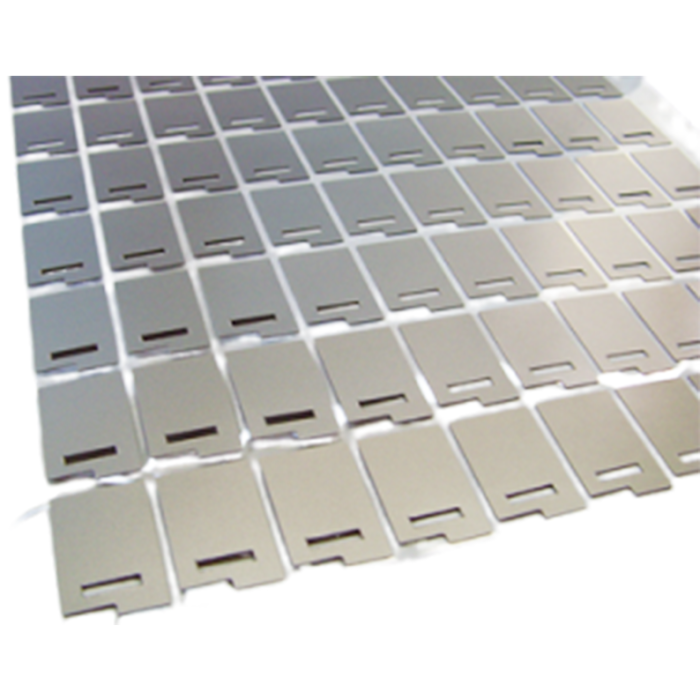

- Formats disponibles : feuille ou rouleau
- Dimensions maximales : feuille 350 × 640 mm, rouleau largeur 600 mm
- Conformité : RoHS, Halogen-Free
Applications typiques
- Smartphones et tablettes
- Lecteurs et tags RFID
- Étiquettes électroniques ESL (Electronic Shelf Label)
- Systèmes de péage électronique
- Clés intelligentes et smart tags
- Systèmes de paiement MST
- Chargeurs sans fil WPC
- Modules NFC intégrés dans équipements électroniques
Pourquoi choisir la feuille ferrite NFC/RFID haute perméabilité flexible : série STA
La série STA constitue une solution performante pour améliorer la fiabilité et la portée des communications NFC et RFID dans les environnements électroniques complexes. Grâce à sa haute perméabilité magnétique et sa forte résistivité électrique, elle concentre efficacement le flux magnétique tout en limitant la formation de courants de Foucault.
Sa structure fine, flexible et facile à intégrer permet son utilisation dans des équipements compacts tels que smartphones, modules RFID, systèmes de paiement ou chargeurs sans fil, garantissant une communication stable et des performances optimisées même en présence de matériaux métalliques à proximité.
Comparatif des modèles – Série STA
| Référence | Perméabilité μ' @13.56 MHz | Température | Densité (g/cm³) | Conductivité thermique (W/mK) | Particularité |
|---|
| STA10 |
55 |
-30 à 85°C |
3.9 |
0.5 |
Feuille ferrite standard NFC/RFID |
| STA09 |
65 |
-30 à 85°C |
3.9 |
0.5 |
Perméabilité améliorée |
| STA08 |
75 |
-30 à 85°C |
3.9 |
0.5 |
Optimisé pour performances NFC élevées |
| STA81R |
40 |
-30 à 85°C |
2.8 |
0.1 |
Version rouleau flexible |
