Description
Les panneaux de ventilation Honeycomb pour blindage EMI sont conçus pour permettre la circulation de l’air, de la chaleur et de la lumière tout en assurant une protection efficace contre les interférences électromagnétiques (EMI/RFI).

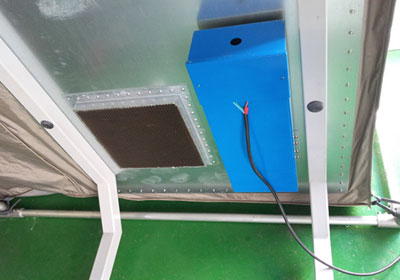

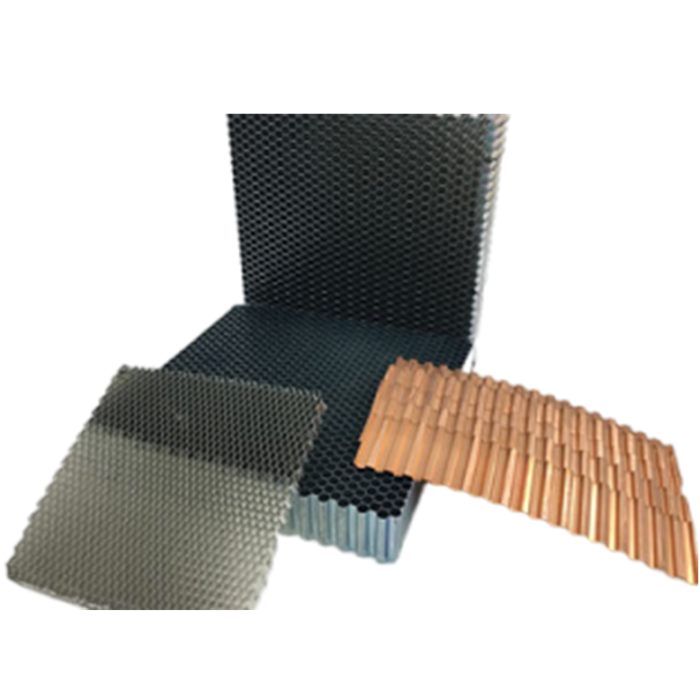

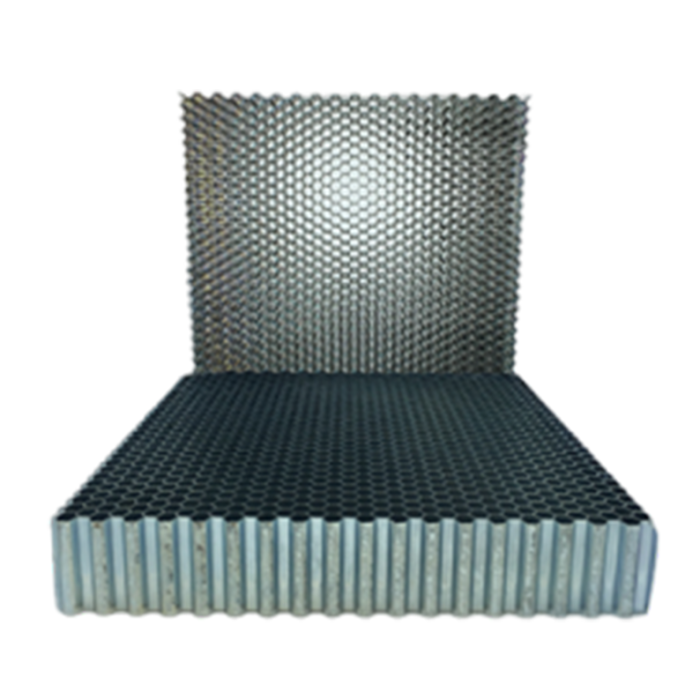

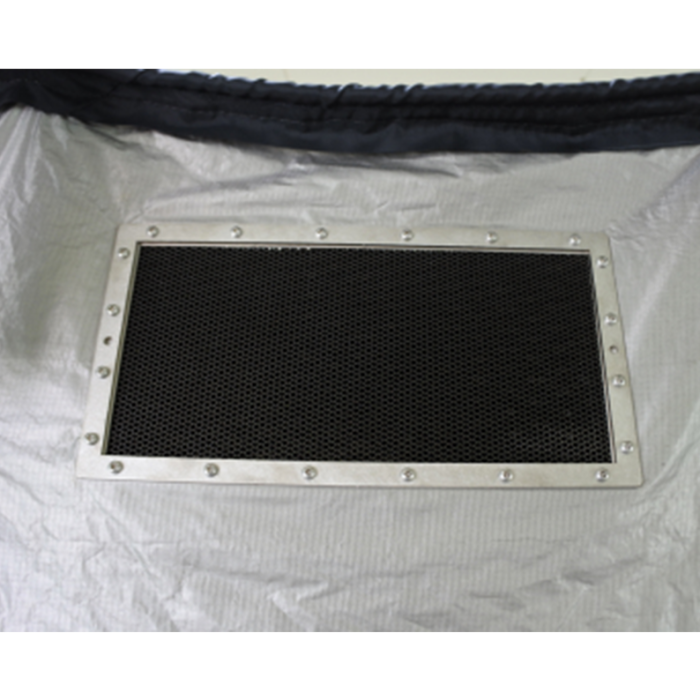

Leur structure hexagonale en nid d’abeille permet d’atténuer les ondes électromagnétiques tout en maintenant un flux d’air optimal. Ces filtres sont particulièrement adaptés aux panneaux de ventilation de salles blindées, enceintes CEM ou chambres de test.
Fabriqués en acier étamé (tin plated steel), ils offrent une résistance mécanique supérieure à l’aluminium tout en garantissant un niveau de blindage élevé.
Avantages
- Excellente efficacité de blindage EMI/RFI
- Structure hexagonale Honeycomb optimisée pour l’atténuation des ondes électromagnétiques
- Permet la circulation de l’air et de la chaleur dans les enceintes blindées
- Matériau robuste en acier étamé plus résistant que l’aluminium
- Adapté aux salles blindées et chambres de test EMI
Caractéristiques principales
| Paramètre | Valeur | Méthode de test |
|---|
| Dimensions A |
300 – 630 mm |
ESQ-612-23 |
| Dimensions B |
300 – 630 mm |
ESQ-612-23 |
| Épaisseur (T) |
25.4 mm (1 inch) |
- |
| Taille des cellules |
4.76 mm (3/16 inch) |
ESQ-612-23 |
| Efficacité de blindage |
> 100 dB (100 KHz – 18 GHz) |
IEEE-Std-299 |
| Matériau |
Tin plated steel |
- |
Applications typiques
- Ventilation des salles blindées CEM
- Ventilation des chambres de test EMI / RFI
- Blindage des enceintes électroniques
- Intégration dans les chambres anéchoïques et équipements de test
- Protection EMI des armoires et boîtiers électroniques
Pourquoi choisir les panneaux de ventilation Honeycomb EMI
Les panneaux Honeycomb permettent de combiner ventilation et blindage électromagnétique, ce qui est essentiel pour les installations nécessitant une circulation d’air tout en maintenant un environnement protégé contre les interférences.
Grâce à leur structure hexagonale optimisée et à leur construction en acier étamé robuste, ils offrent une efficacité de blindage supérieure à 100 dB sur une large plage de fréquences tout en garantissant une circulation d’air efficace.
