Description

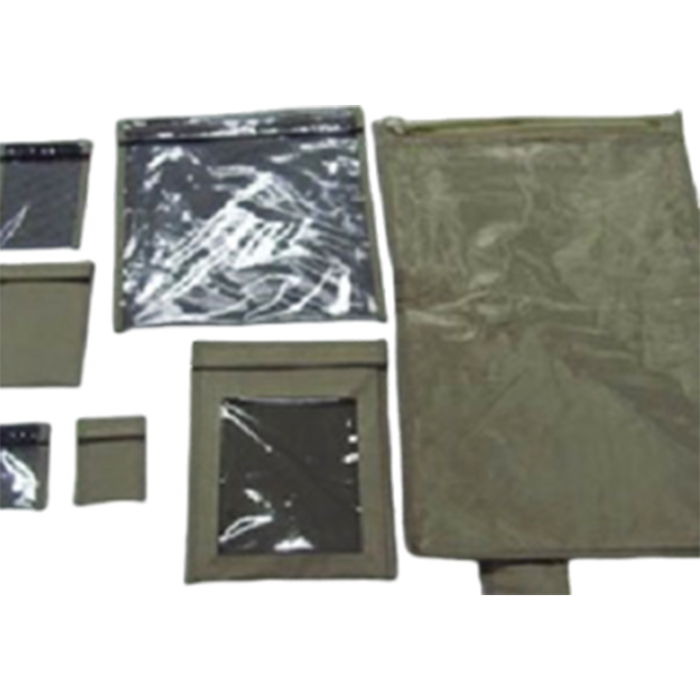

La pochette de blindage RF/EMI pour appareils électroniques – blindage jusqu’à 36 dB : série Fabric 10 / Mesh 20 est une solution simple et efficace permettant d’isoler électromagnétiquement des équipements électroniques compacts. Elle permet de bloquer ou atténuer les signaux RF lors des phases de test, de validation ou de protection contre les interférences.
Conçue avec un tissu conducteur ou une maille conductrice, cette pochette peut facilement contenir des appareils tels que smartphones, cartes électroniques ou modules RF. Elle permet de créer un environnement de test isolé en insérant un petit châssis ou une boîte afin de former un espace interne.
Cette solution compacte est particulièrement adaptée aux tests RF rapides, aux validations de prototypes et aux essais CEM sur des dispositifs électroniques de petite taille.
Avantages
- Isolation RF rapide et simple pour petits équipements électroniques
- Adapté aux smartphones, cartes électroniques et modules RF
- Structure souple et légère facile à transporter et à utiliser
- Possibilité de créer un volume interne avec un cadre ou une boîte
- Solution économique pour tests RF et EMI ponctuels
- Accessoires disponibles pour le passage de câbles et la maintenance du blindage
Caractéristiques principales
- Type : pochette de blindage RF/EMI
- Matériaux : tissu conducteur ou maille conductrice
- Utilisation : isolation RF pour appareils électroniques compacts
- Application : tests RF, CEM, validation de prototypes
Efficacité de blindage selon la fréquence :
| Fréquence | Fabric 10 Series | Mesh 20 Series |
|---|
| 900 MHz |
-36 dB |
-24 dB |
| 2.4 GHz |
-30 dB |
-20 dB |
| 5.9 GHz |
-30 dB |
-21 dB |
Tests internes réalisés selon la norme IEEE-STD-299 sur un volume de 300 × 300 × 300 mm.
Applications typiques
- Tests RF sur smartphones et appareils mobiles
- Tests CEM sur cartes électroniques
- Validation de modules RF et IoT
- Isolation de signaux sans fil lors d’essais en laboratoire
- Protection contre les interférences électromagnétiques
Pourquoi choisir la pochette de blindage RF/EMI – série Fabric 10 / Mesh 20
La série Fabric 10 / Mesh 20 constitue une solution pratique pour isoler rapidement des dispositifs électroniques lors de tests RF ou CEM. Grâce à son tissu conducteur performant, sa facilité d’utilisation et sa portabilité, elle permet aux laboratoires et équipes de développement de réaliser des tests RF sans infrastructure lourde.
Elle peut également être complétée par différents accessoires permettant de maintenir l’intégrité du blindage tout en facilitant l’utilisation des équipements.
Accessoires disponibles
| Accessoires | Description | Caractéristiques principales |
|---|
| Gaine de blindage pour câble |
Permet le passage de câbles d’alimentation ou de signal tout en conservant le blindage de la pochette. |
Diamètres : Φ50 mm, Φ100 mm
Épaisseur : 0.35 mm
Température : -15°C à +90°C
Matériau : aluminium + film PVC
Fixation : Velcro |
| Adhésif thermofusible conducteur |
Permet de réparer ou renforcer une zone de blindage endommagée. |
Largeur : 50 mm
Longueur : 50 m
Épaisseur : 0.12 mm
Température : -15°C à +100°C
Température d’application : 130–180°C / 2 kg
Résistance de surface : 0.05 Ω/□ |
| Ruban adhésif conducteur |
Utilisé pour réparer ou renforcer une zone de blindage. |
Référence : T200
Largeur : 50 mm
Longueur : 50 m
Épaisseur : 0.11 mm
Adhérence : 1000 g / 25 mm
Résistance de surface : 0.05 Ω/□ |
| Fenêtre blindée EMI |
Permet d’observer l’intérieur de la pochette ou d’une tente blindée sans ouvrir l’accès. |
Fabrication : sur mesure
Épaisseur : 0.35 mm
Matériau : film PVP + maille conductrice
Blindage : 50 dB (20 MHz – 1 GHz)
Transmission lumineuse : ~70 % |
| Filtres EMI AC / DC / LAN |
Filtres permettant l’alimentation ou la connexion réseau tout en conservant le blindage. |
Fabrication personnalisée selon les besoins du client
Adapté à la puissance et au niveau de blindage requis |
