Description

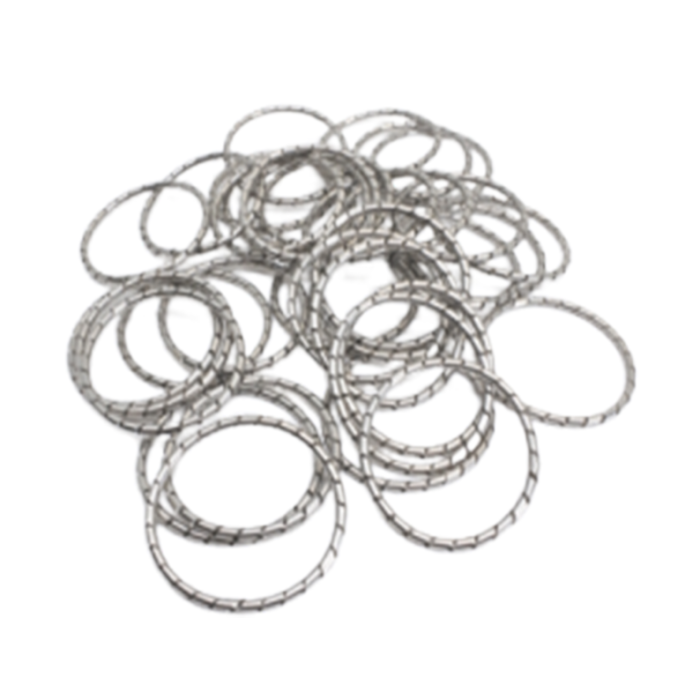

Le joint spiralé de blindage RF/EMI pour connecteurs circulaires est une solution de blindage électromagnétique conçue pour les équipements nécessitant une protection EMI élevée et une grande fiabilité mécanique. Fabriqué à partir d’une feuille spiralée en cuivre béryllium plaqué Sn/Ni ou en acier inoxydable, ce joint offre une excellente élasticité, flexibilité et conductivité.
Avantages
- Efficacité de blindage EMI supérieure à 100 dB
- Structure spiralée haute élasticité offrant flexibilité et durabilité
- Matériaux conducteurs haute performance : BeCu plaqué Sn/Ni ou acier inoxydable
- Montage simple en gorge pour une intégration mécanique rapide
- Large choix de dimensions de diamètre intérieur et extérieur
- Différentes forces de compression disponibles selon l’application
- Assemblage par soudure de précision (spot welding) pour les versions O-Ring
- Conforme RoHS
Caractéristiques principales
- Matériaux du ruban spiralé : cuivre béryllium plaqué étain (Sn), cuivre béryllium plaqué nickel (Ni) ou acier inoxydable
- Efficacité de blindage : supérieure à 100 dB
- Structure : joint spiralé métallique haute élasticité
- Diamètre extérieur disponible : 1.0 à 10.0 mm
- Types de cordon interne : sans cordon, silicone solide ou tube silicone
- Forces de compression disponibles : standard, moyenne ou faible
- Option : fabrication en forme O-Ring avec diamètre interne spécifique
- Montage : installation en gorge (groove mounting)
Applications typiques
- Équipements de fabrication de semi-conducteurs (gravure / etching)
- Équipements médicaux de précision
- Systèmes de télécommunication
- Blindage EMI pour connecteurs circulaires (Jam nut connector)
- Boîtiers électroniques nécessitant une haute protection électromagnétique
Pourquoi choisir le joint spiralé de blindage RF/EMI pour connecteurs circulaires
Le joint spiralé de blindage RF/EMI constitue une solution fiable pour garantir une protection électromagnétique élevée dans les équipements électroniques critiques. Sa structure métallique spiralée assure une conductivité et une efficacité de blindage supérieures, tandis que les différentes options de matériaux et de cordons internes permettent d’adapter la force de compression et la compatibilité mécanique à chaque application.
Grâce à sa durabilité, sa facilité d’installation et sa capacité de blindage élevée, ce type de joint est particulièrement adapté aux connecteurs circulaires et aux systèmes électroniques soumis à des environnements industriels exigeants.
Exemples de références
| Référence | Description |
|---|
| SBT-025T-R050 |
Force standard, BeCu plaqué Sn, diamètre 2.5 mm, tube silicone, O-Ring ID 50 mm |
| PSN-045A-R065 |
Force moyenne, acier inoxydable, diamètre 4.5 mm, silicone solide, O-Ring ID 65 mm |
Options de configuration
| Option | Code | Description |
|---|
| Force de compression |
S / P / F |
Standard Force, Medium Force, Low Force |
| Matériau du ruban |
BT / BN / SN |
BeCu plaqué Sn, BeCu plaqué Ni, acier inoxydable |
| Diamètre extérieur |
010 – 100 |
1.0 mm à 10.0 mm |
| Cordon interne |
W / A / T |
Sans cordon, silicone solide, tube silicone |
| Option O-Ring |
R |
Diamètre interne du joint O-Ring |
Matériaux
| Paramètre | Tube silicone | Méthode de test |
|---|
| Couleur |
Translucide |
- |
| Densité |
1.16 g/cm³ |
JIS K 6220 |
| Dureté |
61 (JIS A) |
JIS K 6253 |
| Résistance à la traction |
104 Kgf/㎠ |
JIS K 6251 |
| Allongement |
365 % |
JIS K 6251 |
