Description
Le Permalloy est un matériau de blindage de champ magnétique à très haute perméabilité, conçu pour protéger les composants sensibles contre les perturbations magnétiques externes. Grâce à ses propriétés magnétiques exceptionnelles, il permet de canaliser et atténuer efficacement les champs magnétiques.

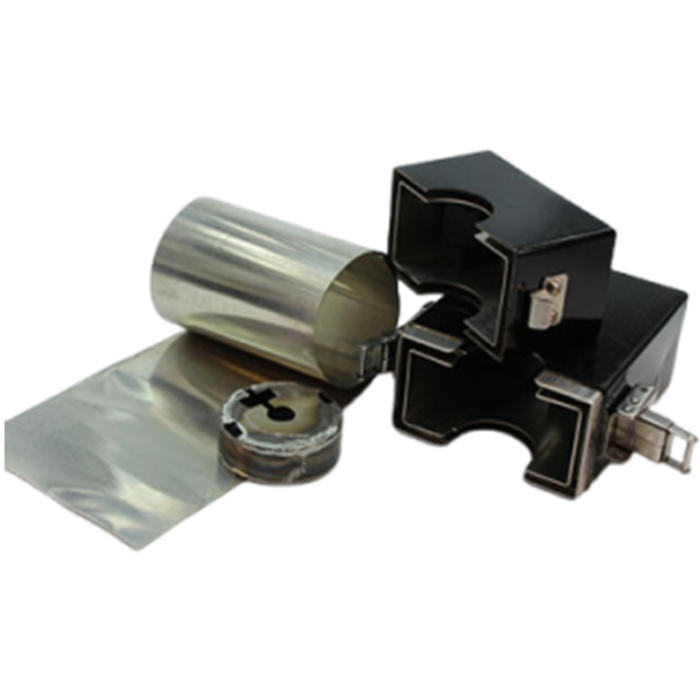

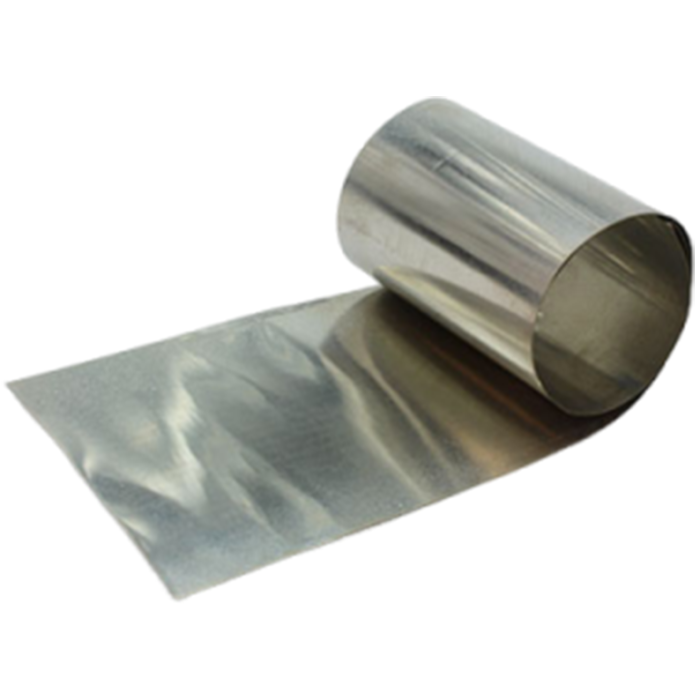

Ce matériau est également facile à découper, plier et intégrer dans différents systèmes électroniques ou capteurs. Il peut être mis en œuvre sous forme de feuille ou intégré dans des boîtiers de blindage pour protéger des éléments sensibles aux champs magnétiques.
Avantages
- Très haute perméabilité magnétique permettant un blindage efficace des champs magnétiques
- Excellente efficacité de blindage magnétique
- Facile à plier, découper et former selon les besoins d'intégration
- Possibilité d'ajouter un adhésif double face pour une installation simplifiée
- Adapté aux applications électroniques sensibles aux champs magnétiques
Caractéristiques principales
| Propriété | Valeur | Remarque |
|---|
| Saturation polarization |
0.74 T |
20°C |
| Saturation magnetostriction |
ca. 1 ppm |
- |
| Curie temperature |
700°F (370°C) |
- |
| Initial permeability (60Hz) μ(40G) |
100,000 |
- |
| Permeability μ4 |
250,000 |
H = 4mA/cm |
| Maximum permeability μmax |
350,000 |
- |
| Coercivity Hc |
20 mOe (15 mA/cm) |
- |
| Saturation induction Bs |
7,400 G (0.74 T) |
- |
| Mass density |
8.7 g/cm³ |
ESQ-612-38 |
| Electrical resistivity |
0.6 × 10⁻⁶ Ω·m |
- |
| Thermal expansion coefficient |
13.5 × 10⁻⁶ K⁻¹ |
20–100°C |
| Hardness |
270 – 420 HV |
- |
| Tensile strength |
1280 N/mm² |
> 0.2 mm |
| Yield strength |
1230 N/mm² |
- |
| Elongation |
1 – 3 % |
- |
Principe de blindage magnétique
Le blindage magnétique est plus efficace lorsque la source ou la zone sensible est entièrement enfermée dans une enveloppe en Permalloy. Toutefois, une réduction significative du champ magnétique peut également être obtenue en couvrant uniquement certaines zones critiques.

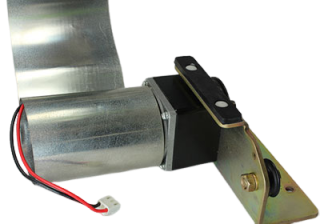

- Enveloppement complet d'une source de champ magnétique

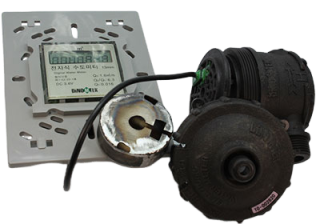

- Protection d'un capteur ou d'un circuit sensible

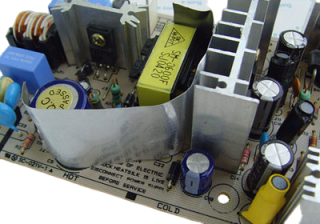

- Blindage de boîtiers ou de modules électroniques
Lors de la réalisation d'un blindage cylindrique ou d'un boîtier rectangulaire, il est important de minimiser les espaces entre les jonctions ainsi qu'entre le couvercle et le boîtier afin d'optimiser l'efficacité du blindage.
Note : en raison des propriétés intrinsèques du Permalloy, un choc mécanique pendant le transport ou le traitement peut entraîner une dégradation des performances magnétiques.
Applications typiques
- Blindage magnétique de capteurs sensibles
- Protection des circuits de mesure contre les champs magnétiques externes

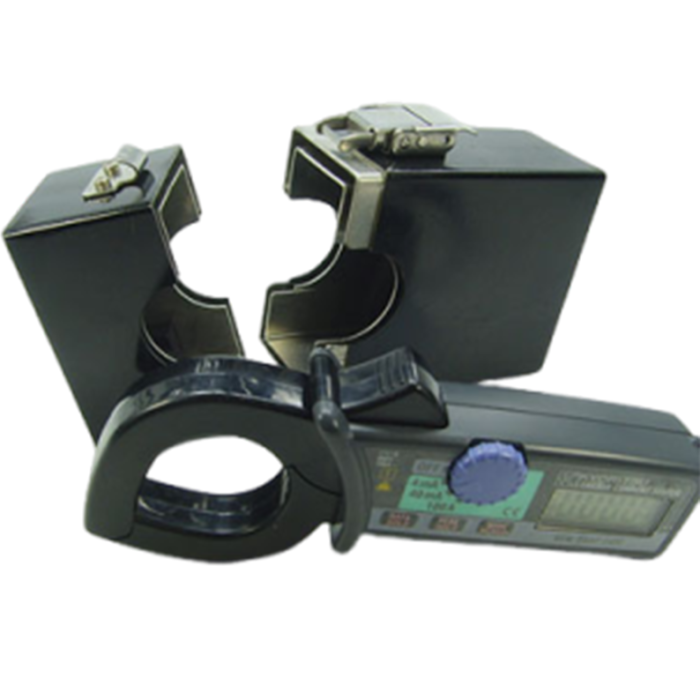

- Fabrication de boîtiers de blindage magnétique
- Protection de systèmes électroniques de précision
- Blindage magnétique dans les équipements scientifiques et industriels
Pourquoi choisir le Permalloy
Le Permalloy est un matériau de référence pour les applications nécessitant un blindage magnétique haute performance. Sa perméabilité extrêmement élevée permet de détourner efficacement les lignes de champ magnétique et de protéger les composants sensibles.
Sa facilité de mise en forme et d'intégration permet également de concevoir des solutions de blindage adaptées aux capteurs, aux instruments de mesure et aux équipements électroniques de haute précision.
