Description
Les Touch Switch Gaskets sont des joints conducteurs utilisés comme électrodes de connexion entre un panneau et un circuit imprimé (PCB) dans les systèmes de commande tactile capacitive. Ils assurent une connexion électrique fiable entre l'interface utilisateur et le capteur tactile.
Avantages
- Excellentes performances électriques avec une résistance de contact inférieure à 0.1 Ω
- Connexion conductrice fiable entre panneau tactile et PCB
- Version SMT compatible montage automatique pour production de masse
- Alternative économique aux solutions de grilles tactiles coûteuses
- Force de contact souple protégeant les composants électroniques
- Possibilité d'intégration LED grâce au perçage central
- Grande durabilité et résistance à la corrosion
Caractéristiques principales

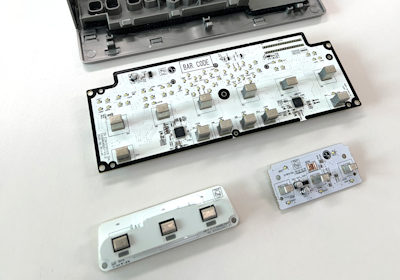

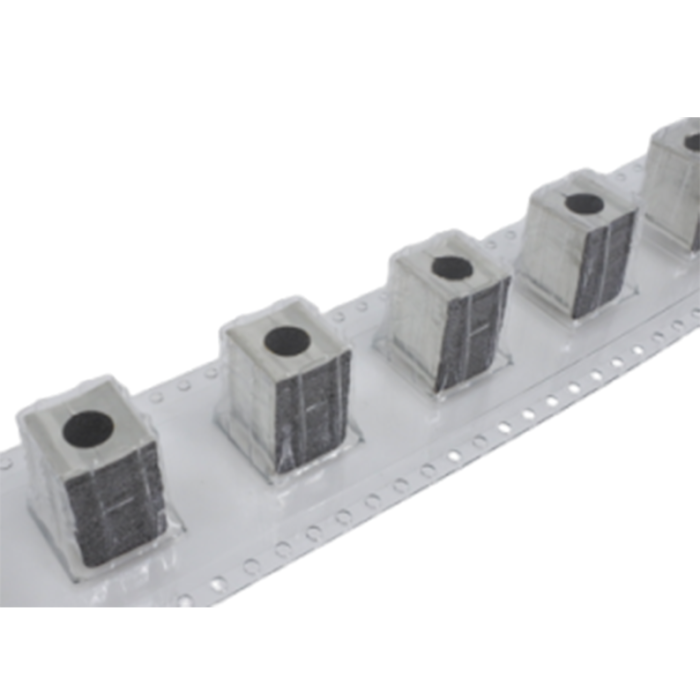

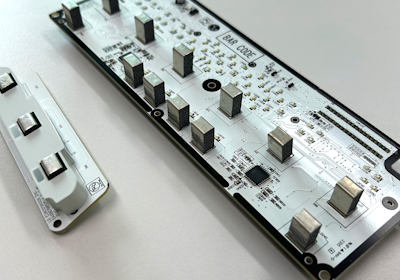

Type SMT – Montage automatique

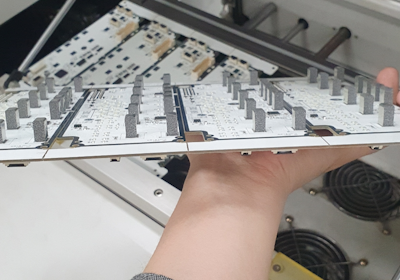

- Optimisé pour la production en grande série grâce au montage automatique SMT
- Force de contact plus faible améliorant la sensibilité tactile
- Possibilité d'intégration LED via perçage central
- Solution adaptée aux systèmes nécessitant retour visuel tactile
| Paramètre | Unité | Valeur | Remarque |
|---|
| Resistance (avant montage) |
Ω |
< 0.1 |
ESQ-612-02 |
| Resistance (après montage) |
Ω |
< 0.1 |
ESQ-612-02 |
| Taux de récupération après compression |
% |
> 90 |
ESQ-612-26 |
| Taux de compression recommandé |
% |
20 |
ESQ-612-27 |
| Résistance du joint de soudure |
gf |
> 500 |
ESQ-612-36 |
| Température reflow |
°C |
230 – 260 |
Temps max 10 s |
| Température de fonctionnement |
°C |
-40 ~ +105 |
- |
| Inflammabilité |
- |
UL94 V-0 |
- |

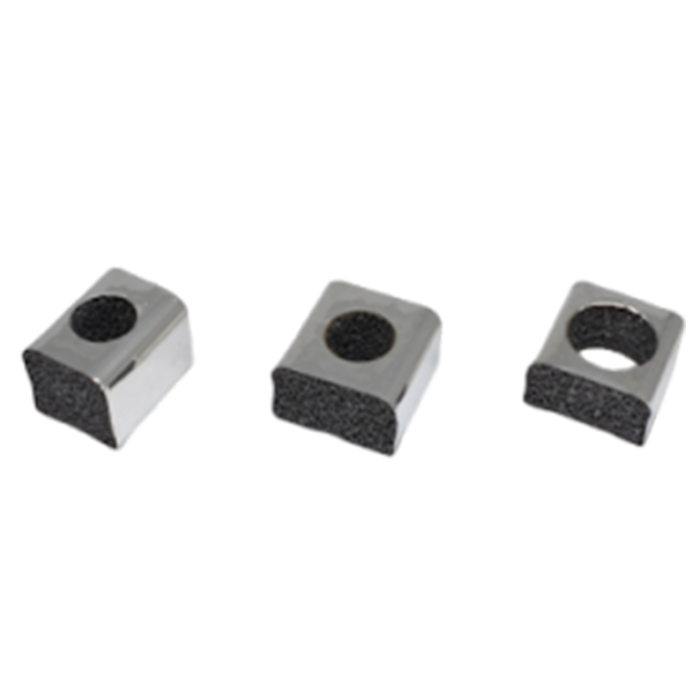

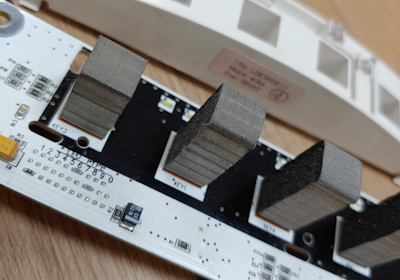

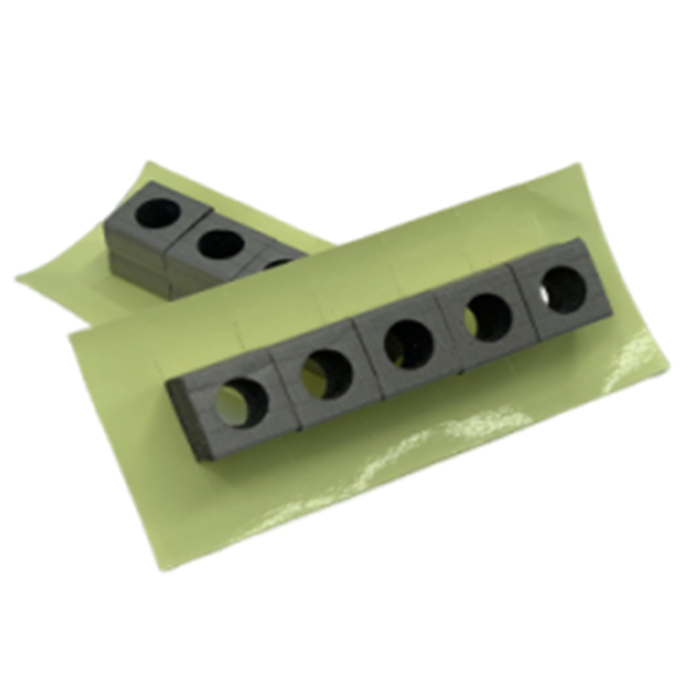

Type mousse conductrice (Foam Gasket)
- Matériau mousse souple améliorant la protection mécanique
- Fixation facile grâce à un adhésif conducteur double face
- Perçage central possible pour visualisation LED
- Solution adaptée aux processus manuels ou petites séries
| Paramètre | Unité | Valeur |
|---|
| Type de tissu |
- |
Aluminum Foil Type |
| Surface Resistance |
Ω/□ |
< 0.08 / < 0.05 |
| Température de fonctionnement |
°C |
-20 ~ +80 |
| Taux de compression recommandé |
% |
25 ~ 30 / 10 ~ 15 |
| Inflammabilité |
- |
UL94 V-0 (selon modèles) |
| Conformité environnementale |
- |
RoHS Compliant, Halogen Free |
Applications typiques
- Électroménager : micro-ondes, lave-linge, réfrigérateurs avec interface tactile
- Équipements industriels : panneaux de contrôle et systèmes d'automatisation
- Dispositifs médicaux : interfaces tactiles pour équipements de diagnostic
- Électronique automobile : boutons tactiles et commandes de tableau de bord
Pourquoi choisir les Touch Switch Gaskets
Les joints conducteurs pour capteurs tactiles offrent une solution fiable, compacte et économique pour la réalisation d'interfaces tactiles capacitives. Ils permettent d'assurer une connexion conductrice stable entre panneau et PCB tout en garantissant une excellente durabilité.
Disponibles en versions SMT pour production automatisée ou mousse conductrice pour intégration flexible, ils constituent une solution idéale pour les interfaces tactiles dans l'électronique grand public, industrielle ou médicale.
