Description

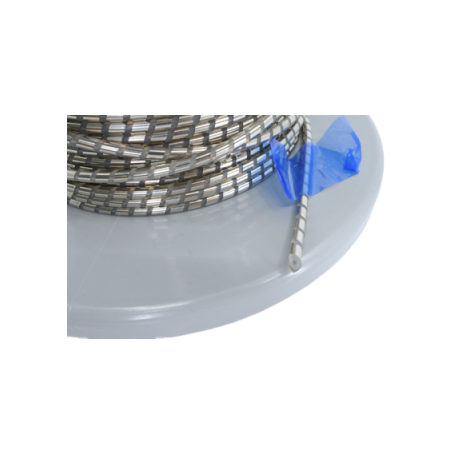

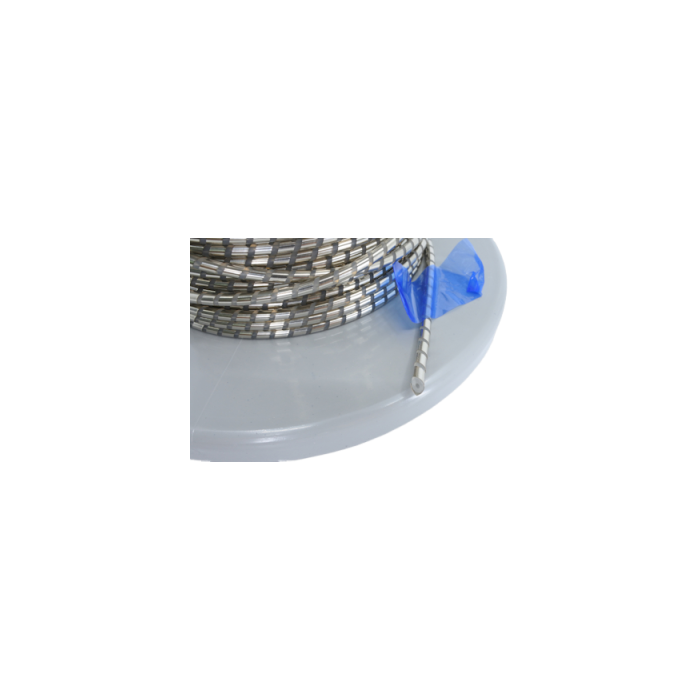

Le joint spiralé de blindage RF/EMI est un matériau de blindage électromagnétique conçu pour les équipements sensibles nécessitant une haute performance de protection contre les interférences électromagnétiques. Grâce à sa structure spiralée réalisée à partir d’une feuille de BeCu plaquée Sn ou Ni, ou d’acier inoxydable, ce joint offre une excellente élasticité, flexibilité et efficacité de blindage.
Avantages
- Efficacité de blindage RF/EMI élevée jusqu’à environ 100 dB
- Structure spiralée haute élasticité assurant flexibilité et durabilité
- Force de compression supérieure par rapport aux joints spiralés standard sans cordon interne
- Protection contre les contaminants externes tels que poussières et huiles
- Prévention des dommages dus à une compression excessive grâce à l’intégration possible d’un cordon interne
- Excellente conductivité électrique permettant de remplacer certains élastomères conducteurs
- Disponible en configuration O-Ring avec soudure de précision
- Conforme RoHS
Caractéristiques principales
- Matériaux du ruban spiralé : BeCu plaqué Sn, BeCu plaqué Ni ou acier inoxydable
- Efficacité de blindage : environ 100 dB
- Structure : joint spiralé avec ou sans cordon interne
- Types de cordon interne : silicone solide, tube silicone, mousse silicone ou sans cordon
- Force de compression : dépend du type de cordon interne (solide, tube, mousse ou coreless)
- Diamètre extérieur disponible : fabrication possible selon différentes dimensions
- Montage : installation en gorge (groove mounting)
- Option : fabrication en forme O-Ring
Applications typiques
- Équipements de fabrication de semi-conducteurs (plasma etching)
- Équipements médicaux de précision
- Équipements de télécommunication
- Systèmes militaires
- Équipements satellites et spatiaux
- Boîtiers électroniques nécessitant un blindage EMI élevé
Pourquoi choisir le joint spiralé de blindage RF/EMI
Le joint spiralé de blindage RF/EMI constitue une solution performante pour les environnements électroniques critiques nécessitant une protection électromagnétique élevée et une bonne étanchéité mécanique. Sa structure métallique spiralée offre une conductivité et une efficacité de blindage élevées, tandis que les différentes options de cordon interne permettent d’adapter la force de compression et la capacité d’étanchéité aux contraintes de chaque application.
Grâce à sa durabilité, sa flexibilité et sa capacité à remplacer certains élastomères conducteurs, ce type de joint est particulièrement adapté aux équipements électroniques sensibles et aux environnements industriels exigeants.
Exemples de références
| Référence | Matériau du ruban | Diamètre extérieur | Cordon interne | Force |
|---|
| SBT-035W |
BeCu plaqué Sn |
3.5 mm |
Sans cordon |
Standard |
| SBN-045A |
BeCu plaqué Ni |
4.5 mm |
Silicone solide |
Standard |
| PBT-040T |
BeCu plaqué Sn |
4.0 mm |
Tube silicone |
Medium |
| FSN-050F |
Acier inoxydable |
5.0 mm |
Mousse silicone |
Low |
Types de joints spiralés
| Code | Type de cordon interne | Description |
|---|
| W |
Aucun cordon interne |
EMI Shielding Spiral Gasket - Cordless |
| A |
Silicone solide |
EMI Shielding Spiral Gasket - Silicone Rubber Solid Cord |
| T |
Tube silicone |
EMI Shielding Spiral Gasket - Silicone Rubber Tube |
| F |
Mousse silicone |
EMI Shielding Spiral Gasket - Silicone Sponge |
Force de compression selon le type de cordon interne
La force de compression dépend du type de cordon interne utilisé. L’ordre de résistance est le suivant :
Silicone solide > Tube silicone > Mousse silicone > Sans cordon
| Référence | Cordon interne | 10% Compression | 20% Compression | 30% Compression | 40% Compression |
|---|
| SSN-032W |
Sans cordon |
2.45 |
5.07 |
7.38 |
8.65 |
| SSN-032F |
Mousse silicone |
2.79 |
5.78 |
8.49 |
10.73 |
| SSN-032T |
Tube silicone |
3.88 |
8.01 |
11.01 |
14.37 |
| SSN-032A |
Silicone solide |
3.90 |
8.91 |
13.93 |
20.81 |
