Description

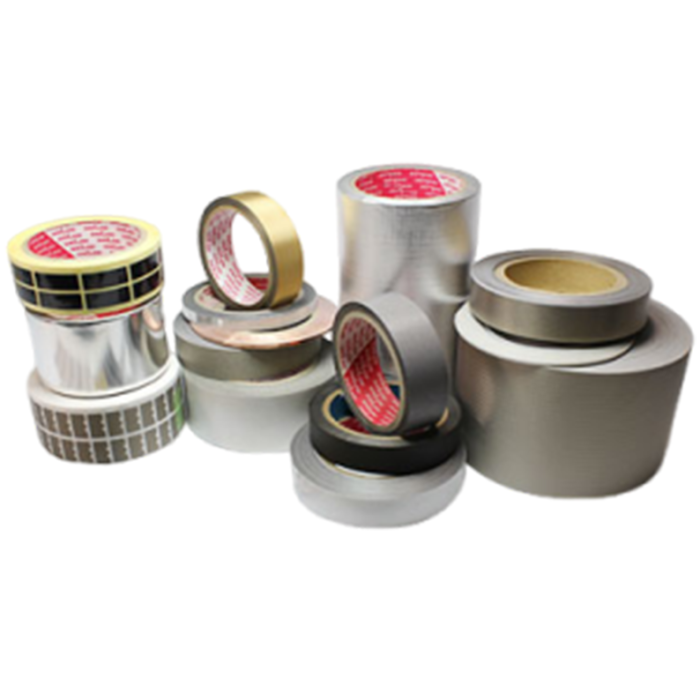

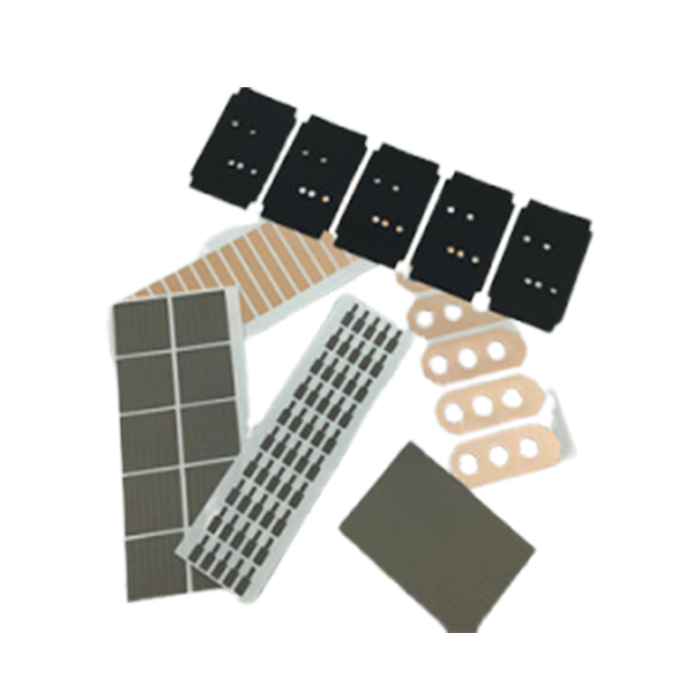

Le ruban adhésif conducteur de blindage EMI est conçu pour assurer une protection efficace contre les interférences électromagnétiques (EMI/RFI) tout en garantissant une excellente conductivité électrique. Ce ruban est constitué d’un tissu conducteur métallisé ou d’une feuille métallique associé à un adhésif conducteur, permettant d’assurer à la fois la fonction de blindage et la mise à la masse électrique des équipements.
Avantages
- Excellente conductivité électrique pour la mise à la masse et le blindage EMI
- Haute efficacité de blindage EMI/RFI
- Bonne flexibilité permettant une application sur surfaces courbes ou irrégulières
- Différentes versions disponibles : simple face ou double face
- Adhérence ajustable selon les besoins de l’application
- Conforme RoHS et sans halogène
- Certification UL 510 selon le modèle
Caractéristiques principales
- Type : ruban adhésif conducteur de blindage EMI
- Matériaux conducteurs : tissu polyester métallisé Cu/Ni, feuille cuivre ou feuille aluminium
- Adhésif conducteur : acrylique chargé Ni
- Épaisseur : environ 0,05 à 0,135 mm selon le modèle
- Résistance de surface : jusqu’à < 0,10 Ω/□ selon le produit
- Adhérence : jusqu’à > 1700 gf/25 mm
- Conformité : RoHS, Halogen Free
- Norme : UL 510 selon le type
Types de rubans disponibles

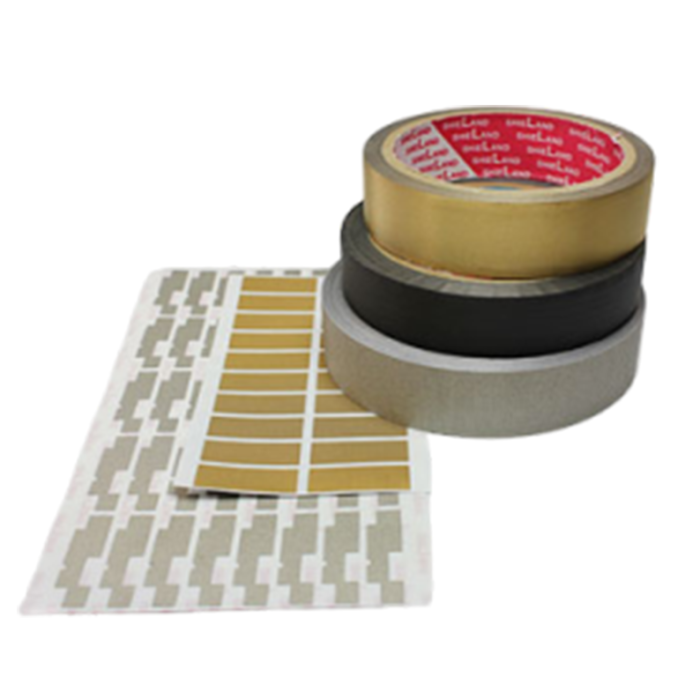

Ruban adhésif tissu conducteur
Ce type de ruban utilise un tissu polyester métallisé cuivre/nickel offrant une excellente flexibilité et une bonne adaptation aux surfaces courbes ou pliées.
| Référence | Matériau | Épaisseur | Adhérence | Résistance de surface | Norme |
|---|
| T3186 |
Cu/Ni plated PET ripstop woven |
0.11 ± 0.01 mm |
> 1700 gf/25 mm |
< 0.10 Ω/□ |
UL510 |
| T3185 |
Cu/Ni plated PET ripstop woven |
0.11 ± 0.01 mm |
> 1000 gf/25 mm |
< 0.10 Ω/□ |
UL510 |
| T2142 |
Cu/Ni plated PET taffeta woven |
0.10 ± 0.01 mm |
> 1000 gf/25 mm |
< 0.10 Ω/□ |
- |
| T217 |
Cu/Ni plated PET ripstop woven |
0.11 ± 0.015 mm |
> 1000 gf/25 mm |
< 0.50 Ω/□ |
- |
Ruban adhésif tissu conducteur double face
Ces rubans offrent une conductivité électrique verticale et une fixation fiable entre deux surfaces conductrices.
| Référence | Matériau | Épaisseur | Adhérence | Résistance de surface | Norme |
|---|
| T222 |
Cu/Ni plated PET mesh woven |
0.11 ± 0.02 mm |
> 1000 gf/25 mm |
< 0.50 Ω/□ |
- |
| T224 |
Cu/Ni plated PET mesh woven |
0.11 ± 0.02 mm |
> 800 gf/25 mm |
< 0.50 Ω/□ |
UL510 Equivalent |
| T2122 |
Cu/Ni plated PET taffeta woven |
0.135 ± 0.015 mm |
> 1000 gf/25 mm |
< 0.50 Ω/□ |
UL510 |
Ruban adhésif feuille métallique
Les rubans à feuille métallique aluminium ou cuivre offrent une conductivité électrique élevée et peuvent également servir de couche d’isolation sur la surface du ruban.
| Référence | Matériau | Épaisseur | Adhérence | Résistance de surface |
|---|
| T276 |
Feuille cuivre |
0.065 ± 0.01 mm |
> 1000 gf/25 mm |
< 0.50 Ω/□ |
| T2801 |
Feuille aluminium |
0.065 ± 0.01 mm |
> 1000 gf/25 mm |
< 0.50 Ω/□ |
| T262 |
Feuille cuivre embossée |
0.08 ± 0.008 mm |
> 700 gf/25 mm |
< 0.50 Ω/□ |
| T3081 |
Feuille aluminium laminée PET |
0.065 ± 0.01 mm |
> 1000 gf/25 mm |
< 0.50 Ω/□ |
Ruban adhésif feuille métallique double face
Les versions double face offrent une bonne conductivité électrique entre deux surfaces tout en restant une solution économique.
| Référence | Matériau | Épaisseur | Adhérence | Résistance de surface |
|---|
| T2953 |
Feuille aluminium |
0.05 ± 0.01 mm |
> 1000 gf/25 mm |
< 0.50 Ω/□ |
Applications typiques

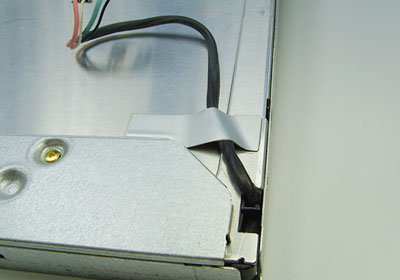

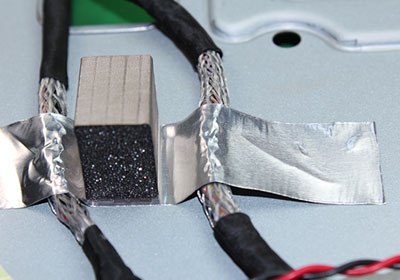

- Fixation et blindage des câbles

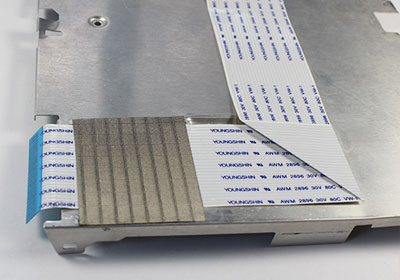

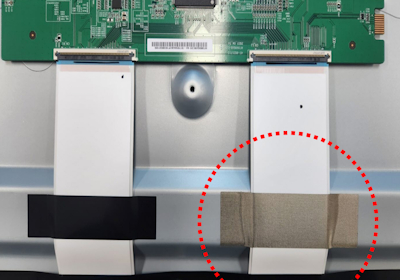

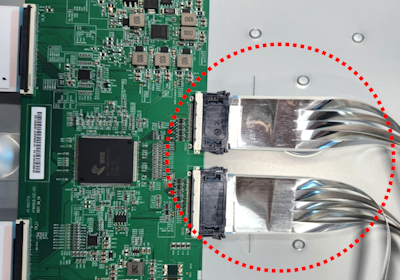

- Blindage EMI des fils électriques et nappes FFC

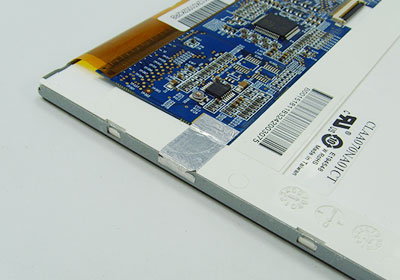

- Mise à la masse des boîtiers métalliques
- Protection contre les interférences électromagnétiques dans les équipements électroniques
- Blindage et grounding dans les systèmes électroniques
Pourquoi choisir le ruban adhésif conducteur de blindage EMI
Le ruban adhésif conducteur de blindage EMI constitue une solution simple et efficace pour améliorer la compatibilité électromagnétique des équipements électroniques. Sa conductivité élevée, sa flexibilité et sa facilité d’installation permettent d’intégrer rapidement une protection EMI fiable dans les boîtiers électroniques, les systèmes de câblage et les cartes électroniques.
Grâce à ses différentes configurations de matériaux et d’adhésifs, il s’adapte à un large éventail d’applications industrielles nécessitant une mise à la masse et un blindage électromagnétique efficaces.
