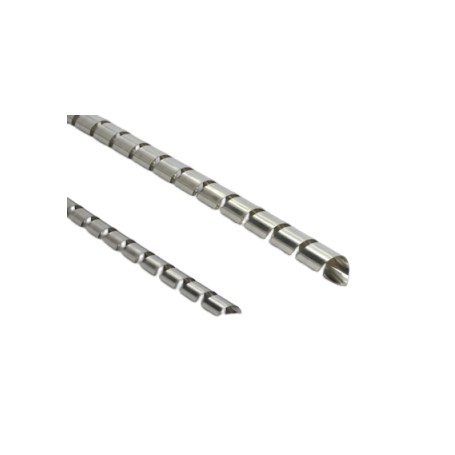

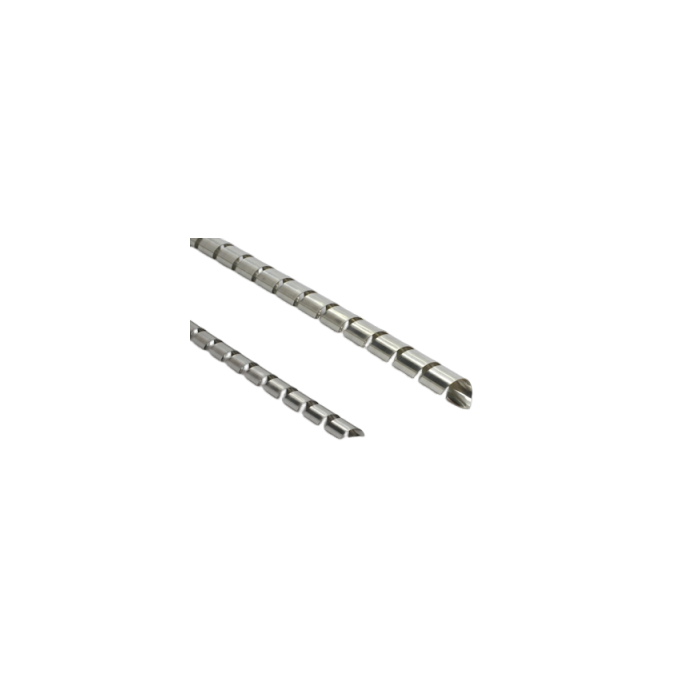

Joint spiralé RF/EMI pour blindage électromagnétique – spiral spring gasket | E-SONG EMC

Le joint spiralé RF/EMI est une solution de blindage électromagnétique haute performance conçue pour protéger les équipements sensibles contre les interférences électromagnétiques. Grâce à sa structure métallique spiralée, ce joint offre une excellente efficacité de blindage EMI/RF tout en garantissant une grande élasticité mécanique.

Avantages

• Efficacité de blindage RF/EMI élevée pouvant atteindre environ 100 dB
• Excellente élasticité et flexibilité grâce à la structure spiralée
• Différents niveaux de force de compression disponibles

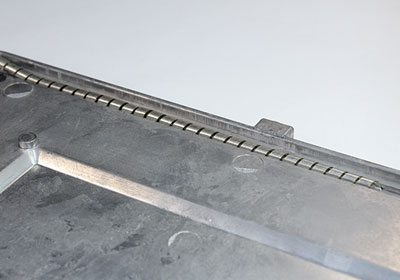

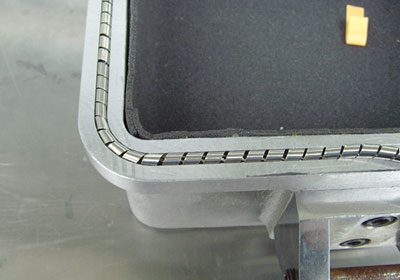

• Installation simple dans une rainure mécanique
• Découpe facile selon la longueur souhaitée
• Possibilité de version O-Ring avec soudure par points de précision
• Conforme RoHS

Caractéristiques principales

• Type : Joint spiralé RF/EMI (Spiral Spring Gasket)
• Matériaux disponibles :
• Acier inoxydable (SUS)
• Alliage BeCu plaqué étain (Sn-plated BeCu)
• Alliage BeCu plaqué nickel (Ni-plated BeCu)
• Diamètre extérieur (OD) : configurable par incréments de 0,1 mm
• Exemple de codification : 010 = 1,0 mm / 023 = 2,3 mm / 099 = 9,9 mm
• Structure : ruban métallique spiralé
• Montage : insertion dans rainure

Forces de compression disponibles

• S – Standard force : environ 13 kgf/in
• P – Medium force : environ 5 kgf/in
• F – Low force : environ 2 kgf/in

Applications typiques

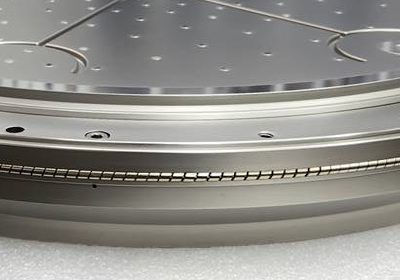

• Équipements de fabrication de semi-conducteurs (équipements de gravure plasma)
• Équipements médicaux de précision
• Équipements de télécommunications
• Systèmes militaires
• Équipements satellitaires
• Boîtiers électroniques nécessitant un blindage EMI élevé

Pourquoi choisir le joint spiralé RF/EMI pour blindage électromagnétique

• Très haute efficacité de blindage EMI pour les équipements sensibles
• Excellente résilience mécanique assurant un contact stable
• Solution fiable pour les environnements industriels exigeants
• Installation simple dans des rainures mécaniques
• Large choix de matériaux et forces de compression

Spécifications et modèles disponibles
