Description
Le finger strip gasket de blindage EMI est un joint conducteur utilisé pour assurer la mise à la masse électrique et le blindage électromagnétique dans les équipements électroniques. Il est principalement fabriqué en alliage cuivre béryllium (BeCu), un matériau reconnu pour sa grande élasticité, sa résistance mécanique et sa stabilité face aux contraintes métalliques.
Avantages
- Excellent blindage EMI/RFI grâce à une faible résistance de contact
- Alliage cuivre béryllium haute élasticité offrant une grande durabilité
- Résistance à la corrosion avec revêtements Sn, Ni ou Au
- Plusieurs méthodes de fixation : clip, rainure, soudure, vis ou SMT
- Versions CMS disponibles pour montage automatique
- Solution fiable pour la mise à la masse électrique
- Conforme RoHS
Caractéristiques principales
- Type : joint finger strip de blindage EMI
- Matériau principal : alliage cuivre béryllium (UNS C17200)
- Composition : Be 1.8–2 %, Co+Ni ≥ 0.2 %, Cu balance
- Matériaux alternatifs : phosphor bronze ou acier inoxydable
- Revêtements disponibles : étain (Sn), nickel (Ni), or (Au)
- Applications : blindage EMI et grounding électrique
- Conditionnement : barrettes, rouleaux ou bobines pour SMT
Applications typiques
- Blindage EMI des boîtiers électroniques

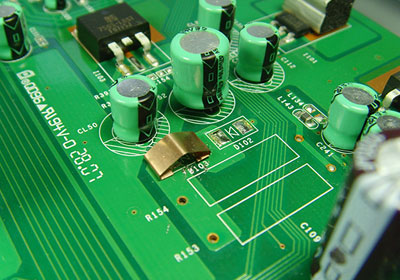

- Mise à la masse des cartes PCB
- Protection contre les perturbations électromagnétiques
- Boîtiers métalliques et châssis électroniques
- Équipements électroniques industriels
- Systèmes de communication et équipements informatiques
Pourquoi choisir les finger strip gaskets de blindage EMI
Les finger strip gaskets constituent une solution efficace pour assurer la continuité électrique et le blindage électromagnétique dans les équipements électroniques. Leur structure métallique élastique garantit un contact fiable même en cas de tolérances mécaniques ou de cycles d’ouverture et de fermeture répétés.
Grâce à la diversité des méthodes de montage et aux différentes options de matériaux et de revêtements, ces joints offrent une solution flexible et durable pour améliorer la compatibilité électromagnétique des systèmes électroniques.

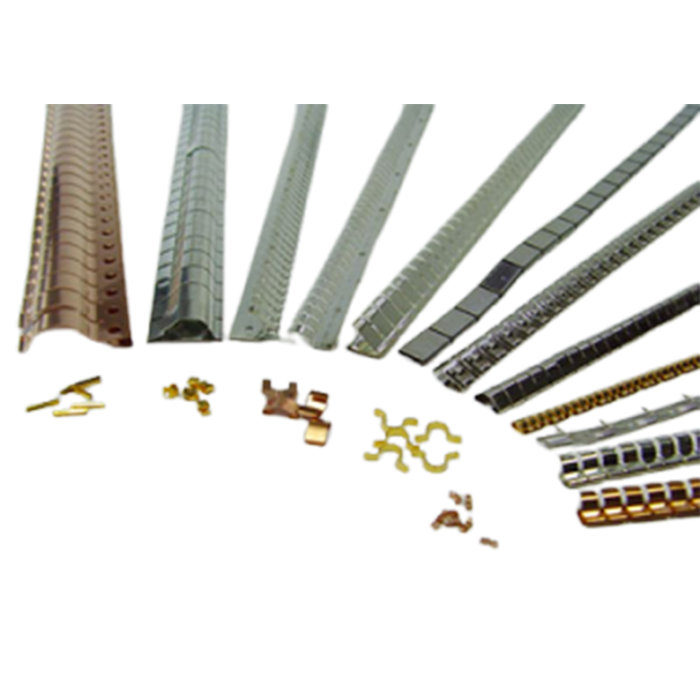

Types de finger strip gaskets disponibles
| Type | Description |
|---|
| Clip-on Type |
Fixation directe sur la plaque de montage grâce à un système de clip mécanique. Certains modèles peuvent également être fixés par vis. Différentes versions sont disponibles selon l’épaisseur de la plaque métallique. |
| Slot Mount Type |
Insertion dans une rainure de la plaque de montage. Cette solution offre une fixation stable tout en évitant la formation d’arêtes métalliques coupantes. |
| Solder & Weld Type |
Fixation directe sur la plaque de montage par soudure ou brasage. Selon l’application, un adhésif conducteur double face peut également être utilisé. |
| Screw & Rivet Type |
Installation à l’aide de vis ou de rivets. Le rail peut être fixé en premier puis le finger strip est inséré, ou bien le joint peut être fixé directement sur la surface métallique. |
| SMT Type |
Version SMD conçue pour un montage automatique sur les lignes de production. Fournie en carrier tape embossée permettant un placement rapide par machine SMT. |
