Description

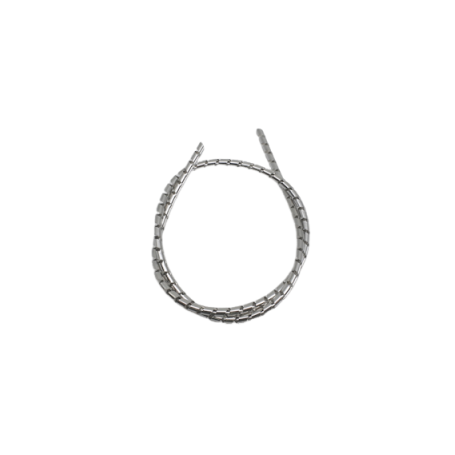

Le joint spiralé de blindage EMI résistant à la corrosion est une solution de blindage électromagnétique haute performance conçue pour fonctionner dans des environnements industriels extrêmement exigeants. Il est particulièrement adapté aux applications combinant atmosphères chimiques corrosives et températures élevées, comme les équipements de gravure pour semi-conducteurs ou les installations de traitement chimique.
Avantages
- Excellente résistance à la corrosion chimique dans les environnements acides, alcalins ou exposés à des gaz corrosifs
- Large plage de température de fonctionnement de −269 °C à environ 500 °C
- Alliages haute performance Ni-Mo C-276 et Co-Cr R30003
- Blindage EMI efficace grâce à une faible résistance électrique
- Haute résistance mécanique limitant la déformation et la fatigue sous charges répétées
- Excellente durabilité face à l’oxydation, au pitting et au stress corrosion cracking
- Disponible dans de nombreuses dimensions avec différents niveaux de force de compression
- Installation simple en gorge pour intégration dans les boîtiers ou équipements
Caractéristiques principales
- Type : joint spiralé de blindage EMI (Spiral Spring Gasket)
- Matériaux disponibles : Ni-Mo Alloy C-276 (Hastelloy / Inconel) et Co-Cr Alloy R30003 (Elgiloy)

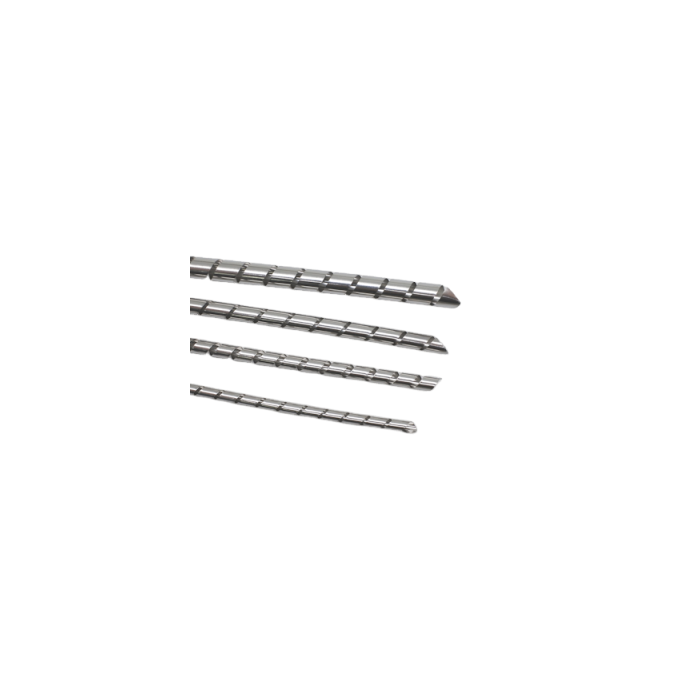

- Diamètre extérieur : 1.0 à 10.0 mm
- Incrément de dimension : 0.1 mm
- Forces de compression : Standard (S), Medium (P), Low (F)
- Force de compression typique à 25 % :
- Standard : environ 13 kgf/in
- Medium : environ 5 kgf/in
- Low : environ 2 kgf/in

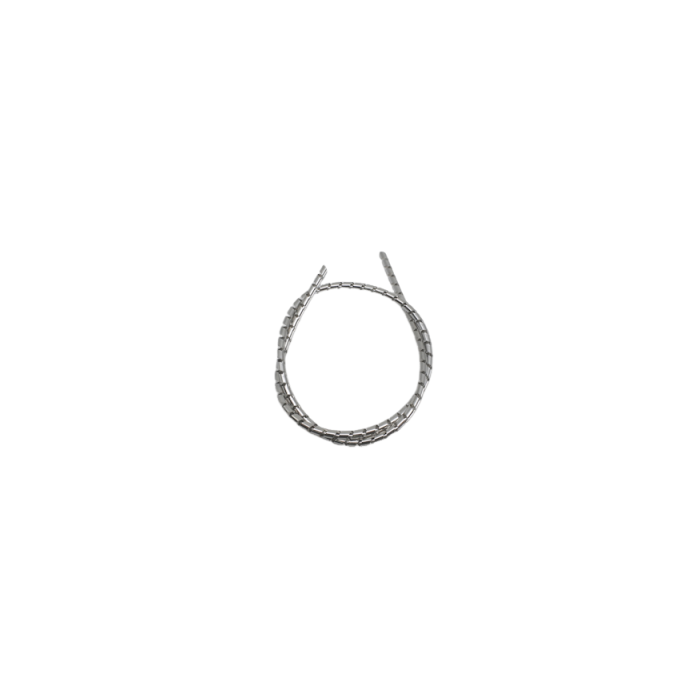

- Configuration : version standard ou O-Ring avec soudure laser
- Montage : installation en gorge
Applications typiques
- Équipements de gravure pour semi-conducteurs
- Installations de traitement chimique
- Équipements industriels exposés à des gaz corrosifs
- Systèmes fonctionnant à haute température
- Applications cryogéniques et environnements extrêmes
- Blindage EMI pour équipements électroniques critiques
Pourquoi choisir le joint spiralé de blindage EMI résistant à la corrosion
Le joint spiralé de blindage EMI résistant à la corrosion est spécialement conçu pour garantir une protection électromagnétique fiable dans des environnements industriels sévères. Grâce à l’utilisation d’alliages avancés tels que C-276 et R30003, il offre une résistance exceptionnelle aux produits chimiques, aux températures élevées et aux contraintes mécaniques.
Cette combinaison de durabilité, stabilité électrique et résistance chimique en fait une solution idéale pour les applications critiques dans les secteurs des semi-conducteurs, de la chimie et des environnements industriels extrêmes.
Tableau des séries disponibles
| Matériau | Diamètre minimum | Force standard (S) | Force moyenne (P) | Force faible (F) |
|---|
| Ni-Mo Alloy (C-276) |
1.0 mm |
SHA-010W |
PHA-010W |
FHA-023W |
| Ni-Mo Alloy (C-276) |
9.9 mm |
SHA-099W |
PHA-099W |
FHA-099W |
| Co-Cr Alloy (R30003) |
1.2 mm |
SCO-012W |
PCO-023W |
FCO-034W |
| Co-Cr Alloy (R30003) |
9.9 mm |
SCO-099W |
PCO-099W |
FCO-099W |
Composition chimique des alliages
| Alliage | Composition chimique |
|---|
| Ni-Mo Alloy (C-276) |
Ni Bal. / Mo 15.0–17.0 % / Cr 14.5–16.5 % / Fe 4.0–7.0 % |
| Co-Cr Alloy (R30003) |
Co 39.0–41.0 % / Cr 19.0–21.0 % / Ni 15.0–16.0 % / Fe Bal. |
Propriétés physiques des matériaux
| Propriété | Ni-Mo Alloy (C-276) | Co-Cr Alloy (R30003) |
|---|
| Densité |
8.9 g/cm³ |
8.3 g/cm³ |
| Module d’élasticité |
205 kN/mm² |
225 kN/mm² |
| Résistivité électrique |
123 μΩ·cm |
95 μΩ·cm |
| Conductivité thermique |
10.2 W/m·K |
12.5 W/m·K |
| Point de fusion |
1325–1370 °C |
1450–1460 °C |
