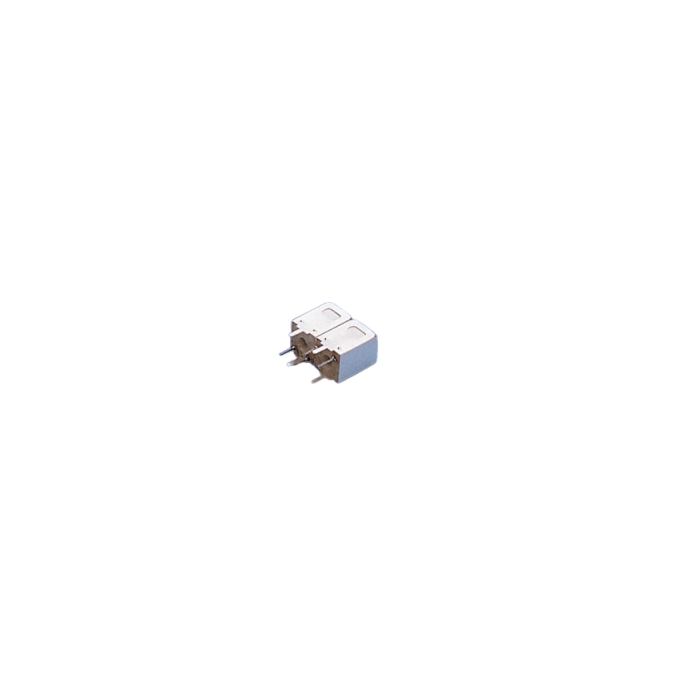

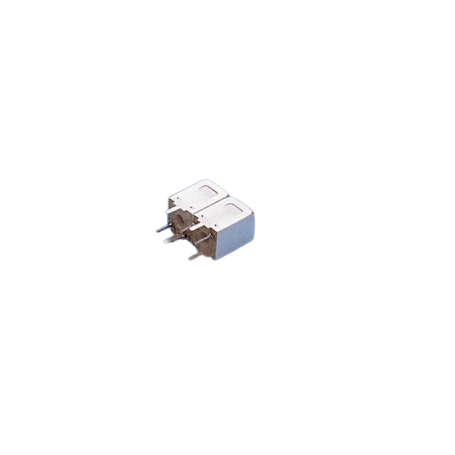

Nouveau Filtre passe-bande hélicoïdal 2 pôles (42 MHz - 1500 MHz) : série 7H2 Agrandir l'image

Filtre passe-bande hélicoïdal 2 pôles (42 MHz - 1500 MHz) : série 7H2 | Temwell Corporation

La série 7H2 (2 pôles) est la gamme hélicoïdale la plus aboutie de Temwell en basse et moyenne fréquence. Son architecture délivre le meilleur compromis sélectivité / pertes / stabilité, avec une flexibilité de customisation élevée pour répondre aux exigences de conception les plus strictes.

Plus de détails

Description

La série 7H2 (2 pôles) est la gamme hélicoïdale la plus aboutie de Temwell en basse et moyenne fréquence. Son architecture délivre le meilleur compromis sélectivité / pertes / stabilité, avec une flexibilité de customisation élevée pour répondre aux exigences de conception les plus strictes. Les produits développés couvrent un spectre de fréquences très large, avec des références disponibles et éprouvées sur de nombreux sous-bandes.

Avantages :

  • Stabilité & robustesse : faible sensibilité aux influences externes, dérives maîtrisées.
  • Spectre couvert étendu : f0 typ. 42–1500 MHz selon modèles, BW 2–120 MHz.
  • Sélectivité utile : atténuations typiques 20–30 dB (et davantage selon offset, voir tableau).
  • Intégration simple : 50 Ω en entrée/sortie, boîtier à pins traversants, encombrement compact.

Caractéristiques principales :

  • Technologie : filtre passe-bande hélicoïdal 2 pôles (série 7H2).
  • Fréquences centrales : typiquement 42 à 1500 MHz (voir références ci-dessous).
  • Bande passante : 2 à 120 MHz.
  • Impédance : 50 Ω (entrée / sortie).
  • Puissance : typ. 1 à 5 W selon modèle.
  • Atténuation : valeurs à offset spécifiées par référence (@Fo±ΔM / dB).
  • Montage : Pin (THT), hauteur typique 12,5 mm, empreinte typique 15,2 × 7,6 mm.

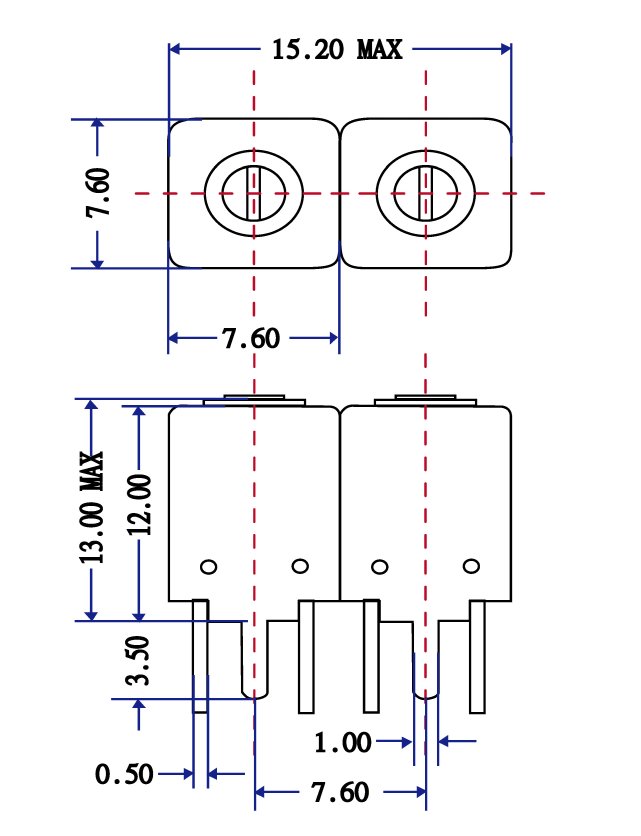

Dessin mécanique & encombrement (mm) – Série 7H2


Largeur 15,20 mm (max)  |  Profondeur 7,60 mm  |  Hauteur 12,0 mm typ / 13,0 mm max  |  Pas entre pins 7,60 mm (pin 1,00 mm, ép. 0,50 mm)  |  Dégagement sous boîtier 3,50 mm

Applications typiques :

  • Produits de télécommunication et stations de base.
  • Satellite, RADAR, communications aéronautiques.
  • Communication minière, équipements RF embarqués.

Pourquoi choisir ce produit :

  • Meilleure architecture de la gamme : la série 7H2 (hélicoïdal 2 pôles) offre le meilleur compromis sélectivité / IL / stabilité parmi les séries hélicoïdales.
  • Large latitude de conception : f0 42–1500 MHz et BW 2–120 MHz pour caler précisément la bande utile et les marges adjacentes.
  • Rejet dimensionné : gabarit d’atténuation défini à des offsets contractuels (@Fo±ΔM) afin de respecter les masques réglementaires ou de coexistence RF.
  • Intégration simplifiée : 50 Ω en entrée/sortie, boîtier à pins THT, encombrement compact (≈ 12,5 mm de hauteur, 15,2 × 7,6 mm).
  • Robustesse en puissance : tenue typique 1–5 W pour les front-ends VHF/UHF et équipements embarqués.
  • Stabilité environnementale : faible sensibilité aux variations externes, dérives maîtrisées sur la durée.
  • Disponibilité de références : portefeuille étendu couvrant de nombreuses sous-bandes, facilitant le choix « plug-in » ou la customisation (f0, BW, IL cible, gabarit d’atténuation).

Spécifications et modèles disponibles :

P/NFreq Range (MHz)-3 dB BW (MHz)IL (dB)@Fo−( )M / dB@Fo+( )M / dBImpedanceTypePower (W)Height (mm)Size (mm)RF Range
TD67185B-70M 68–75 3 3.5 (20)29 (20)38 50 Ω Pin 1–5 12.5 15.2 × 7.6 VHF
TD67186B-70M 68–75 5 3.0 (20)22 (20)23 50 Ω Pin 1–5 12.5 15.2 × 7.6 VHF
TD67815B-70M 68–75 13 2.0 (50)21 (50)21 50 Ω Pin 1–5 12.5 15.2 × 7.6 VHF
TD6873B-77.25M 76–85 4 3.5 (8)15 (8)19 50 Ω Pin 1–5 12.5 15.2 × 7.6 VHF
TD67370B-77M 76–85 14 2.5 (50)24 (50)23 50 Ω Pin 1–5 12.5 15.2 × 7.6 VHF
TD67816B-80M 76–85 15 2.0 (50)19 (50)23 50 Ω Pin 1–5 12.5 15.2 × 7.6 VHF
TD67429B-77M 76–85 25 2.5 (50)15 (50)16 50 Ω Pin 1–5 12.5 15.2 × 7.6 VHF
TD67189B-90M 86–95 5 3.0 (20)24 (20)34 50 Ω Pin 1–5 12.5 15.2 × 7.6 VHF
TD67301A-90M 86–95 8 3.0 (30)24 (30)27 50 Ω Pin 1–5 12.5 15.2 × 7.6 VHF
TD67700B-90M 86–95 17 2.0 (50)15 (50)22 50 Ω Pin 1–5 12.5 15.2 × 7.6 VHF
TD6716B-96M 96–107 7 2.5 (30)28 (30)35 50 Ω Pin 1–5 12.5 15.2 × 7.6 VHF
TD67686B-101M 96–107 9 3.5 (20)36 (20)35 50 Ω Pin 1–5 12.5 15.2 × 7.6 VHF
TD67279A-100M 96–107 10 3.0 (30)18 (30)25 50 Ω Pin 1–5 12.5 15.2 × 7.6 VHF
TD67687B-100M 96–107 15 2.0 (50)23 (50)26 50 Ω Pin 1–5 12.5 15.2 × 7.6 VHF
TD67636E-98M 96–107 20 2.5 (50)18 (50)22 50 Ω Pin 1–5 12.5 15.2 × 7.6 VHF
TD6812A-113.25M 108–125 3 4.5 (20)30 (20)37 50 Ω Pin 1–5 12.5 15.2 × 7.6 VHF
TD67196B-119M 108–125 7 3.0 (30)23 (30)34 50 Ω Pin 1–5 12.5 15.2 × 7.6 VHF
TD67443B-113.5M 108–125 15 2.5 (40)19 (40)24 50 Ω Pin 1–5 12.5 15.2 × 7.6 VHF
TD67688B-116M 108–125 20 2.0 (75)26 (75)24 50 Ω Pin 1–5 12.5 15.2 × 7.6 VHF
TD6727D-140M 126–145 5 3.5 (30)29 (30)31 50 Ω Pin 1–5 12.5 15.2 × 7.6 VHF
TD67203A-140M 126–145 8 3.0 (20)20 (20)19 50 Ω Pin 1–5 12.5 15.2 × 7.6 VHF
TD67326D-142M 126–145 9 2.5 (50)37 (50)33 50 Ω Pin 1–5 12.5 15.2 × 7.6 VHF
TD67194B-127.5M 126–145 9 2.5 (30)20 (30)27 50 Ω Pin 1–5 12.5 15.2 × 7.6 VHF
TD67193B-140M 126–145 11 3.0 (50)27 (50)34 50 Ω Pin 1–5 12.5 15.2 × 7.6 VHF
TD67382B-142M 126–145 12 3.0 (50)26 (50)32 50 Ω Pin 1–5 12.5 15.2 × 7.6 VHF
TD67432B-140M 126–145 17 2.5 (50)17 (50)25 50 Ω Pin 1–5 12.5 15.2 × 7.6 VHF
TD67380B-144M 126–145 20 2.5 (50)21 (50)21 50 Ω Pin 1–5 12.5 15.2 × 7.6 VHF
TD67435B-140M 126–145 26 2.0 (50)16 (50)20 50 Ω Pin 1–5 12.5 15.2 × 7.6 VHF
TD67433B-140M 126–145 33 2.0 (50)14 (50)15 50 Ω Pin 1–5 12.5 15.2 × 7.6 VHF

10 autres produits dans la même catégorie
