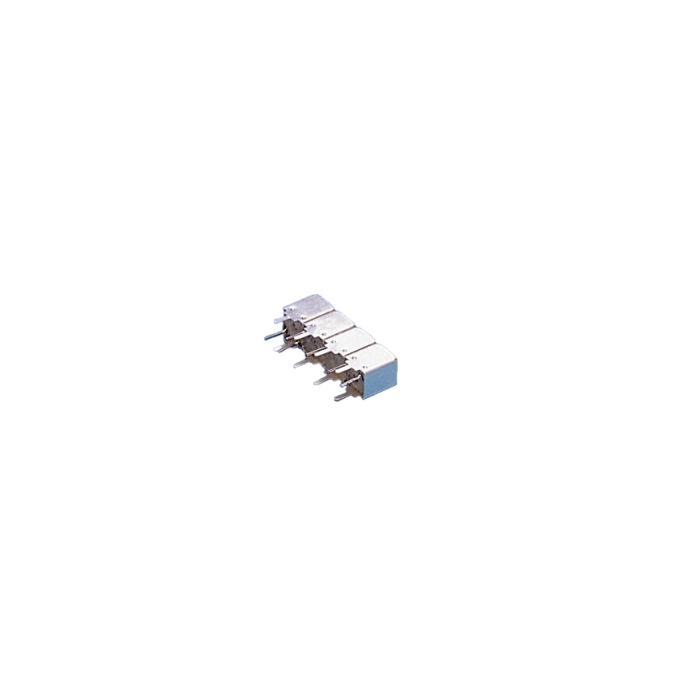

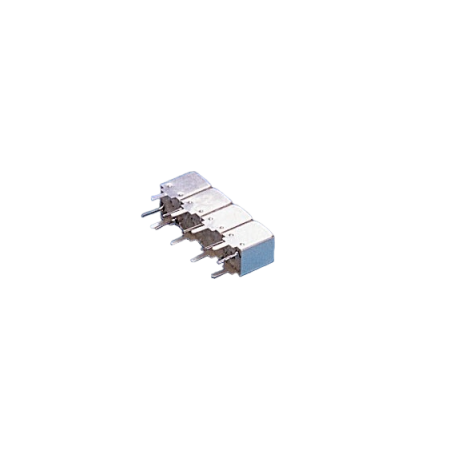

Filtre passe-bande hélicoïdal RF – 75 Ω / 4 pôles, format compact : Série 5W4L | Temwell Corporation

La série 5W4L est une déclinaison 75 Ω en 4 pôles des filtres hélicoïdaux compacts 5W. Elle assure une conversion 50 Ω → 75 Ω sans changement de performances ni d’encombrement, tout en offrant un rejet optimisé et un support des bandes hautes jusqu’à 2,6 GHz.

Avantages :

• Transfert 100 % des performances de la série 5W vers une adaptation 75 Ω native.
• Topologie 4 pôles : sélectivité renforcée et atténuation hors bande typique 40–50 dB.

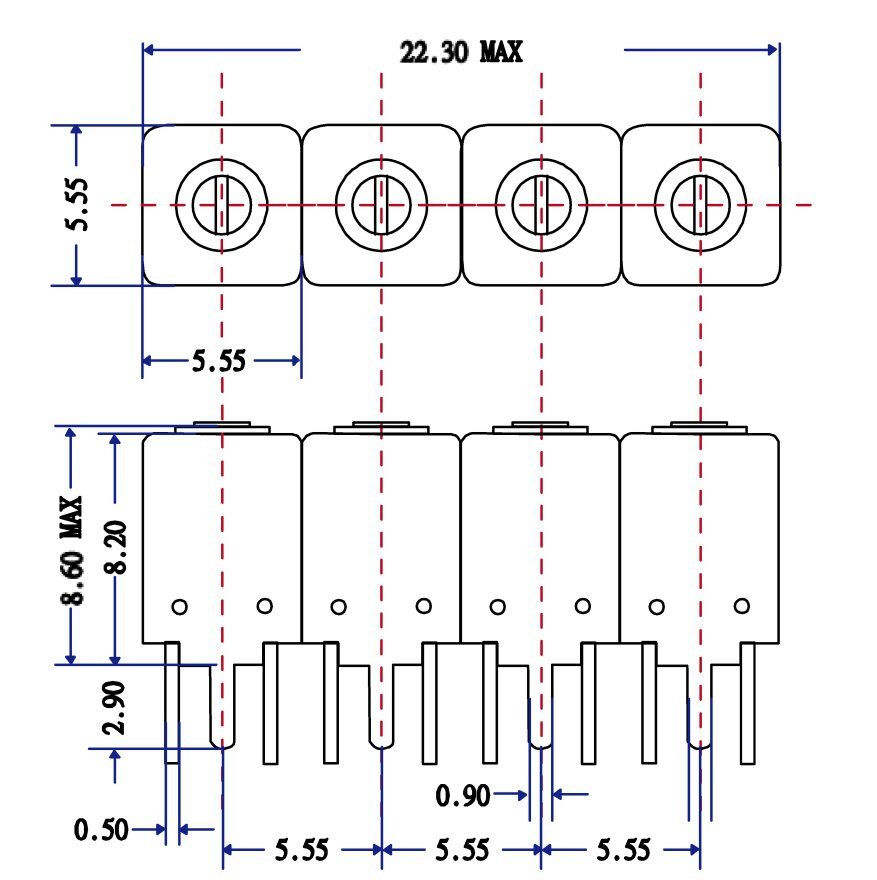

• Format compact (low-SWaP) idéal pour architectures denses jusqu’à 2,6 GHz.
• Intégration simplifiée en environnements CATV, vidéo RF, IF sat et télécoms.

Caractéristiques principales :

• Plage de fréquence centrale (Fc) : 230 à 2600 MHz.
• Bande passante (-3 dB) : 2 à 120 MHz.
• Impédance : 75 Ω.
• Atténuation hors bande : 40 à 50 dB (typ.).
• Topologie : filtre hélicoïdal passe-bande 4 pôles.

Applications typiques :

• Télécommunications, satellite (IF), RADAR, stations de base.
• Communication minière et aéronautique : pré-sélection, nettoyage spectral.

Pourquoi choisir la série 5W4L ?

La 5W4L combine compacité, sélectivité 4 pôles et adaptation 75 Ω pour migrer vos conceptions 50 Ω sans re-design. Son rejet élevé (40–50 dB) et son support jusqu’à 2,6 GHz sécurisent la conformité CEM et la marge système dans les chaînes RF modernes.

Spécifications et modèles disponibles :
