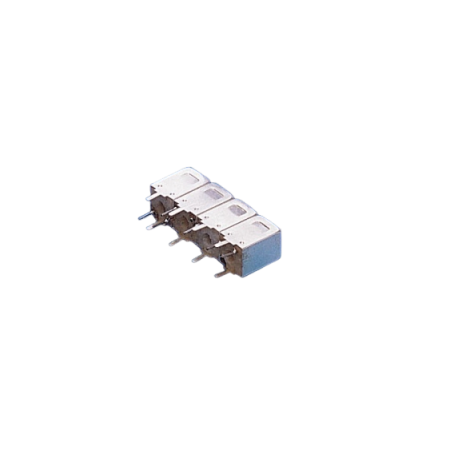

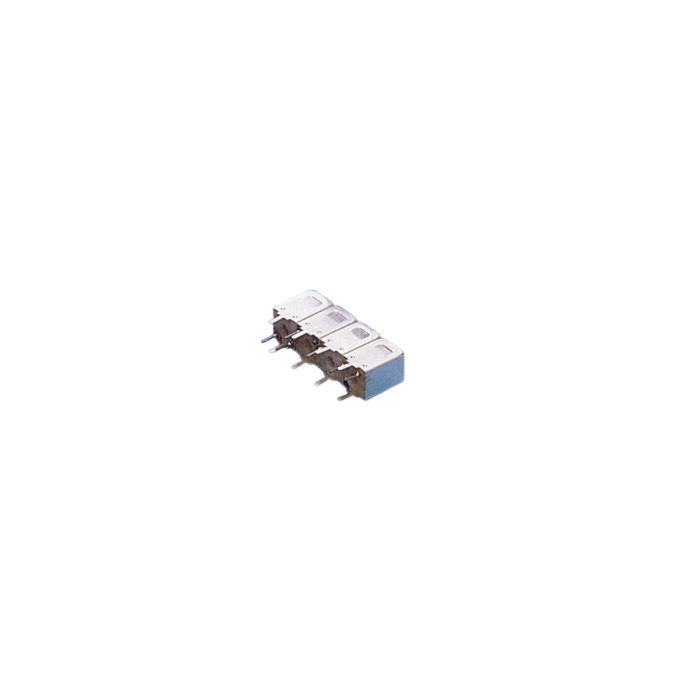

Nouveau Filtres passe-bande hélicoïdaux – Rejet élevé 50 Ω : Série K4 Agrandir l'image

Filtres passe-bande hélicoïdaux – Rejet élevé 50 Ω : Série k4-4pole | Temwell Corporation

La série K4 rassemble des filtres passe-bande hélicoïdaux UHF à montage Pin, accordés de 320 à 1 230 MHz avec des bandes passantes typiques de 18 à 20 MHz.

Plus de détails

Description

La série K4 rassemble des filtres passe-bande hélicoïdaux UHF à montage Pin, accordés de 320 à 1 230 MHz avec des bandes passantes typiques de 18 à 20 MHz. Leur architecture à haut facteur de qualité offre un rejet hors bande élevé (jusqu’à ~58 dB selon modèle) tout en conservant une insertion IL maîtrisée. Boîtier compact (22,4 × 5,6 mm ; H 8,6 mm) et adaptation 50 Ω en entrée/sortie pour une intégration directe sur PCB.

Avantages :

  • Rejet élevé et symétrique autour de F0 pour un nettoyage spectral efficace.
  • Intégration 50 Ω native, montage Pin sur PCB, encombrement réduit.
  • Couverture UHF large avec de nombreux points d’accord (320 → 1 230 MHz).
  • Puissance 1–5 W compatible émetteurs compacts, répéteurs et modules OEM.

Caractéristiques principales :

  • Fréquences d’accord typiques : 320, 340, 360, 380, 400, 420, 440, 460, 480, 495, 515, 520, 590, 635, 655, 705, 735, 800, 830, 880, 945, 980, 1 010, 1 055, 1 090, 1 125, 1 230 MHz.
  • Bande passante à −3 dB : 18 à 20 MHz (selon référence).
  • Perte d’insertion (IL) : ~3,5 à 5 dB suivant fréquence/BW.
  • Rejet hors bande : spécifié à F0 −(Δf) / +(Δf) (voir tableau).
  • Impédance : 50 Ω (In/Out) – Type : Pin – Puissance : 1–5 W.
  • Dimensions : 22,4 × 5,6 mm – Hauteur : 8,6 mm.

Applications typiques :

  • Front-ends et répéteurs UHF (PMR, ISM, télémesure, IoT longue portée).
  • Filtrage de canaux, suppression d’images/interférences en modules OEM.
  • Instrumentation RF et bancs d’essais compacts.

Pourquoi choisir la série K4 :

Pour bénéficier d’un rejet élevé dans un format PCB très compact, d’une gamme UHF étendue et d’une intégration 50 Ω directe, tout en gardant une perte d’insertion maîtrisée et une plage de puissance jusqu’à 5 W.

Tableau comparatif des modèles – Série K4 (655 – 880 MHz)
S/N P/N Freq Range -3dB BW IL @Fo-( )M/dB @Fo+( )M/dB Impedance Series Type Power Height Size-Height RF Range
1 K4RF-655M-18M 655~655M 18M 4.5 (50)50 (50)44 In / Out :50 Ω K4 Pin 1~5W 8.6mm 22.4 X 5.6 UHF
2 K4RF-705M-20M 705~705M 20M 4.5 (50)50 (50)43 In / Out :50 Ω K4 Pin 1~5W 8.6mm 22.4 X 5.6 UHF
3 K4RF-735M-20M 735~735M 20M 4.5 (50)46 (50)40 In / Out :50 Ω K4 Pin 1~5W 8.6mm 22.4 X 5.6 UHF
4 K4RF-800M-20M 800~800M 20M 4.5 (50)46 (50)40 In / Out :50 Ω K4 Pin 1~5W 8.6mm 22.4 X 5.6 UHF
5 K4RF-830M-20M 830~830M 20M 4.5 (50)41 (50)41 In / Out :50 Ω K4 Pin 1~5W 8.6mm 22.4 X 5.6 UHF
6 K4RF-880M-20M 880~880M 20M 4.5 (50)47 (50)39 In / Out :50 Ω K4 Pin 1~5W 8.6mm 22.4 X 5.6 UHF

Tableau comparatif des modèles – Série K4 (945 – 1125 MHz)
S/N P/N Freq Range -3dB BW IL @Fo-( )M/dB @Fo+( )M/dB Impedance Series Type Power Height Size-Height RF Range
1 K4RF-945M-20M 945~945M 20M 5 (50)43 (50)37 In / Out :50 Ω K4 Pin 1~5W 8.6mm 22.4 X 5.6 UHF
2 K4RF-980M-20M 980~980M 20M 4.5 (50)43 (50)35 In / Out :50 Ω K4 Pin 1~5W 8.6mm 22.4 X 5.6 UHF
3 K4RF-1010M-20M 1010~1010M 20M 5 (50)41 (50)35 In / Out :50 Ω K4 Pin 1~5W 8.6mm 22.4 X 5.6 UHF
4 K4RF-1055M-20M 1055~1055M 20M 5 (50)37 (50)38 In / Out :50 Ω K4 Pin 1~5W 8.6mm 22.4 X 5.6 UHF
5 K4RF-1090M-20M 1090~1090M 20M 5 (50)37 (50)40 In / Out :50 Ω K4 Pin 1~5W 8.6mm 22.4 X 5.6 UHF
6 K4RF-1125M-20M 1125~1125M 20M 5 (50)37 (50)41 In / Out :50 Ω K4 Pin 1~5W 8.6mm 22.4 X 5.6 UHF
