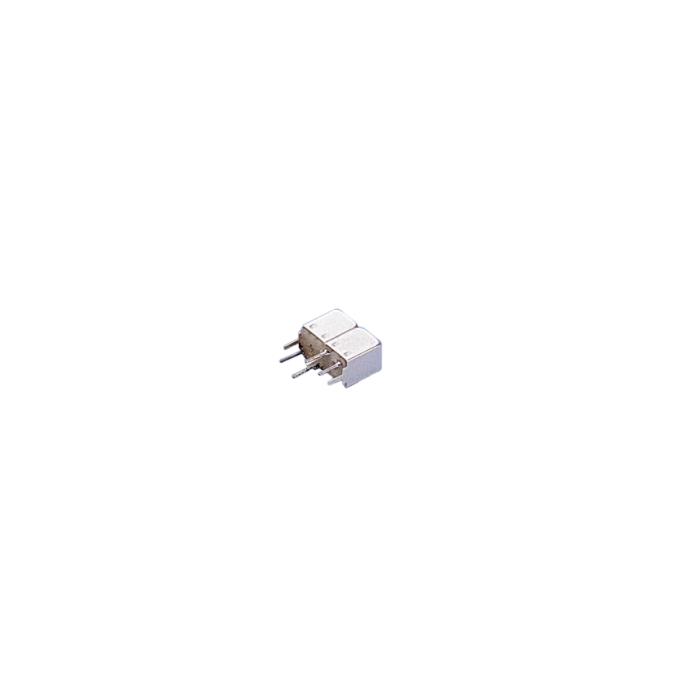

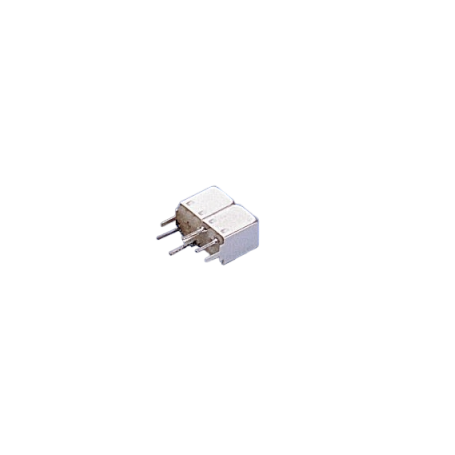

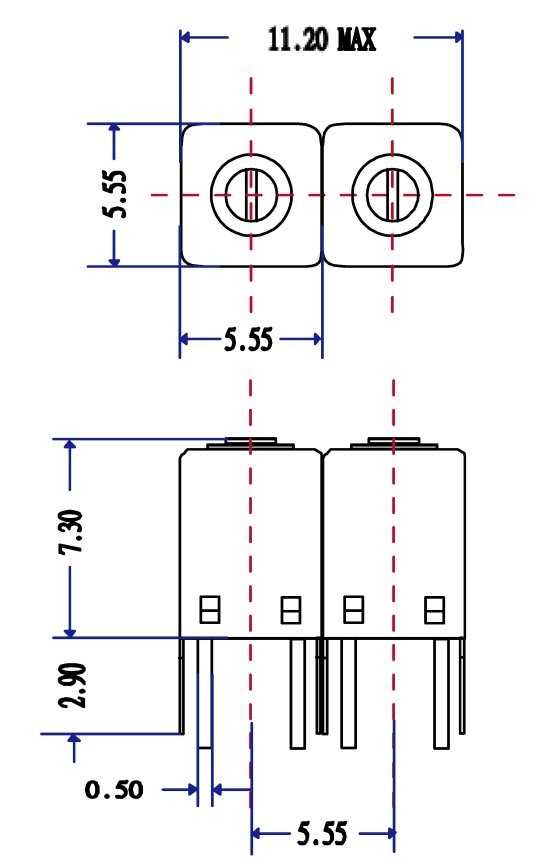

Nouveau Filtre passe-bande hélicoïdal RF – 2 pôles, remplaçant TOKO 5HW : Série 5R2 Agrandir l'image

Filtre passe-bande hélicoïdal RF – 2 pôles, remplaçant TOKO 5HW : Série 5R2 | Temwell Corporation

La série Temwell 5R2 est une gamme de filtres hélicoïdaux RF 2 pôles conçue pour être un remplaçant PIN-TO-PIN des filtres TOKO 5HW.

Plus de détails

Description

La série Temwell 5R2 est une gamme de filtres hélicoïdaux RF 2 pôles conçue pour être un remplaçant PIN-TO-PIN des filtres TOKO 5HW. Développée « drop-in », elle reproduit intégralement le comportement des références d’origine tout en offrant davantage d’options de spécification (fréquence centrale, bande passante, niveau de rejet). La 5R2 répond ainsi à la demande du marché pour des substitutions fiables et pérennes dans les équipements télécoms et hyperfréquences.

Avantages :

  • Compatibilité mécanique et électrique : remplacement PIN-TO-PIN des TOKO 5HW, sans retouche de PCB.
  • Équivalence fonctionnelle : caractéristiques de filtrage conformes aux produits d’origine.
  • Plus grand éventail de specs : choix élargi de Fc, BW et rejet pour optimiser le design.
  • Intégration 50 Ω native : adaptation simple en chaînes RF.
  • Disponibilité industrielle : alternative durable pour la maintenance et les nouvelles conceptions.

Caractéristiques principales :

  • Topologie : filtre passe-bande hélicoïdal 2 pôles (remplacement TOKO 5HW).
  • Fréquence centrale (Fc) : 200 à 2600 MHz (configurable par modèle).
  • Bande passante à −3 dB (BW) : 2 à 120 MHz.
  • Impédance : 50 Ω (entrée/sortie).
  • Atténuation hors bande (indicative) : 20 à 30 dB (selon configuration).
  • Montage : version Pin compatible implantations TOKO 5HW.

Applications typiques :

  • Télécommunications : répéteurs, front-ends RF, liaisons point-à-point.
  • Satellite (bord et sol) et stations de base.
  • RADAR et aviation : pré-sélection, suppression des co-canaux et images.
  • Communication minière : environnements sévères nécessitant compacité et fiabilité.
  • Retrofit/MRO : continuité de service pour parcs installés à base de TOKO 5HW.

Pourquoi choisir la série Temwell 5R2 :

La 5R2 sécurise vos remplacements de TOKO 5HW sans re-qualification lourde : compatibilité PIN-TO-PIN, paramètres RF équivalents et plage d’options étendue pour ajuster la Fc, la BW et le rejet à vos contraintes CEM et de coexistence spectrale. C’est la solution pragmatique pour pérenniser vos designs existants et optimiser vos nouveaux développements.

Tableau comparatif des modèles – Série 5R2 (351 MHz – 600 MHz)
P/N Freq Range (MHz) -3dB BW IL (dB) @Fo-( )M/dB @Fo+( )M/dB Impedance Series Type Power Height Size-Height (mm) RF Range
TDR2882B-395M 351–400 10 MHz 3.5 (50)25 (50)30 50 Ω 5R2 Pin 1–5 W 8.6 11.2 × 5.6 UHF
TDR2629A-360M 351–400 13 MHz 4.5 (50)24 (50)28 50 Ω 5R2 Pin 1–5 W 8.6 11.2 × 5.6 UHF
TDR2630A-400M 351–400 15 MHz 3.5 (50)22 (50)24 50 Ω 5R2 Pin 1–5 W 8.6 11.2 × 5.6 UHF
TDR2628A-360M 351–400 16 MHz 2.5 (50)23 (50)25 50 Ω 5R2 Pin 1–5 W 8.6 11.2 × 5.6 UHF
TDR2636A-400M 351–400 17 MHz 3.0 (50)21 (50)23 50 Ω 5R2 Pin 1–5 W 8.6 11.2 × 5.6 UHF
TDR2627A-380M 351–400 19 MHz 3.0 (50)21 (50)22 50 Ω 5R2 Pin 1–5 W 8.6 11.2 × 5.6 UHF
TDR2635A-440M 401–450 10 MHz 3.5 (50)26 (50)32 50 Ω 5R2 Pin 1–5 W 8.6 11.2 × 5.6 UHF
TDR2634A-420M 401–450 11 MHz 4.0 (50)25 (50)32 50 Ω 5R2 Pin 1–5 W 8.6 11.2 × 5.6 UHF
TDR2634B-402.5M 401–450 12 MHz 3.0 (50)25 (50)31 50 Ω 5R2 Pin 1–5 W 8.6 11.2 × 5.6 UHF
TDR2637A-440M 401–450 17 MHz 3.5 (50)21 (50)24 50 Ω 5R2 Pin 1–5 W 8.6 11.2 × 5.6 UHF
TDR2424B-434M 401–450 18 MHz 3.5 (50)19 (50)22 50 Ω 5R2 Pin 1–5 W 8.6 11.2 × 5.6 UHF
TDR2633A-420M 401–450 18 MHz 2.5 (50)22 (50)24 50 Ω 5R2 Pin 1–5 W 8.6 11.2 × 5.6 UHF
TDR2631A-460M 456–500 11 MHz 3.5 (50)24 (50)31 50 Ω 5R2 Pin 1–5 W 8.6 11.2 × 5.6 UHF
TDR2632A-480M 456–500 11 MHz 3.5 (50)24 (50)29 50 Ω 5R2 Pin 1–5 W 8.6 11.2 × 5.6 UHF
TDR2640A-460M 456–500 19 MHz 2.5 (50)20 (50)22 50 Ω 5R2 Pin 1–5 W 8.6 11.2 × 5.6 UHF
TDR2638F-460M 456–500 20 MHz 2.5 (50)19 (50)21 50 Ω 5R2 Pin 1–5 W 8.6 11.2 × 5.6 UHF
TDR2641A-500M 456–500 20 MHz 3.0 (50)18 (50)21 50 Ω 5R2 Pin 1–5 W 8.6 11.2 × 5.6 UHF
TDR2639F-480M 456–500 20 MHz 2.5 (50)24 (50)17 50 Ω 5R2 Pin 1–5 W 8.6 11.2 × 5.6 UHF
TDR2654F-540M 501–550 11 MHz 4.5 (50)19 (50)30 50 Ω 5R2 Pin 1–5 W 8.6 11.2 × 5.6 UHF
TDR2642A-520M 501–550 17 MHz 3.0 (100)29 (100)39 50 Ω 5R2 Pin 1–5 W 8.6 11.2 × 5.6 UHF
TDR2655F-540M 501–550 24 MHz 2.0 (50)15 (50)18 50 Ω 5R2 Pin 1–5 W 8.6 11.2 × 5.6 UHF
TDR2663A-580M 551–600 11 MHz 5.0 (50)22 (50)28 50 Ω 5R2 Pin 1–5 W 8.6 11.2 × 5.6 UHF
TDR2908B-590M 551–600 14 MHz 3.0 (50)20 (50)16 50 Ω 5R2 Pin 1–5 W 8.6 11.2 × 5.6 UHF
TDR2661F-580M 551–600 26 MHz 2.5 (50)14 (50)16 50 Ω 5R2 Pin 1–5 W 8.6 11.2 × 5.6 UHF
TDR2662F-580M 551–600 28 MHz 2.5 (100)23 (100)29 50 Ω 5R2 Pin 1–5 W 8.6 11.2 × 5.6 UHF

Tableau comparatif des modèles – Série 5R2 (651 MHz – 900 MHz)
P/N Freq Range (MHz) -3dB BW IL (dB) @Fo-( )M/dB @Fo+( )M/dB Impedance Series Type Power Height Size-Height (mm) RF Range
TDR2682F-675M 651–700 17 MHz 7 (70)18 (70)28 50 Ω 5R2 Pin 1–5 W 8.6 11.2 × 5.6 UHF
TDR2681B-675M 651–700 23 MHz 2.5 (50)20 (50)16 50 Ω 5R2 Pin 1–5 W 8.6 11.2 × 5.6 UHF
TDR2692B-725M 701–750 12 MHz 4 (50)27 (50)22 50 Ω 5R2 Pin 1–5 W 8.6 11.2 × 5.6 UHF
TDR2691B-725M 701–750 27 MHz 2.5 (50)18 (50)14 50 Ω 5R2 Pin 1–5 W 8.6 11.2 × 5.6 UHF
TDR2702B-775M 751–800 16 MHz 7 (50)22 (50)18 50 Ω 5R2 Pin 1–5 W 8.6 11.2 × 5.6 UHF
TDR2701B-775M 751–800 29 MHz 2.5 (50)15 (50)12 50 Ω 5R2 Pin 1–5 W 8.6 11.2 × 5.6 UHF
TDR2711B-820M 801–850 27 MHz 2.5 (100)32 (100)25 50 Ω 5R2 Pin 1–5 W 8.6 11.2 × 5.6 UHF
TDR2515B-864M 851–900 12 MHz 4 (50)24 (50)20 50 Ω 5R2 Pin 1–5 W 8.6 11.2 × 5.6 UHF
TDR2731B-880M 851–900 25 MHz 2.5 (100)32 (100)25 50 Ω 5R2 Pin 1–5 W 8.6 11.2 × 5.6 UHF

Tableau comparatif des modèles – Série 5R2 (901 MHz – 1150 MHz)
P/N Freq Range (MHz) -3dB BW IL (dB) @Fo-( )M/dB @Fo+( )M/dB Impedance Series Type Power Height Size-Height (mm) RF Range
TDR2552B-915M 901–950 20 MHz 3.5 (50)19 (50)16 50 Ω 5R2 Pin 1–5 W 8.6 11.2 × 5.6 UHF
TDR2751B-925M 901–950 28 MHz 3 (100)28 (100)22 50 Ω 5R2 Pin 1–5 W 8.6 11.2 × 5.6 UHF
TDR2769B-975M 951–1000 28 MHz 3 (100)29 (100)23 50 Ω 5R2 Pin 1–5 W 8.6 11.2 × 5.6 UHF
TDR2791B-1025M 1001–1050 27 MHz 3 (100)27 (100)22 50 Ω 5R2 Pin 1–5 W 8.6 11.2 × 5.6 UHF
TDR2793B-1075M 1051–1100 30 MHz 4 (100)24 (100)19 50 Ω 5R2 Pin 1–5 W 8.6 11.2 × 5.6 UHF
TDR2795B-1125M 1101–1150 29 MHz 4 (100)26 (100)22 50 Ω 5R2 Pin 1–5 W 8.6 11.2 × 5.6 UHF

Tableau comparatif des modèles – Série 5R2 (1201 MHz – 1550 MHz)
P/N Freq Range (MHz) -3dB BW IL (dB) @Fo-( )M/dB @Fo+( )M/dB Impedance Series Type Power Height Size-Height (mm) RF Range
TDR2773B-1225M 1201–1250 30 MHz 4 (100)23 (100)19 50 Ω 5R2 Pin 1–5 W 8.6 11.2 × 5.6 UHF
TDR2799B-1225M 1201–1250 42 MHz 2.5 (100)20 (100)17 50 Ω 5R2 Pin 1–5 W 8.6 11.2 × 5.6 UHF
TDR2775B-1275M 1251–1300 25 MHz 4 (100)25 (100)20 50 Ω 5R2 Pin 1–5 W 8.6 11.2 × 5.6 UHF
TDR2802B-1275M 1251–1300 29 MHz 3 (100)24 (100)21 50 Ω 5R2 Pin 1–5 W 8.6 11.2 × 5.6 UHF
TDR2777B-1325M 1301–1350 27 MHz 4 (100)27 (105)22 50 Ω 5R2 Pin 1–5 W 8.6 11.2 × 5.6 UHF
TDR2805B-1325M 1301–1350 33 MHz 3 (100)23 (100)20 50 Ω 5R2 Pin 1–5 W 8.6 11.2 × 5.6 UHF
TDR2809B-1375M 1351–1400 28 MHz 3.5 (100)22 (100)19 50 Ω 5R2 Pin 1–5 W 8.6 11.2 × 5.6 UHF
TDR2811B-1425M 1401–1450 32 MHz 3.5 (100)21 (100)19 50 Ω 5R2 Pin 1–5 W 8.6 11.2 × 5.6 UHF
TDR2813B-1475M 1451–1500 35 MHz 3.5 (100)21 (100)17 50 Ω 5R2 Pin 1–5 W 8.6 11.2 × 5.6 UHF
TDR2815B-1525M 1501–1550 59 MHz 3.5 (100)17 (100)14 50 Ω 5R2 Pin 1–5 W 8.6 11.2 × 5.6 UHF
