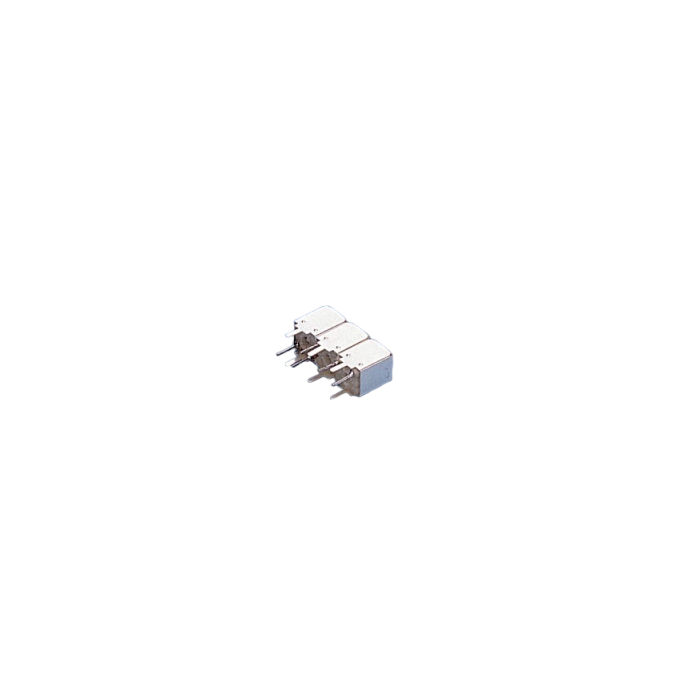

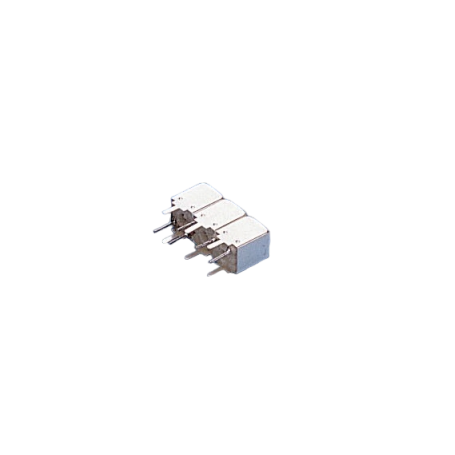

Nouveau Filtre passe-bande hélicoïdal RF – 3 pôles / compact haute fréquence : Série 5W Agrandir l'image

Filtre passe-bande hélicoïdal RF – 3 pôles / compact haute fréquence : Série 5W3 | Temwell Corporation

La série 5W de filtres passe-bande hélicoïdaux RF est conçue pour offrir une empreinte mécanique plus compacte que la série 7S, avec une couverture de fréquences centrée entre 230 et 2600 MHz et des bandes passantes de 2 à 120 MHz

Plus de détails

Description

La série 5W de filtres passe-bande hélicoïdaux RF est conçue pour offrir une empreinte mécanique plus compacte que la série 7S, avec une couverture de fréquences centrée entre 230 et 2600 MHz et des bandes passantes de 2 à 120 MHz. Bien que les performances globales ne rivalisent pas entièrement avec celles des séries 7H et 7S, la 5W présente un meilleur comportement au-delà de 1 GHz par rapport à la 7H, ce qui en fait une option optimisée pour les chaînes RF hautes fréquences nécessitant un format réduit et un coût maîtrisé.

Avantages :

  • Format compact (plus petit que la série 7S) pour une intégration aisée dans les équipements denses.
  • Optimisé au-delà de 1 GHz : meilleures performances HF que la série 7H dans le haut du spectre.
  • Architecture 3 pôles (5W-3POLE) apportant un rejet amélioré de +10 dB vs 5W-2POLE.
  • Plage de personnalisation étendue : fréquence centrale, BW, rejet, gabarit mécanique, broches, version connecteur, etc.
  • Impedance 50 Ω native pour une adaptation standard des lignes RF.

Caractéristiques principales :

  • Fréquence centrale (Fc) : 230 à 2600 MHz.
  • Bande passante (BW) : 2 à 120 MHz.
  • Impédance : 50 Ω.
  • Atténuation hors bande : typ. 30 à 40 dB (5W-2POLE) ; +10 dB vs 2 pôles en version 5W-3POLE.
  • Topologie : filtre hélicoïdal passe-bande, versions 2 pôles et 3 pôles.
  • Facteur d’encombrement : plus petit que la série 7S (low-SWaP pour équipements compacts).

Applications typiques :

  • Télécommunications : liaisons, répéteurs, front-ends RF.
  • Satellite : sous-systèmes de filtrage RF bord/sol.
  • RADAR : pré-sélection et nettoyage spectral.
  • Stations de base : filtrage de bandes et suppression d’images.
  • Communication minière et aéronautique : robustesse et sélectivité en environnement sévère.

Pourquoi choisir la série Temwell 5W3 ?

La Temwell 5W combine compacité, sélectivité accrue (en 3 pôles) et bonnes performances au-delà de 1 GHz, ce qui en fait une solution particulièrement pertinente pour les architectures RF hautes fréquences où l’espace et la dissipation sont contraints. La possibilité de personnaliser finement la fréquence, la BW, le niveau de rejet ou la mécanique réduit le temps de design et sécurise l’atteinte des spécifications en R&D.

Tableau comparatif des modèles – Série 5W3 (351 MHz – 640 MHz)
ModèlePlage de fréquence (MHz)Bande passante (-3dB)Perte d’insertion (dB)@Fo–( )M/dB@Fo+( )M/dBImpédancePuissanceTypeTaille (mm)Bande RF
TTW3640B-375M 351 – 400 9 MHz 6 (50)49 (50)62 50 Ω 1 – 5 W Pin 16.8 × 5.6 × 8.6 UHF
TTW3889A-375M 351 – 400 10 MHz 4.5 (50)48 (50)48 50 Ω 1 – 5 W Pin 16.8 × 5.6 × 8.6 UHF
TTW3421A-380M 351 – 400 11 MHz 4 (30)30 (30)28 50 Ω 1 – 5 W Pin 16.8 × 5.6 × 8.6 UHF
TTW3422A-380M 351 – 400 16 MHz 4.5 (30)30 (30)28 50 Ω 1 – 5 W Pin 16.8 × 5.6 × 8.6 UHF
TTW3436A-400M 351 – 400 18 MHz 3.5 (50)45 (50)35 50 Ω 1 – 5 W Pin 16.8 × 5.6 × 8.6 UHF
TTW3668B-375M 351 – 400 19 MHz 4.5 (50)39 (50)32 50 Ω 1 – 5 W Pin 16.8 × 5.6 × 8.6 UHF
TTW3895A-375M 351 – 400 20 MHz 3.5 (50)38 (50)35 50 Ω 1 – 5 W Pin 16.8 × 5.6 × 8.6 UHF
TTW3680B-375M 351 – 400 25 MHz 4 (50)35 (50)26 50 Ω 1 – 5 W Pin 16.8 × 5.6 × 8.6 UHF
TTW3905B-375M 351 – 400 40 MHz 2.5 (50)19 (50)17 50 Ω 1 – 5 W Pin 16.8 × 5.6 × 8.6 UHF
TTW3434B-420M 401 – 450 5 MHz 6.5 (50)50 (50)56 50 Ω 1 – 5 W Pin 16.8 × 5.6 × 8.6 UHF
TTW3890A-425M 401 – 450 10 MHz 4.5 (50)56 (50)42 50 Ω 1 – 5 W Pin 16.8 × 5.6 × 8.6 UHF
TTW3424A-440M 401 – 450 13 MHz 4.5 (50)43 (50)37 50 Ω 1 – 5 W Pin 16.8 × 5.6 × 8.6 UHF
TTW3423A-420M 401 – 450 18 MHz 3 (50)43 (50)36 50 Ω 1 – 5 W Pin 16.8 × 5.6 × 8.6 UHF
TTW3630B-435M 401 – 450 26 MHz 2.5 (140)55 (140)55 50 Ω 1 – 5 W Pin 16.8 × 5.6 × 8.6 UHF
TTW3918B-425M 401 – 450 50 MHz 2 (100)40 (100)37 50 Ω 1 – 5 W Pin 16.8 × 5.6 × 8.6 UHF
TTW3431B-460M 451 – 500 7 MHz 6 (50)52 (50)46 50 Ω 1 – 5 W Pin 16.8 × 5.6 × 8.6 UHF
TTW3453A-510M 451 – 500 22 MHz 3 (50)31 (50)27 50 Ω 1 – 5 W Pin 16.8 × 5.6 × 8.6 UHF
TTW3908B-525M 451 – 500 40 MHz 3 (50)17 (50)19 50 Ω 1 – 5 W Pin 16.8 × 5.6 × 8.6 UHF
TTW3912B-518M 451 – 500 50 MHz 3 (100)31 (100)23 50 Ω 1 – 5 W Pin 16.8 × 5.6 × 8.6 UHF
TTW3461B-580M 551 – 600 18 MHz 4 (50)42 (50)28 50 Ω 1 – 5 W Pin 16.8 × 5.6 × 8.6 UHF
TTW3462F-580M 551 – 600 30 MHz 3 (50)24 (50)25 50 Ω 1 – 5 W Pin 16.8 × 5.6 × 8.6 UHF
TTW3694B-575M 551 – 600 30 MHz 3 (50)26 (50)23 50 Ω 1 – 5 W Pin 16.8 × 5.6 × 8.6 UHF
TTW3476F-612M 601 – 640 14 MHz 4 (50)30 (50)31 50 Ω 1 – 5 W Pin 16.8 × 5.6 × 8.6 UHF
TTW3471B-612M 601 – 640 19 MHz 3 (50)37 (50)26 50 Ω 1 – 5 W Pin 16.8 × 5.6 × 8.6 UHF
TTW3670B-625M 601 – 640 20 MHz 5 (50)26 (50)27 50 Ω 1 – 5 W Pin 16.8 × 5.6 × 8.6 UHF
TTW3472F-612M 601 – 640 30 MHz 3 (50)26 (50)23 50 Ω 1 – 5 W Pin 16.8 × 5.6 × 8.6 UHF

Tableau comparatif des modèles – Série 5W3 (641 MHz – 900 MHz)
ModèlePlage de fréquence (MHz)Bande passante (-3dB)Perte d’insertion (dB)@Fo–( )M/dB@Fo+( )M/dBImpédancePuissanceTypeTaille (mm)Bande RF
TTW31050B-700M 641 – 700 5 MHz 8 (50)46 (50)39 50 Ω 1 – 5 W Pin 16.8 × 5.6 × 8.6 UHF
TTW3475B-650M 641 – 700 9 MHz 4.5 (50)42 (50)30 50 Ω 1 – 5 W Pin 16.8 × 5.6 × 8.6 UHF
TTW3481B-680M 641 – 700 10 MHz 4.5 (30)31 (30)22 50 Ω 1 – 5 W Pin 16.8 × 5.6 × 8.6 UHF
TTW3671B-675M 641 – 700 20 MHz 4 (50)36 (50)26 50 Ω 1 – 5 W Pin 16.8 × 5.6 × 8.6 UHF
TTW3482B-680M 641 – 700 26 MHz 3.5 (50)35 (50)23 50 Ω 1 – 5 W Pin 16.8 × 5.6 × 8.6 UHF
TTW3483F-680M 641 – 700 30 MHz 2.5 (100)44 (100)49 50 Ω 1 – 5 W Pin 16.8 × 5.6 × 8.6 UHF
TTW3642B-725M 701 – 750 5 MHz 5 (50)40 (50)32 50 Ω 1 – 5 W Pin 16.8 × 5.6 × 8.6 UHF
TTW3494B-737M 701 – 750 12 MHz 5 (50)45 (50)34 50 Ω 1 – 5 W Pin 16.8 × 5.6 × 8.6 UHF
TTW3493B-730M 701 – 750 33 MHz 3 (100)46 (100)33 50 Ω 1 – 5 W Pin 16.8 × 5.6 × 8.6 UHF
TTW3643B-775M 751 – 800 5 MHz 6 (50)46 (50)38 50 Ω 1 – 5 W Pin 16.8 × 5.6 × 8.6 UHF
TTW3501B-775M 751 – 800 10 MHz 5 (50)38 (50)27 50 Ω 1 – 5 W Pin 16.8 × 5.6 × 8.6 UHF
TTW3503B-800M 751 – 800 26 MHz 3 (50)28 (50)18 50 Ω 1 – 5 W Pin 16.8 × 5.6 × 8.6 UHF
TTW3504B-775M 751 – 800 33 MHz 3 (100)45 (100)32 50 Ω 1 – 5 W Pin 16.8 × 5.6 × 8.6 UHF
TTW3644B-825M 801 – 850 5 MHz 5.5 (50)33 (50)25 50 Ω 1 – 5 W Pin 16.8 × 5.6 × 8.6 UHF
TTW3513B-850M 801 – 850 27 MHz 3.5 (50)30 (50)23 50 Ω 1 – 5 W Pin 16.8 × 5.6 × 8.6 UHF
TTW3916B-850M 801 – 850 80 MHz 2 (150)43 (150)25 50 Ω 1 – 5 W Pin 16.8 × 5.6 × 8.6 UHF
TTW3645B-875M 851 – 900 5 MHz 6.5 (50)43 (50)35 50 Ω 1 – 5 W Pin 16.8 × 5.6 × 8.6 UHF
TTW3549B-898M 851 – 900 35 MHz 3.5 (100)44 (100)32 50 Ω 1 – 5 W Pin 16.8 × 5.6 × 8.6 UHF
TTW3788B-875M 851 – 900 60 MHz 3 (100)33 (100)19 50 Ω 1 – 5 W Pin 16.8 × 5.6 × 8.6 UHF

Tableau comparatif des modèles – Série 5W3 (901 MHz – 1150 MHz)
ModèlePlage de fréquence (MHz)Bande passante (-3dB)Perte d’insertion (dB)@Fo–( )M/dB@Fo+( )M/dBImpédancePuissanceTypeTaille (mm)Bande RF
TTW3646B-925M 901 – 950 5 MHz 7 (50)46 (50)36 50 Ω 1 – 5 W Pin 16.8 × 5.6 × 8.6 UHF
TTW31052B-915M 901 – 950 5 MHz 8 (50)47 (50)40 50 Ω 1 – 5 W Pin 16.8 × 5.6 × 8.6 UHF
TTW3551B-915M 901 – 950 11 MHz 4.5 (50)38 (50)31 50 Ω 1 – 5 W Pin 16.8 × 5.6 × 8.6 UHF
TTW3540B-920M 901 – 950 13 MHz 5 (50)39 (50)31 50 Ω 1 – 5 W Pin 16.8 × 5.6 × 8.6 UHF
TTW3662B-925M 901 – 950 15 MHz 5 (100)45 (100)44 50 Ω 1 – 5 W Pin 16.8 × 5.6 × 8.6 UHF
TTW3684B-925M 901 – 950 25 MHz 3.5 (100)42 (100)32 50 Ω 1 – 5 W Pin 16.8 × 5.6 × 8.6 UHF
TTW3781B-925M 901 – 950 50 MHz 3 (100)39 (100)27 50 Ω 1 – 5 W Pin 16.8 × 5.6 × 8.6 UHF
TTW3789B-925M 901 – 950 60 MHz 2.5 (100)35 (100)21 50 Ω 1 – 5 W Pin 16.8 × 5.6 × 8.6 UHF
TTW3567B-960M 951 – 1000 4 MHz 9 (50)43 (50)34 50 Ω 1 – 5 W Pin 16.8 × 5.6 × 8.6 UHF
TTW3510F-987M 951 – 1000 39 MHz 3 (100)34 (100)42 50 Ω 1 – 5 W Pin 16.8 × 5.6 × 8.6 UHF
TTW3774B-975M 951 – 1000 40 MHz 2.5 (100)37 (100)23 50 Ω 1 – 5 W Pin 16.8 × 5.6 × 8.6 UHF
TTW3782B-975M 951 – 1000 50 MHz 2.5 (100)33 (100)22 50 Ω 1 – 5 W Pin 16.8 × 5.6 × 8.6 UHF
TTW3790B1-1000M 951 – 1000 53 MHz 2 (150)40 (150)27 50 Ω 1 – 5 W Pin 16.8 × 5.6 × 8.6 UHF
TTW3647B-1025M 1001 – 1050 7 MHz 6 (50)37 (50)30 50 Ω 1 – 5 W Pin 16.8 × 5.6 × 8.6 UHF
TTW3803B-1025M 1001 – 1050 68 MHz 3 (100)28 (100)16 50 Ω 1 – 5 W Pin 16.8 × 5.6 × 8.6 UHF
TTW3884E-1033M 1001 – 1050 160 MHz 2.5 (300)46 (300)23 50 Ω 1 – 5 W Pin 16.8 × 5.6 × 8.6 UHF
TTW3648B-1075M 1051 – 1100 7 MHz 6 (50)37 (50)28 50 Ω 1 – 5 W Pin 16.8 × 5.6 × 8.6 UHF
TTW3777B-1125M 1051 – 1100 40 MHz 3 (100)32 (100)19 50 Ω 1 – 5 W Pin 16.8 × 5.6 × 8.6 UHF
TTW3805B-1125M 1051 – 1100 70 MHz 2.5 (150)38 (150)22 50 Ω 1 – 5 W Pin 16.8 × 5.6 × 8.6 UHF
TTW3649B-1125M 1101 – 1150 7 MHz 6.5 (50)33 (50)25 50 Ω 1 – 5 W Pin 16.8 × 5.6 × 8.6 UHF
TTW3655B-1125M 1101 – 1150 12 MHz 5 (50)32 (50)23 50 Ω 1 – 5 W Pin 16.8 × 5.6 × 8.6 UHF
TTW3687B-1125M 1101 – 1150 25 MHz 3.5 (50)25 (50)19 50 Ω 1 – 5 W Pin 16.8 × 5.6 × 8.6 UHF

Tableau comparatif des modèles – Série 5W3 (1201 MHz – 1550 MHz)
ModèlePlage de fréquence (MHz)Bande passante (-3dB)Perte d’insertion (dB)@Fo–( )M/dB@Fo+( )M/dBImpédancePuissanceTypeTaille (mm)Bande RF
TTW3696B-1225M 1201 – 1250 22 MHz 4.5 (150)54 (150)42 50 Ω 1 – 5 W Pin 16.8 × 5.6 × 8.6 UHF
TTW3758B-1225M 1201 – 1250 60 MHz 2.5 (200)50 (200)29 50 Ω 1 – 5 W Pin 16.8 × 5.6 × 8.6 UHF
TTW3807B-1225M 1201 – 1250 70 MHz 3 (150)34 (150)20 50 Ω 1 – 5 W Pin 16.8 × 5.6 × 8.6 UHF
TTW3554B-1265.6M 1251 – 1300 24 MHz 4.5 (50)23 (50)16 50 Ω 1 – 5 W Pin 16.8 × 5.6 × 8.6 UHF
TTW3739B-1275M 1251 – 1300 55 MHz 3 (150)45 (150)33 50 Ω 1 – 5 W Pin 16.8 × 5.6 × 8.6 UHF
TTW3808B-1275M 1251 – 1300 75 MHz 2.5 (150)30 (150)18 50 Ω 1 – 5 W Pin 16.8 × 5.6 × 8.6 UHF
TTW3913F-1285M 1251 – 1300 100 MHz 2.5 (200)27 (200)32 50 Ω 1 – 5 W Pin 16.8 × 5.6 × 8.6 UHF
TTW3557B-1316.8M 1301 – 1350 22 MHz 4.5 (100)46 (100)33 50 Ω 1 – 5 W Pin 16.8 × 5.6 × 8.6 UHF
TTW3740B-1325M 1301 – 1350 54 MHz 3 (100)33 (100)24 50 Ω 1 – 5 W Pin 16.8 × 5.6 × 8.6 UHF
TTW3809B-1325M 1301 – 1350 70 MHz 2.5 (150)32 (150)20 50 Ω 1 – 5 W Pin 16.8 × 5.6 × 8.6 UHF
TTW3580B-1375M 1351 – 1400 35 MHz 4 (100)40 (100)26 50 Ω 1 – 5 W Pin 16.8 × 5.6 × 8.6 UHF
TTW3761B-1375M 1351 – 1400 63 MHz 2.5 (150)38 (150)23 50 Ω 1 – 5 W Pin 16.8 × 5.6 × 8.6 UHF
TTW3911B-1400M 1351 – 1400 140 MHz 2 (400)53 (400)27 50 Ω 1 – 5 W Pin 16.8 × 5.6 × 8.6 UHF
TTW3582B-1425M 1401 – 1450 41 MHz 4.5 (100)34 (100)24 50 Ω 1 – 5 W Pin 16.8 × 5.6 × 8.6 UHF
TTW3845B-1450M 1401 – 1450 102 MHz 2 (200)52 (200)25 50 Ω 1 – 5 W Pin 16.8 × 5.6 × 8.6 UHF
TTW3842B-1450M 1401 – 1450 164 MHz 2.5 (200)27 (200)16 50 Ω 1 – 5 W Pin 16.8 × 5.6 × 8.6 UHF
TTW3539B-1489M 1451 – 1500 25 MHz 4 (100)38 (100)30 50 Ω 1 – 5 W Pin 16.8 × 5.6 × 8.6 UHF
TTW3763B-1475M 1451 – 1500 60 MHz 3 (150)32 (150)20 50 Ω 1 – 5 W Pin 16.8 × 5.6 × 8.6 UHF
TTW3932B-1485M 1451 – 1500 120 MHz 2.5 (180)30 (180)17 50 Ω 1 – 5 W Pin 16.8 × 5.6 × 8.6 UHF
TTW3586B-1525M 1501 – 1550 35 MHz 4 (100)36 (100)25 50 Ω 1 – 5 W Pin 16.8 × 5.6 × 8.6 UHF
TTW3764B-1525M 1501 – 1550 63 MHz 3 (100)24 (100)15 50 Ω 1 – 5 W Pin 16.8 × 5.6 × 8.6 UHF
TTW3813B-1525M 1501 – 1550 67 MHz 4 (100)28 (100)15 50 Ω 1 – 5 W Pin 16.8 × 5.6 × 8.6 UHF

Tableau comparatif des modèles – Série 5W3 (1551 MHz – 1800 MHz)
ModèlePlage de fréquence (MHz)Bande passante (-3dB)Perte d’insertion (dB)@Fo–( )M/dB@Fo+( )M/dBImpédancePuissanceTypeTaille (mm)Bande RF
TTW3588B-1575M 1551 – 1600 40 MHz 4 (100)32 (100)25 50 Ω 1 – 5 W Pin 16.8 × 5.6 × 8.6 UHF
TTW3744B-1575M 1551 – 1600 54 MHz 3 (100)25 (100)16 50 Ω 1 – 5 W Pin 16.8 × 5.6 × 8.6 UHF
TTW3903B-1575M 1551 – 1600 180 MHz 2 (200)28 (200)11 50 Ω 1 – 5 W Pin 16.8 × 5.6 × 8.6 UHF
TTW3700B-1625M 1601 – 1650 20 MHz 5.5 (100)51 (100)34 50 Ω 1 – 5 W Pin 16.8 × 5.6 × 8.6 UHF
TTW3821B-1625M 1601 – 1650 30 MHz 4 (100)38 (100)23 50 Ω 1 – 5 W Pin 16.8 × 5.6 × 8.6 UHF
TTW3766B-1625M 1601 – 1650 65 MHz 3 (100)25 (100)17 50 Ω 1 – 5 W Pin 16.8 × 5.6 × 8.6 UHF
TTW3914F-1650M 1601 – 1650 100 MHz 2.5 (200)28 (200)36 50 Ω 1 – 5 W Pin 16.8 × 5.6 × 8.6 UHF
TTW3717B-1675M 1651 – 1700 32 MHz 4.5 (100)40 (100)29 50 Ω 1 – 5 W Pin 16.8 × 5.6 × 8.6 UHF
TTW3746B-1675M 1651 – 1700 52 MHz 3 (100)24 (100)16 50 Ω 1 – 5 W Pin 16.8 × 5.6 × 8.6 UHF
TTW3816B-1675M 1651 – 1700 70 MHz 3 (150)41 (150)20 50 Ω 1 – 5 W Pin 16.8 × 5.6 × 8.6 UHF
TTW3701B-1725M 1701 – 1750 20 MHz 5.5 (100)41 (100)30 50 Ω 1 – 5 W Pin 16.8 × 5.6 × 8.6 UHF
TTW3747B-1725M 1701 – 1750 55 MHz 3 (100)25 (100)15 50 Ω 1 – 5 W Pin 16.8 × 5.6 × 8.6 UHF
TTW3817B-1725M 1701 – 1750 70 MHz 3.5 (150)38 (150)24 50 Ω 1 – 5 W Pin 16.8 × 5.6 × 8.6 UHF
TTW3559B-1775M 1751 – 1800 45 MHz 4 (100)31 (100)21 50 Ω 1 – 5 W Pin 16.8 × 5.6 × 8.6 UHF
TTW3768B-1775M 1751 – 1800 70 MHz 3.5 (150)31 (150)20 50 Ω 1 – 5 W Pin 16.8 × 5.6 × 8.6 UHF
TTW3833B-1795M 1751 – 1800 100 MHz 2.5 (200)33 (200)18 50 Ω 1 – 5 W Pin 16.8 × 5.6 × 8.6 UHF
TTW3609B-1800M 1751 – 1800 105 MHz 2.5 (150)28 (150)16 50 Ω 1 – 5 W Pin 16.8 × 5.6 × 8.6 UHF

Tableau comparatif des modèles – Série 5W3 (1801 MHz – 2100 MHz)
ModèlePlage de fréquence (MHz)Bande passante (-3dB)Perte d’insertion (dB)@Fo–( )M/dB@Fo+( )M/dBImpédancePuissanceTypeTaille (mm)Bande RF
TTW3702B-1825M 1801 – 1850 26 MHz 5 (100)41 (100)27 50 Ω 1 – 5 W Pin 16.8 × 5.6 × 8.6 UHF
TTW3516B-1815M 1801 – 1850 50 MHz 3.5 (100)28 (100)20 50 Ω 1 – 5 W Pin 16.8 × 5.6 × 8.6 UHF
TTW3831B-1825M 1801 – 1850 72 MHz 3.5 (150)36 (150)20 50 Ω 1 – 5 W Pin 16.8 × 5.6 × 8.6 UHF
TTW3900B-1840M 1801 – 1850 109 MHz 2 (300)48 (300)29 50 Ω 1 – 5 W Pin 16.8 × 5.6 × 8.6 UHF
TTW3886E-1830M 1801 – 1850 208 MHz 2 (400)41 (400)22 50 Ω 1 – 5 W Pin 16.8 × 5.6 × 8.6 UHF
TTW3703B-1875M 1851 – 1900 22 MHz 4.5 (100)42 (100)32 50 Ω 1 – 5 W Pin 16.8 × 5.6 × 8.6 UHF
TTW3826B-1875M 1851 – 1900 45 MHz 3.5 (150)40 (150)27 50 Ω 1 – 5 W Pin 16.8 × 5.6 × 8.6 UHF
TTW3818B-1875M 1851 – 1900 65 MHz 2.5 (150)38 (150)20 50 Ω 1 – 5 W Pin 16.8 × 5.6 × 8.6 UHF
TTW3901E-1875M 1851 – 1900 217 MHz 1.5 (400)39 (400)21 50 Ω 1 – 5 W Pin 16.8 × 5.6 × 8.6 UHF
TTW3519B-1925M 1901 – 1950 45 MHz 4 (150)39 (150)27 50 Ω 1 – 5 W Pin 16.8 × 5.6 × 8.6 UHF
TTW3547F-1950M 1901 – 1950 77 MHz 2.5 (200)26 (200)34 50 Ω 1 – 5 W Pin 16.8 × 5.6 × 8.6 UHF
TTW3856B-1920M 1901 – 1950 145 MHz 3 (250)41 (250)17 50 Ω 1 – 5 W Pin 16.8 × 5.6 × 8.6 UHF
TTW3521B-1975M 1951 – 2000 20 MHz 5 (100)29 (100)22 50 Ω 1 – 5 W Pin 16.8 × 5.6 × 8.6 UHF
TTW3819B-1975M 1951 – 2000 73 MHz 3 (150)36 (150)20 50 Ω 1 – 5 W Pin 16.8 × 5.6 × 8.6 UHF
TTW3846B-2000M 1951 – 2000 102 MHz 3 (150)37 (150)18 50 Ω 1 – 5 W Pin 16.8 × 5.6 × 8.6 UHF
TTW3705B-2025M 2001 – 2050 30 MHz 4.5 (100)31 (100)25 50 Ω 1 – 5 W Pin 16.8 × 5.6 × 8.6 UHF
TTW3770B-2025M 2001 – 2050 66 MHz 3.5 (150)33 (150)20 50 Ω 1 – 5 W Pin 16.8 × 5.6 × 8.6 UHF
TTW3857B-2035M 2001 – 2050 170 MHz 3 (400)50 (400)25 50 Ω 1 – 5 W Pin 16.8 × 5.6 × 8.6 UHF
TTW3706B-2075M 2051 – 2100 35 MHz 4.5 (100)31 (100)23 50 Ω 1 – 5 W Pin 16.8 × 5.6 × 8.6 UHF
TTW3751B-2075M 2051 – 2100 57 MHz 3.5 (150)34 (150)23 50 Ω 1 – 5 W Pin 16.8 × 5.6 × 8.6 UHF
TTW3603B-2100M 2051 – 2100 82 MHz 3.5 (200)39 (200)26 50 Ω 1 – 5 W Pin 16.8 × 5.6 × 8.6 UHF

Tableau comparatif des modèles – Série 5W3 (2101 MHz – 2400 MHz)
ModèlePlage de fréquence (MHz)Bande passante (-3dB)Perte d’insertion (dB)@Fo–( )M/dB@Fo+( )M/dBImpédancePuissanceTypeTaille (mm)Bande RF
TTW3707B-2125M 2101 – 2150 25 MHz 5 (100)32 (100)23 50 Ω 1 – 5 W Pin 16.8 × 5.6 × 8.6 UHF
TTW3524B-2140M 2101 – 2150 45 MHz 3.5 (100)23 (100)16 50 Ω 1 – 5 W Pin 16.8 × 5.6 × 8.6 UHF
TTW3796B-2125M 2101 – 2150 67 MHz 3.5 (150)32 (150)20 50 Ω 1 – 5 W Pin 16.8 × 5.6 × 8.6 UHF
TTW3604B-2150M 2101 – 2150 89 MHz 3.5 (200)39 (200)26 50 Ω 1 – 5 W Pin 16.8 × 5.6 × 8.6 UHF
TTW3874B-2101M 2101 – 2150 190 MHz 3 (300)39 (300)21 50 Ω 1 – 5 W Pin 16.8 × 5.6 × 8.6 UHF
TTW3721B-2175M 2151 – 2200 39 MHz 4.5 (150)36 (150)27 50 Ω 1 – 5 W Pin 16.8 × 5.6 × 8.6 UHF
TTW3752B-2175M 2151 – 2200 57 MHz 3.5 (150)32 (150)22 50 Ω 1 – 5 W Pin 16.8 × 5.6 × 8.6 UHF
TTW3602B-2200M 2151 – 2200 95 MHz 3 (200)37 (200)24 50 Ω 1 – 5 W Pin 16.8 × 5.6 × 8.6 UHF
TTW3733B-2225M 2201 – 2250 47 MHz 4 (150)35 (150)26 50 Ω 1 – 5 W Pin 16.8 × 5.6 × 8.6 UHF
TTW3605B-2250M 2201 – 2250 88 MHz 3.5 (200)37 (200)25 50 Ω 1 – 5 W Pin 16.8 × 5.6 × 8.6 UHF
TTW3873B-2250M 2201 – 2250 100 MHz 3.5 (200)29 (200)18 50 Ω 1 – 5 W Pin 16.8 × 5.6 × 8.6 UHF
TTW3734B-2275M 2251 – 2300 50 MHz 4 (150)32 (150)25 50 Ω 1 – 5 W Pin 16.8 × 5.6 × 8.6 UHF
TTW3799B-2275M 2251 – 2300 65 MHz 4.5 (150)36 (150)24 50 Ω 1 – 5 W Pin 16.8 × 5.6 × 8.6 UHF
TTW3872B-2300M 2251 – 2300 200 MHz 2 (300)31 (300)18 50 Ω 1 – 5 W Pin 16.8 × 5.6 × 8.6 UHF
TTW3755B-2325M 2301 – 2350 60 MHz 4 (150)31 (150)23 50 Ω 1 – 5 W Pin 16.8 × 5.6 × 8.6 UHF
TTW3607B-2350M 2301 – 2350 88 MHz 3 (200)36 (200)24 50 Ω 1 – 5 W Pin 16.8 × 5.6 × 8.6 UHF
TTW3920B-2350M 2301 – 2350 180 MHz 2.5 (300)34 (300)20 50 Ω 1 – 5 W Pin 16.8 × 5.6 × 8.6 UHF
TTW3725B-2375M 2351 – 2400 44 MHz 4.5 (150)33 (150)25 50 Ω 1 – 5 W Pin 16.8 × 5.6 × 8.6 UHF
TTW3836B-2400M 2351 – 2400 170 MHz 3 (300)36 (300)21 50 Ω 1 – 5 W Pin 16.8 × 5.6 × 8.6 UHF
TTW3868B-2400M 2351 – 2400 214 MHz 2.5 (400)38 (400)23 50 Ω 1 – 5 W Pin 16.8 × 5.6 × 8.6 UHF

Tableau comparatif des modèles – Série 5W3 (2401 MHz – 2600 MHz)
ModèlePlage de fréquence (MHz)Bande passante (-3dB)Perte d’insertion (dB)@Fo–( )M/dB@Fo+( )M/dBImpédancePuissanceTypeTaille (mm)Bande RF
TTW3736B-2450M 2401 – 2450 47 MHz 4.5 (150)31 (150)24 50 Ω 1 – 5 W Pin 16.8 × 5.6 × 8.6 UHF
TTW3525B-2437M 2401 – 2450 67 MHz 3.5 (200)33 (200)25 50 Ω 1 – 5 W Pin 16.8 × 5.6 × 8.6 UHF
TTW3859B-2450M 2401 – 2450 100 MHz 3 (300)41 (300)24 50 Ω 1 – 5 W Pin 16.8 × 5.6 × 8.6 UHF
TTW3877B-2416M 2401 – 2450 157 MHz 2.5 (300)27 (300)17 50 Ω 1 – 5 W Pin 16.8 × 5.6 × 8.6 UHF
TTW3840B-2450M 2401 – 2450 168 MHz 3 (300)35 (300)23 50 Ω 1 – 5 W Pin 16.8 × 5.6 × 8.6 UHF
TTW3841B-2500M 2451 – 2500 183 MHz 3 (300)33 (300)20 50 Ω 1 – 5 W Pin 16.8 × 5.6 × 8.6 UHF
TTW3837B-2500M 2451 – 2500 204 MHz 2.5 (400)41 (400)25 50 Ω 1 – 5 W Pin 16.8 × 5.6 × 8.6 UHF
TTW3865B-2500M 2451 – 2500 254 MHz 2.5 (500)47 (500)23 50 Ω 1 – 5 W Pin 16.8 × 5.6 × 8.6 UHF
TTW3737B-2550M 2501 – 2550 40 MHz 4 (150)28 (150)22 50 Ω 1 – 5 W Pin 16.8 × 5.6 × 8.6 UHF
TTW3802B-2550M 2501 – 2550 62 MHz 4.5 (150)26 (150)19 50 Ω 1 – 5 W Pin 16.8 × 5.6 × 8.6 UHF
TTW3601B-2593M 2551 – 2600 100 MHz 3 (200)31 (200)21 50 Ω 1 – 5 W Pin 16.8 × 5.6 × 8.6 UHF
TTW3875B-2583M 2551 – 2600 135 MHz 2.5 (300)32 (300)17 50 Ω 1 – 5 W Pin 16.8 × 5.6 × 8.6 UHF
TTW3863B-2600M 2551 – 2600 188 MHz 2.5 (400)46 (400)24 50 Ω 1 – 5 W Pin 16.8 × 5.6 × 8.6 UHF
TTW3864B-2600M 2551 – 2600 226 MHz 2.5 (400)43 (400)18 50 Ω 1 – 5 W Pin 16.8 × 5.6 × 8.6 UHF

30 autres produits dans la même catégorie

Close
