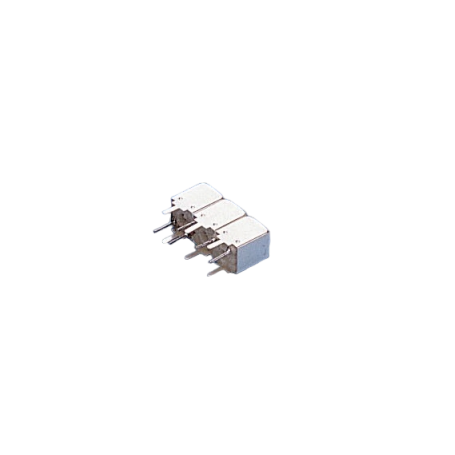

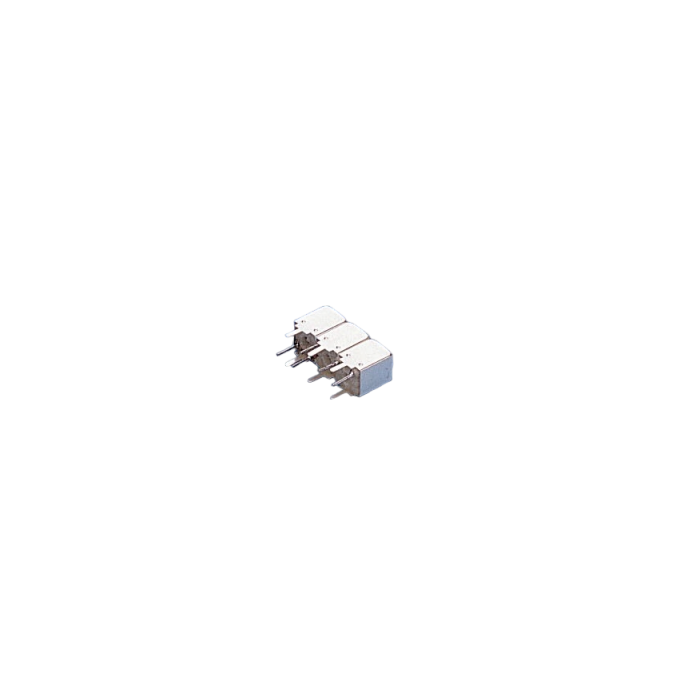

Filtre passe-bande hélicoïdal RF – 75 Ω / 3 pôles, format compact : Série 5W3L | Temwell Corporation

La série 5W3L (75 Ω) est la déclinaison compacte à 3 pôles des filtres hélicoïdaux 5W. Elle assure une conversion 50 Ω → 75 Ω sans changement de performances ni de dimensions, tout en conservant l’ensemble des paramètres (fréquence centrale, bande passante, niveaux d’atténuation) de la série 5W-3POLE. La 5W3L combine faible encombrement et haute sélectivité pour des architectures RF 75 Ω jusqu’à 2,6 GHz.

Avantages :

• Transfert 100 % des performances depuis 5W-3POLE (mêmes CF/BW/atténuations et mécanique).
• Topologie 3 pôles : réjection hors bande typique 30–40 dB avec pentes sélectives.
• Format compact pour intégration en environnements denses (low-SWaP).
• Adaptation native 75 Ω (CATV, vidéo RF, IF sat, télécoms).

Caractéristiques principales :

• Plage de fréquence centrale (Fc) : 230 à 2600 MHz.
• Bande passante (-3 dB) : 2 à 120 MHz.
• Impédance : 75 Ω.
• Atténuation hors bande : 30 à 40 dB (typ.).
• Topologie : filtre hélicoïdal passe-bande 3 pôles.

Applications typiques :

• Télécommunications, satellite (IF), RADAR, stations de base.
• Communication minière et aéronautique : pré-sélection, nettoyage spectral.

Pourquoi choisir la série 5W3L ?

La 5W3L permet de migrer vos conceptions 50 Ω vers 75 Ω sans re-design ni requalification lourde. Elle conserve performances et dimensions de la 5W-3POLE tout en apportant l’adaptation 75 Ω requise. Son format compact et sa sélectivité 3 pôles sécurisent la conformité CEM et la marge système jusqu’à 2,6 GHz.

Spécifications et modèles disponibles :
