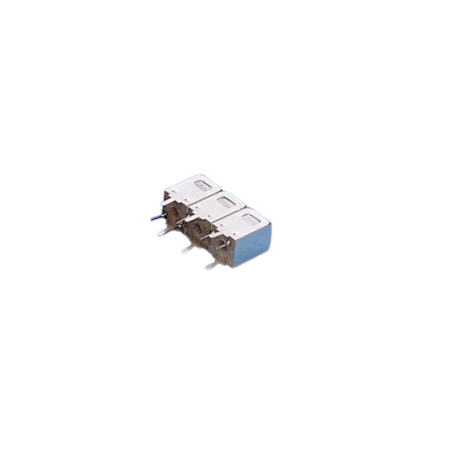

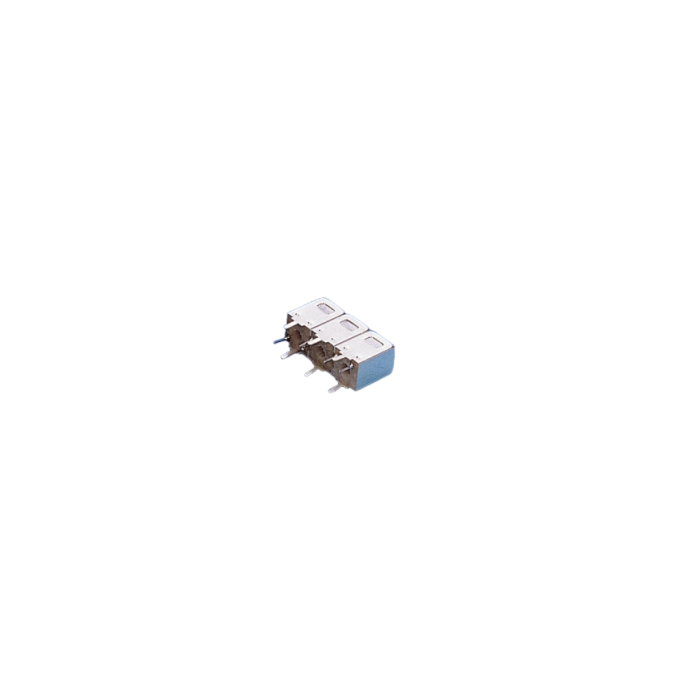

Filtre passe-bande hélicoïdal RF – 75 Ω, 3 pôles, compatibilité 7H : Série 7HL3 | Temwell Corporation

La série Temwell 7HL3 est une déclinaison 75 Ω des filtres hélicoïdaux passe-bande 7H, conçue pour une conversion complète depuis la série 7H (50 Ω) sans compromis de performance ni modification mécanique. Les fréquences centrales, la bande passante, les niveaux d’atténuation et les dimensions restent inchangés, garantissant un drop-in transparent et la transférabilité à 100 % des performances dans les architectures 75 Ω.

Avantages :

• Conversion 50 Ω → 75 Ω sans re-design : CF, BW, gabarit mécanique et indicateurs identiques à la série 7H.
• Topologie 3 pôles : sélectivité et réjection hors bande conformes à la série d’origine.
• Transférabilité 100 % des performances : même réponse en amplitude et mêmes niveaux d’atténuation.
• Intégration optimisée : adaptation native 75 Ω (CATV, broadcast, liaisons vidéo RF, etc.).
• Robustesse industrielle : conception hélicoïdale stable, adaptée aux environnements télécom et défense.

Caractéristiques principales :

• Plage de fréquence centrale (Fc) : 42 à 1500 MHz.
• Bande passante (BW) : 2 à 120 MHz.
• Impédance : 75 Ω.
• Atténuation hors bande : 30 à 40 dB typique.
• Topologie : filtre hélicoïdal passe-bande 3 pôles (7HL3).
• Compatibilité mécanique/fonctionnelle : identique à la série 7H (référence 50 Ω).

Applications typiques :

• Télécommunications (réseaux 75 Ω, distribution RF/CATV).
• Satellite (chaînes RF IF/L-band), RADAR et stations de base.
• Communication minière et aéronautique (pré-sélection, nettoyage spectral).
• Modernisation de systèmes 50 Ω vers 75 Ω sans requalification lourde.

Pourquoi choisir la série 7HL3 ?

La 7HL3 supprime le coût et le risque d’un re-design lors du passage en 75 Ω : elle reprend à l’identique la CF, la BW, l’atténuation et l’encombrement de la 7H tout en apportant l’adaptation d’impédance requise. Résultat : une migration plug-and-play, une validation accélérée et des performances garanties sur l’ensemble de la bande 42–1500 MHz.
