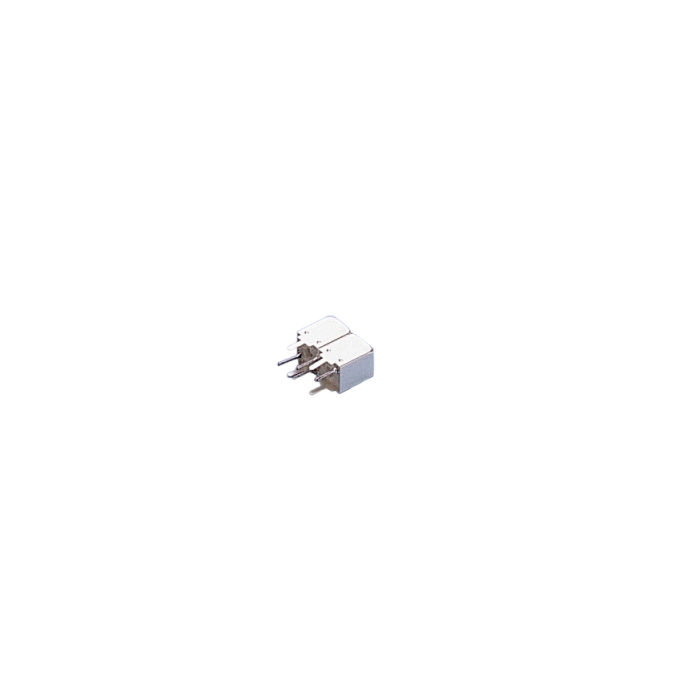

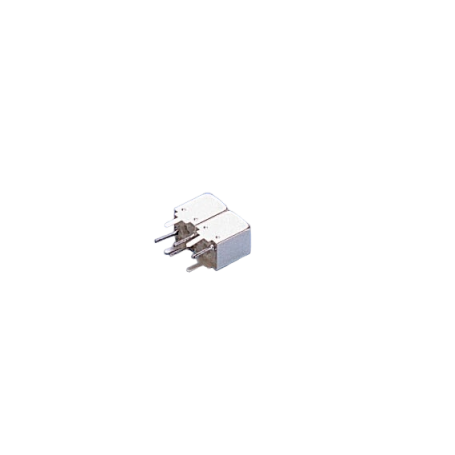

Nouveau Filtre hélicoïdal UHF (311 MHz - 2400 MHz) : Série 5W2 Agrandir l'image

Filtre hélicoïdal UHF (311 MHz - 2400 MHz) : Série 5W2 | Temwell Corporation

La série 5W2 regroupe des filtres hélicoïdaux UHF ultra-compacts couvrant les bandes de fréquences de 351 à 640 MHz.

Plus de détails

Description

La série 5W2 regroupe des filtres hélicoïdaux UHF ultra-compacts couvrant les bandes de fréquences de 351 à 640 MHz. Ces filtres à montage broches (Pin) offrent une large gamme de bandes passantes de 2 à 40 MHz et une impédance 50 Ω, idéale pour les applications RF professionnelles, industrielles et de communication sans fil. Avec une hauteur de seulement 8,6 mm et une empreinte 11,2 × 5,6 mm, la série 5W2 est parfaite pour les conceptions à forte densité électronique où la miniaturisation est essentielle.

Avantages :

  • Design ultra-compact : seulement 8,6 mm de hauteur pour une intégration facilitée sur cartes miniaturisées.
  • Large couverture UHF : de 351 MHz à 640 MHz, idéale pour les bandes PMR, TETRA, ISM et liaisons de données.
  • Multiples options de bande passante : de 2 MHz à 40 MHz selon la sélectivité souhaitée.
  • Pertes d’insertion faibles : typiquement entre 2 et 6,5 dB selon la version.
  • Construction fiable et stable : montage Pin, boîtier blindé robuste et excellentes performances thermiques.

Caractéristiques principales :

  • Plage de fréquences centrales (Fo) : de 351 MHz à 640 MHz.
  • Bande passante à –3 dB : de 2 à 40 MHz selon le modèle.
  • Pertes d’insertion (IL) : typiquement 2 à 6,5 dB.
  • Réjection hors bande : jusqu’à 35 dB @ Fo±(20–100 MHz) selon les références.
  • Impédance : 50 Ω (entrée/sortie).
  • Puissance admissible : 1 à 5 W.
  • Boîtier : hauteur 8,6 mm – taille 11,2 × 5,6 mm – montage Pin.
  • Domaine RF : UHF.

Applications typiques :

  • Radios PMR, TETRA et DMR (bandes 350–470 MHz).
  • Systèmes IoT et télémesure UHF nécessitant un fort niveau de miniaturisation.
  • Filtrage RF pour émetteurs, récepteurs et transceivers UHF professionnels.
  • Modules RF embarqués et équipements de communication sans fil compactes.

Pourquoi choisir cette série :

  • Excellente compacité : permet une intégration directe dans des modules à espace restreint.
  • Performance RF stable : forte réjection hors bande et réponse linéaire sur la gamme UHF.
  • Adaptation universelle : impédance 50 Ω standard pour intégration simple sur tout circuit RF.
  • Flexibilité de conception : large choix de fréquences centrales et bandes passantes pour ajuster sélectivité et pertes.
  • Fiabilité industrielle : conçu pour fonctionner jusqu’à 5 W, idéal pour applications critiques.

Tableau comparatif des modèles – Série 5W2 (311 MHz – 640 MHz)
ModèlePlage de fréquence (MHz)Bande passante (-3dB)Perte d’insertion (dB)@Fo–( )M/dB@Fo+( )M/dBImpédancePuissanceTypeTaille (mm)Bande RF
TDW2430B-400M 351 – 400 6 MHz 4.5 (20)22 (20)17 50 Ω 1 – 5 W Pin 11.2 × 5.6 × 8.6 UHF
TDW2889A-375M 351 – 400 10 MHz 3.5 (50)25 (50)30 50 Ω 1 – 5 W Pin 11.2 × 5.6 × 8.6 UHF
TDW2436A-400M 351 – 400 15 MHz 3 (50)21 (50)30 50 Ω 1 – 5 W Pin 11.2 × 5.6 × 8.6 UHF
TDW2895A-375M 351 – 400 20 MHz 2.5 (50)17 (50)24 50 Ω 1 – 5 W Pin 11.2 × 5.6 × 8.6 UHF
TDW2696B-375M 351 – 400 28 MHz 3.5 (100)24 (100)31 50 Ω 1 – 5 W Pin 11.2 × 5.6 × 8.6 UHF
TDW2905B-375M 351 – 400 40 MHz 2 (100)17 (100)24 50 Ω 1 – 5 W Pin 11.2 × 5.6 × 8.6 UHF
TDW2434B-420M 401 – 450 7 MHz 5 (20)20 (20)15 50 Ω 1 – 5 W Pin 11.2 × 5.6 × 8.6 UHF
TDW2890A-425M 401 – 450 10 MHz 3.5 (50)23 (50)30 50 Ω 1 – 5 W Pin 11.2 × 5.6 × 8.6 UHF
TDW2424B-403M 401 – 450 13 MHz 4 (60)27 (60)32 50 Ω 1 – 5 W Pin 11.2 × 5.6 × 8.6 UHF
TDW2437A-433.9M 401 – 450 16 MHz 3.5 (50)23 (50)30 50 Ω 1 – 5 W Pin 11.2 × 5.6 × 8.6 UHF
TDW2437B-434M 401 – 450 20 MHz 2.5 (50)18 (50)27 50 Ω 1 – 5 W Pin 11.2 × 5.6 × 8.6 UHF
TDW2906B-425M 401 – 450 40 MHz 2 (100)16 (100)23 50 Ω 1 – 5 W Pin 11.2 × 5.6 × 8.6 UHF
TDW21043B-460M 451 – 500 2 MHz 6.5 (50)35 (50)41 50 Ω 1 – 5 W Pin 11.2 × 5.6 × 8.6 UHF
TDW2431B-460M 451 – 500 7 MHz 4.5 (20)19 (20)13 50 Ω 1 – 5 W Pin 11.2 × 5.6 × 8.6 UHF
TDW2891A-460M 451 – 500 10 MHz 3.5 (50)23 (50)30 50 Ω 1 – 5 W Pin 11.2 × 5.6 × 8.6 UHF
TDW2661B-475M 451 – 500 15 MHz 3.5 (50)17 (50)26 50 Ω 1 – 5 W Pin 11.2 × 5.6 × 8.6 UHF
TDW2907B-475M 451 – 500 40 MHz 2 (100)14 (100)26 50 Ω 1 – 5 W Pin 11.2 × 5.6 × 8.6 UHF
TDW2454B-540M 501 – 550 7 MHz 4.5 (50)48 (50)27 50 Ω 1 – 5 W Pin 11.2 × 5.6 × 8.6 UHF
TDW2892A-525M 501 – 550 10 MHz 3 (50)22 (50)28 50 Ω 1 – 5 W Pin 11.2 × 5.6 × 8.6 UHF
TDW2898A-525M 501 – 550 20 MHz 2.5 (50)12 (50)23 50 Ω 1 – 5 W Pin 11.2 × 5.6 × 8.6 UHF
TDW2698B-525M 501 – 550 30 MHz 2.5 (100)20 (100)31 50 Ω 1 – 5 W Pin 11.2 × 5.6 × 8.6 UHF
TDW2908B-525M 501 – 550 40 MHz 2 (100)20 (100)27 50 Ω 1 – 5 W Pin 11.2 × 5.6 × 8.6 UHF
TDW2638B-575M 551 – 600 5 MHz 4.5 (50)39 (50)24 50 Ω 1 – 5 W Pin 11.2 × 5.6 × 8.6 UHF
TDW2461B-580M 551 – 600 12 MHz 3.5 (50)29 (50)20 50 Ω 1 – 5 W Pin 11.2 × 5.6 × 8.6 UHF
TDW2662B-575M 551 – 600 15 MHz 3.5 (50)15 (50)25 50 Ω 1 – 5 W Pin 11.2 × 5.6 × 8.6 UHF
TDW2899A-575M 551 – 600 20 MHz 2.5 (50)15 (50)21 50 Ω 1 – 5 W Pin 11.2 × 5.6 × 8.6 UHF
TDW2900F-596M 551 – 600 24 MHz 2.5 (50)17 (50)22 50 Ω 1 – 5 W Pin 11.2 × 5.6 × 8.6 UHF
TDW2470B-610M 601 – 640 5 MHz 5 (50)28 (50)18 50 Ω 1 – 5 W Pin 11.2 × 5.6 × 8.6 UHF
TDW2689B-625M 601 – 640 25 MHz 3.5 (100)42 (100)24 50 Ω 1 – 5 W Pin 11.2 × 5.6 × 8.6 UHF
TDW2472F-612M 601 – 640 35 MHz 2 (100)17 (100)31 50 Ω 1 – 5 W Pin 11.2 × 5.6 × 8.6 UHF

Tableau comparatif des modèles – Série 5W2 (641 MHz – 900 MHz)
ModèlePlage de fréquence (MHz)Bande passante (-3dB)Perte d’insertion (dB)@Fo–( )M/dB@Fo+( )M/dBImpédancePuissanceTypeTaille (mm)Bande RF
TDW21044B-700M 641 – 700 2 MHz 7 (50)41 (50)31 50 Ω 1 – 5 W Pin 11.2 × 5.6 × 8.6 UHF
TDW2639B-675M 641 – 700 8 MHz 7.5 (50)42 (50)27 50 Ω 1 – 5 W Pin 11.2 × 5.6 × 8.6 UHF
TDW2481B-680M 641 – 700 10 MHz 4 (30)19 (30)13 50 Ω 1 – 5 W Pin 11.2 × 5.6 × 8.6 UHF
TDW2475B-650M 641 – 700 11 MHz 5 (50)31 (50)20 50 Ω 1 – 5 W Pin 11.2 × 5.6 × 8.6 UHF
TDW2664B-675M 641 – 700 15 MHz 3 (50)25 (50)18 50 Ω 1 – 5 W Pin 11.2 × 5.6 × 8.6 UHF
TDW2482B-680M 641 – 700 24 MHz 3 (50)20 (50)15 50 Ω 1 – 5 W Pin 11.2 × 5.6 × 8.6 UHF
TDW2483B-680M 641 – 700 29 MHz 3 (100)39 (100)22 50 Ω 1 – 5 W Pin 11.2 × 5.6 × 8.6 UHF
TDW2699B-675M 641 – 700 30 MHz 2.5 (100)31 (100)19 50 Ω 1 – 5 W Pin 11.2 × 5.6 × 8.6 UHF
TDW2489B-707M 701 – 750 10 MHz 4.5 (27)15 (27)12 50 Ω 1 – 5 W Pin 11.2 × 5.6 × 8.6 UHF
TDW2491B-730M 701 – 750 16 MHz 4 (50)24 (50)18 50 Ω 1 – 5 W Pin 11.2 × 5.6 × 8.6 UHF
TDW2665B-725M 701 – 750 21 MHz 3 (50)24 (50)18 50 Ω 1 – 5 W Pin 11.2 × 5.6 × 8.6 UHF
TDW2492B-730M 701 – 750 27 MHz 3 (50)17 (50)12 50 Ω 1 – 5 W Pin 11.2 × 5.6 × 8.6 UHF
TDW2493B-730M 701 – 750 32 MHz 2.5 (100)33 (100)19 50 Ω 1 – 5 W Pin 11.2 × 5.6 × 8.6 UHF
TDW2650B-775M 751 – 800 10 MHz 3.5 (50)26 (50)19 50 Ω 1 – 5 W Pin 11.2 × 5.6 × 8.6 UHF
TDW2641B-775M 751 – 800 10 MHz 5 (50)30 (50)23 50 Ω 1 – 5 W Pin 11.2 × 5.6 × 8.6 UHF
TDW2509B-800M 751 – 800 20 MHz 2.5 (50)22 (50)16 50 Ω 1 – 5 W Pin 11.2 × 5.6 × 8.6 UHF
TDW2504B-775M 751 – 800 32 MHz 2 (100)30 (100)18 50 Ω 1 – 5 W Pin 11.2 × 5.6 × 8.6 UHF
TDW2511B-815M 801 – 850 15 MHz 4 (50)25 (50)22 50 Ω 1 – 5 W Pin 11.2 × 5.6 × 8.6 UHF
TDW2651B-825M 801 – 850 20 MHz 3.5 (50)23 (50)17 50 Ω 1 – 5 W Pin 11.2 × 5.6 × 8.6 UHF
TDW2505B-830M 801 – 850 32 MHz 2.5 (50)14 (50)9 50 Ω 1 – 5 W Pin 11.2 × 5.6 × 8.6 UHF
TDW2916B-850M 801 – 850 80 MHz 2 (200)36 (200)18 50 Ω 1 – 5 W Pin 11.2 × 5.6 × 8.6 UHF
TDW21045B-868M 851 – 900 5 MHz 7 (50)32 (50)28 50 Ω 1 – 5 W Pin 11.2 × 5.6 × 8.6 UHF
TDW2531B-870M 851 – 900 11 MHz 4 (50)27 (50)20 50 Ω 1 – 5 W Pin 11.2 × 5.6 × 8.6 UHF
TDW2690B-875M 851 – 900 30 MHz 3 (100)35 (100)24 50 Ω 1 – 5 W Pin 11.2 × 5.6 × 8.6 UHF
TDW2700B-875M 851 – 900 35 MHz 3 (100)32 (100)19 50 Ω 1 – 5 W Pin 11.2 × 5.6 × 8.6 UHF

Tableau comparatif des modèles – Série 5W2 (901 MHz – 1181 MHz)
ModèlePlage de fréquence (MHz)Bande passante (-3dB)Perte d’insertion (dB)@Fo–( )M/dB@Fo+( )M/dBImpédancePuissanceTypeTaille (mm)Bande RF
TDW21046B-915M 901 – 950 5 MHz 7 (50)33 (50)27 50 Ω 1 – 5 W Pin 11.2 × 5.6 × 8.6 UHF
TDW2642B-925M 901 – 950 5 MHz 6.5 (20)30 (50)25 50 Ω 1 – 5 W Pin 11.2 × 5.6 × 8.6 UHF
TDW2540B-920M 901 – 950 13 MHz 4 (50)25 (50)21 50 Ω 1 – 5 W Pin 11.2 × 5.6 × 8.6 UHF
TDW2551B-915M 901 – 950 14 MHz 5.5 (50)23 (50)17 50 Ω 1 – 5 W Pin 11.2 × 5.6 × 8.6 UHF
TDW2553B-915M 901 – 950 29 MHz 3.5 (100)24 (100)21 50 Ω 1 – 5 W Pin 11.2 × 5.6 × 8.6 UHF
TDW2901F-948.5M 901 – 950 30 MHz 3 (50)10 (50)13 50 Ω 1 – 5 W Pin 11.2 × 5.6 × 8.6 UHF
TDW2701B-925M 901 – 950 30 MHz 3.5 (100)27 (100)19 50 Ω 1 – 5 W Pin 11.2 × 5.6 × 8.6 UHF
TDW2552B-915M 901 – 950 30 MHz 2.5 (100)34 (100)22 50 Ω 1 – 5 W Pin 11.2 × 5.6 × 8.6 UHF
TDW2567B-960M 951 – 1000 6 MHz 8 (50)28 (50)23 50 Ω 1 – 5 W Pin 11.2 × 5.6 × 8.6 UHF
TDW2571B-960M 951 – 1000 14 MHz 4.5 (50)23 (50)17 50 Ω 1 – 5 W Pin 11.2 × 5.6 × 8.6 UHF
TDW2569B-960M 951 – 1000 15 MHz 4 (50)22 (50)20 50 Ω 1 – 5 W Pin 11.2 × 5.6 × 8.6 UHF
TDW2572B-960M 951 – 1000 28 MHz 5.5 (50)13 (50)10 50 Ω 1 – 5 W Pin 11.2 × 5.6 × 8.6 UHF
TDW2702B-975M 951 – 1000 34 MHz 3.5 (100)28 (100)22 50 Ω 1 – 5 W Pin 11.2 × 5.6 × 8.6 UHF
TDW2643B-1025M 1001 – 1050 5 MHz 6.5 (50)24 (50)20 50 Ω 1 – 5 W Pin 11.2 × 5.6 × 8.6 UHF
TDW2591B-1025M 1001 – 1050 14 MHz 5 (50)18 (50)13 50 Ω 1 – 5 W Pin 11.2 × 5.6 × 8.6 UHF
TDW2652B-1025M 1001 – 1050 18 MHz 3.5 (50)22 (50)19 50 Ω 1 – 5 W Pin 11.2 × 5.6 × 8.6 UHF
TDW2592B-1025M 1001 – 1050 39 MHz 4 (50)11 (50)8 50 Ω 1 – 5 W Pin 11.2 × 5.6 × 8.6 UHF
TDW2644B-1075M 1051 – 1100 13 MHz 4 (50)23 (50)20 50 Ω 1 – 5 W Pin 11.2 × 5.6 × 8.6 UHF
TDW2685B-1075M 1051 – 1100 28 MHz 4 (100)29 (100)23 50 Ω 1 – 5 W Pin 11.2 × 5.6 × 8.6 UHF
TDW2593B-1060M 1051 – 1100 30 MHz 4.5 (100)32 (100)21 50 Ω 1 – 5 W Pin 11.2 × 5.6 × 8.6 UHF
TDW2594B-1060M 1051 – 1100 36 MHz 3.5 (100)27 (100)21 50 Ω 1 – 5 W Pin 11.2 × 5.6 × 8.6 UHF
TDW2645B-1125M 1101 – 1150 12 MHz 4.5 (50)23 (50)20 50 Ω 1 – 5 W Pin 11.2 × 5.6 × 8.6 UHF
TDW2654B-1125M 1101 – 1150 18 MHz 4 (50)20 (50)17 50 Ω 1 – 5 W Pin 11.2 × 5.6 × 8.6 UHF
TDW2686B-1125M 1101 – 1150 26 MHz 4 (75)23 (75)20 50 Ω 1 – 5 W Pin 11.2 × 5.6 × 8.6 UHF
TDW2703B-1125M 1101 – 1150 39 MHz 3.5 (100)25 (100)20 50 Ω 1 – 5 W Pin 11.2 × 5.6 × 8.6 UHF
TDW2596B-1130M 1101 – 1150 45 MHz 2 (100)21 (100)15 50 Ω 1 – 5 W Pin 11.2 × 5.6 × 8.6 UHF

Tableau comparatif des modèles – Série 5W2 (1181 MHz – 1550 MHz)
ModèlePlage de fréquence (MHz)Bande passante (-3dB)Perte d’insertion (dB)@Fo–( )M/dB@Fo+( )M/dBImpédancePuissanceTypeTaille (mm)Bande RF
TDW2727B-1225M 1201 – 1250 26 MHz 4 (100)24 (100)19 50 Ω 1 – 5 W Pin 11.2 × 5.6 × 8.6 UHF
TDW2704B-1225M 1201 – 1250 28 MHz 4 (100)28 (100)23 50 Ω 1 – 5 W Pin 11.2 × 5.6 × 8.6 UHF
TDW2575B-1275M 1251 – 1300 29 MHz 5 (100)27 (100)23 50 Ω 1 – 5 W Pin 11.2 × 5.6 × 8.6 UHF
TDW2554B-1265.6M 1251 – 1300 30 MHz 4 (100)24 (100)20 50 Ω 1 – 5 W Pin 11.2 × 5.6 × 8.6 UHF
TDW2555B-1280M 1251 – 1300 31 MHz 4 (100)26 (100)22 50 Ω 1 – 5 W Pin 11.2 × 5.6 × 8.6 UHF
TDW2576B-1275M 1251 – 1300 38 MHz 4.5 (100)23 (100)20 50 Ω 1 – 5 W Pin 11.2 × 5.6 × 8.6 UHF
TDW2557B-1316.8M 1301 – 1350 23 MHz 4 (100)27 (100)23 50 Ω 1 – 5 W Pin 11.2 × 5.6 × 8.6 UHF
TDW2578B-1325M 1301 – 1350 40 MHz 2.5 (100)21 (100)17 50 Ω 1 – 5 W Pin 11.2 × 5.6 × 8.6 UHF
TDW2705B-1375M 1351 – 1400 27 MHz 4.5 (100)27 (100)22 50 Ω 1 – 5 W Pin 11.2 × 5.6 × 8.6 UHF
TDW2728B-1375M 1351 – 1400 36 MHz 3.5 (150)32 (150)26 50 Ω 1 – 5 W Pin 11.2 × 5.6 × 8.6 UHF
TDW2706B-1425M 1401 – 1450 29 MHz 4.5 (100)26 (100)20 50 Ω 1 – 5 W Pin 11.2 × 5.6 × 8.6 UHF
TDW2582B-1425M 1401 – 1450 41 MHz 3.5 (100)19 (100)16 50 Ω 1 – 5 W Pin 11.2 × 5.6 × 8.6 UHF
TDW2845B-1450M 1401 – 1450 122 MHz 2 (200)24 (200)16 50 Ω 1 – 5 W Pin 11.2 × 5.6 × 8.6 UHF
TDW2842B-1450M 1401 – 1450 168 MHz 2 (200)14 (200)9 50 Ω 1 – 5 W Pin 11.2 × 5.6 × 8.6 UHF
TDW2539E-1472M 1451 – 1500 27 MHz 4 (100)24 (100)26 50 Ω 1 – 5 W Pin 11.2 × 5.6 × 8.6 UHF
TDW2707B-1525M 1501 – 1550 20 MHz 3.5 (100)26 (100)23 50 Ω 1 – 5 W Pin 11.2 × 5.6 × 8.6 UHF
TDW2586B-1525M 1501 – 1550 39 MHz 6 (100)17 (100)14 50 Ω 1 – 5 W Pin 11.2 × 5.6 × 8.6 UHF

Tableau comparatif des modèles – Série 5W2 (1551 MHz – 1800 MHz)
ModèlePlage de fréquence (MHz)Bande passante (-3dB)Perte d’insertion (dB)@Fo–( )M/dB@Fo+( )M/dBImpédancePuissanceTypeTaille (mm)Bande RF
TDW2708B-1575M 1551 – 1600 20 MHz 4 (100)33 (100)26 50 Ω 1 – 5 W Pin 11.2 × 5.6 × 8.6 UHF
TDW2588B-1575M 1551 – 1600 55 MHz 5 (100)16 (100)14 50 Ω 1 – 5 W Pin 11.2 × 5.6 × 8.6 UHF
TDW2590B-1625M 1601 – 1650 49 MHz 6 (100)16 (100)13 50 Ω 1 – 5 W Pin 11.2 × 5.6 × 8.6 UHF
TDW2600B-1675M 1651 – 1700 46 MHz 4 (100)20 (100)18 50 Ω 1 – 5 W Pin 11.2 × 5.6 × 8.6 UHF
TDW2542B-1765M 1751 – 1800 38 MHz 3 (100)18 (100)16 50 Ω 1 – 5 W Pin 11.2 × 5.6 × 8.6 UHF
TDW2541B-1765M 1751 – 1800 54 MHz 5 (100)15 (100)12 50 Ω 1 – 5 W Pin 11.2 × 5.6 × 8.6 UHF
TDW2560B-1800M 1751 – 1800 56 MHz 5 (100)16 (100)13 50 Ω 1 – 5 W Pin 11.2 × 5.6 × 8.6 UHF

Tableau comparatif des modèles – Série 5W2 (1801 MHz – 2100 MHz)
ModèlePlage de fréquence (MHz)Bande passante (-3dB)Perte d’insertion (dB)@Fo–( )M/dB@Fo+( )M/dBImpédancePuissanceTypeTaille (mm)Bande RF
TDW2545B-1840M 1801 – 1850 57 MHz 4 (100)16 (100)12 50 Ω 1 – 5 W Pin 11.2 × 5.6 × 8.6 UHF
TDW2516B-1875M 1851 – 1900 46 MHz 3 (150)26 (150)20 50 Ω 1 – 5 W Pin 11.2 × 5.6 × 8.6 UHF
TDW2715B-1925M 1901 – 1950 30 MHz 5 (100)25 (100)22 50 Ω 1 – 5 W Pin 11.2 × 5.6 × 8.6 UHF
TDW2519B-1925M 1901 – 1950 46 MHz 5.5 (150)20 (150)10 50 Ω 1 – 5 W Pin 11.2 × 5.6 × 8.6 UHF
TDW2547F-1950M 1901 – 1950 73 MHz 2.5 (200)21 (200)23 50 Ω 1 – 5 W Pin 11.2 × 5.6 × 8.6 UHF
TDW2716B-1975M 1951 – 2000 27 MHz 4 (100)20 (100)21 50 Ω 1 – 5 W Pin 11.2 × 5.6 × 8.6 UHF
TDW2732B-1975M 1951 – 2000 37 MHz 4 (100)21 (100)17 50 Ω 1 – 5 W Pin 11.2 × 5.6 × 8.6 UHF
TDW2520B-1975M 1951 – 2000 58 MHz 5.5 (150)7 (150)11 50 Ω 1 – 5 W Pin 11.2 × 5.6 × 8.6 UHF
TDW2717B-2025M 2001 – 2050 33 MHz 4 (100)23 (100)21 50 Ω 1 – 5 W Pin 11.2 × 5.6 × 8.6 UHF
TDW2733B-2025M 2001 – 2050 40 MHz 3.5 (100)19 (100)18 50 Ω 1 – 5 W Pin 11.2 × 5.6 × 8.6 UHF
TDW2718B-2075M 2051 – 2100 33 MHz 4.5 (100)23 (100)20 50 Ω 1 – 5 W Pin 11.2 × 5.6 × 8.6 UHF
TDW2734B-2075M 2051 – 2100 43 MHz 3.5 (100)21 (100)17 50 Ω 1 – 5 W Pin 11.2 × 5.6 × 8.6 UHF

Tableau comparatif des modèles – Série 5W2 (2101 MHz – 2400 MHz)
ModèlePlage de fréquence (MHz)Bande passante (-3dB)Perte d’insertion (dB)@Fo–( )M/dB@Fo+( )M/dBImpédancePuissanceTypeTaille (mm)Bande RF
TDW2719B-2125M 2101 – 2150 34 MHz 4.5 (100)19 (100)16 50 Ω 1 – 5 W Pin 11.2 × 5.6 × 8.6 UHF
TDW2735B-2125M 2101 – 2150 43 MHz 3.5 (100)17 (100)13 50 Ω 1 – 5 W Pin 11.2 × 5.6 × 8.6 UHF
TDW2720B-2175M 2151 – 2200 36 MHz 4.5 (100)19 (100)17 50 Ω 1 – 5 W Pin 11.2 × 5.6 × 8.6 UHF
TDW2736B-2175M 2151 – 2200 49 MHz 3.5 (100)16 (100)14 50 Ω 1 – 5 W Pin 11.2 × 5.6 × 8.6 UHF
TDW2602B-2200M 2151 – 2200 90 MHz 3 (400)44 (400)26 50 Ω 1 – 5 W Pin 11.2 × 5.6 × 8.6 UHF
TDW2737B-2225M 2201 – 2250 30 MHz 4 (100)33 (100)28 50 Ω 1 – 5 W Pin 11.2 × 5.6 × 8.6 UHF
TDW2605B-2250M 2201 – 2250 95 MHz 3 (200)22 (200)16 50 Ω 1 – 5 W Pin 11.2 × 5.6 × 8.6 UHF
TDW2722B-2275M 2251 – 2300 20 MHz 4 (150)27 (150)23 50 Ω 1 – 5 W Pin 11.2 × 5.6 × 8.6 UHF
TDW2739B-2325M 2301 – 2350 30 MHz 3.5 (150)24 (150)21 50 Ω 1 – 5 W Pin 11.2 × 5.6 × 8.6 UHF
TDW2606B-2300M 2301 – 2350 95 MHz 2.5 (200)21 (200)15 50 Ω 1 – 5 W Pin 11.2 × 5.6 × 8.6 UHF
TDW2607B-2350M 2301 – 2350 100 MHz 3 (200)20 (200)15 50 Ω 1 – 5 W Pin 11.2 × 5.6 × 8.6 UHF
TDW2608B-2400M 2351 – 2400 97 MHz 3 (200)20 (200)15 50 Ω 1 – 5 W Pin 11.2 × 5.6 × 8.6 UHF

30 autres produits dans la même catégorie

Close
