Filtre passe-bande hélicoïdal – UHF 320–625 MHz, 1 à 5 W : Série K2R-5HW | Temwell Corporation

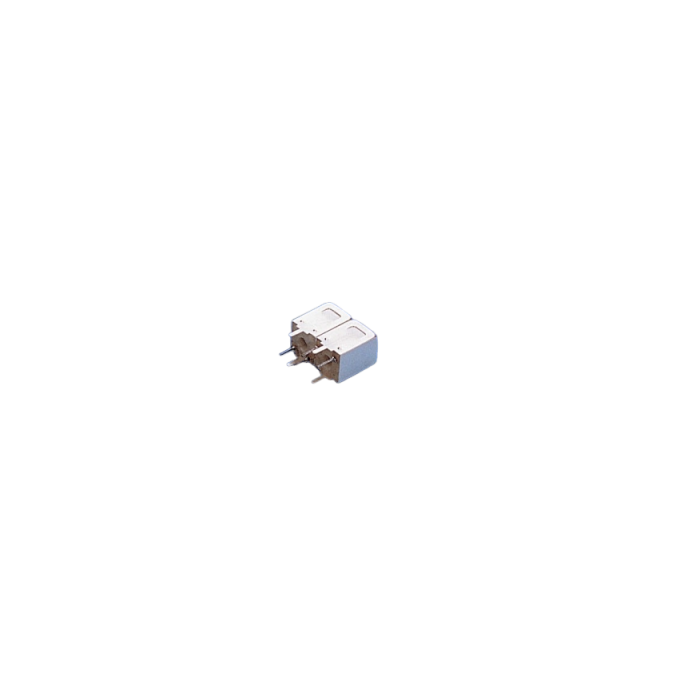

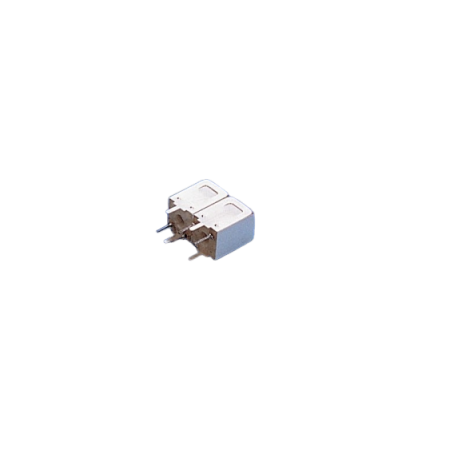

La série K2R-5HW regroupe des filtres passe-bande hélicoïdaux à montage Pin optimisés pour la bande UHF (320 à 625 MHz). Compacts (corps typique 11,2 × 5,6 mm, hauteur 8,6 mm) et adaptés à des étages RF de 1 à 5 W, ils offrent une insertion faible (IL ≈ 3–3,5 dB) et un niveau d’atténuation symétrique autour de la fréquence centrale, avec adaptation 50 Ω en entrée/sortie.

Avantages :

• Encombrement réduit pour intégration directe sur PCB (montage Pin).
• Adaptation 50 Ω native, intégration simplifiée dans les chaînes RF.
• Rejet équilibré de part et d’autre de F₀ pour une sélection de canal efficace.
• Plage UHF large couverte par de multiples références (BW typique 10–14 MHz).
• Puissance 1–5 W : compatible émetteurs compacts, répéteurs et front-ends.

Caractéristiques principales :

• Fréquences centrales couvertes : 320, 340, 365, 380, 415, 425, 430, 450, 474–475, 505, 530, 545, 625 MHz.
• Bande passante à −3 dB : 10 à 14 MHz suivant modèle.
• Insertion Loss (IL) : typ. 3 à 3,5 dB.
• Rejets @F₀±( ) : valeurs typiques 16 à 25 dB selon l’écart et le modèle.
• Impédance : 50 Ω (entrée/sortie).
• Format : 11,2 × 5,6 mm, H = 8,6 mm, série K2R-5HW, type Pin.
• Plage de puissance : 1 à 5 W.

Applications typiques :

• Transceivers UHF, liaisons radio professionnelles, PMR.
• Répéteurs/émetteurs compacts, front-ends RF embarqués.
• Filtrage de canaux et de sous-bandes dans modules OEM.
• Équipements d’instrumentation et bancs de test RF légers.

Pourquoi choisir la série K2R-5HW :

Pour sa compacité, sa facilité d’intégration 50 Ω et son panel de fréquences UHF couvrant de nombreuses normes terrain, tout en conservant un IL maîtrisé et des rejets symétriques. Une base idéale pour standardiser vos designs RF de 320 à 625 MHz.
